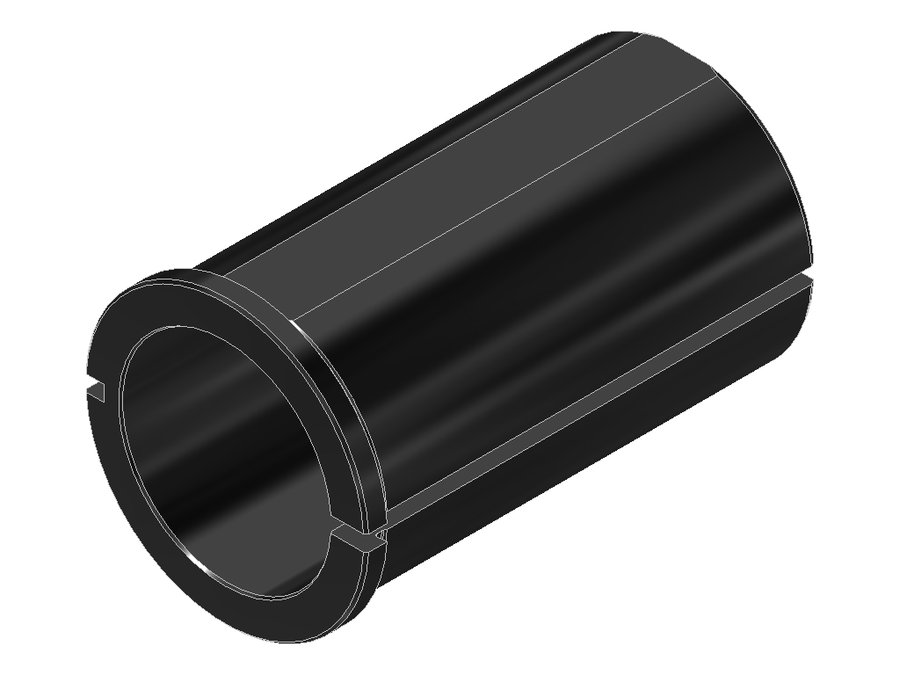

Втулка переходная EWS 28.5040, хвостовик Ø50, отверстие Ø40 мм
EWS · Втулки переходные EWS · арт. 28.5040

Втулка переходная EWS 28.5040, хвостовик Ø50, отверстие Ø40 мм

Код интерфейса станкаZYL05002205
Код интерфейса инструментаZYL04002205

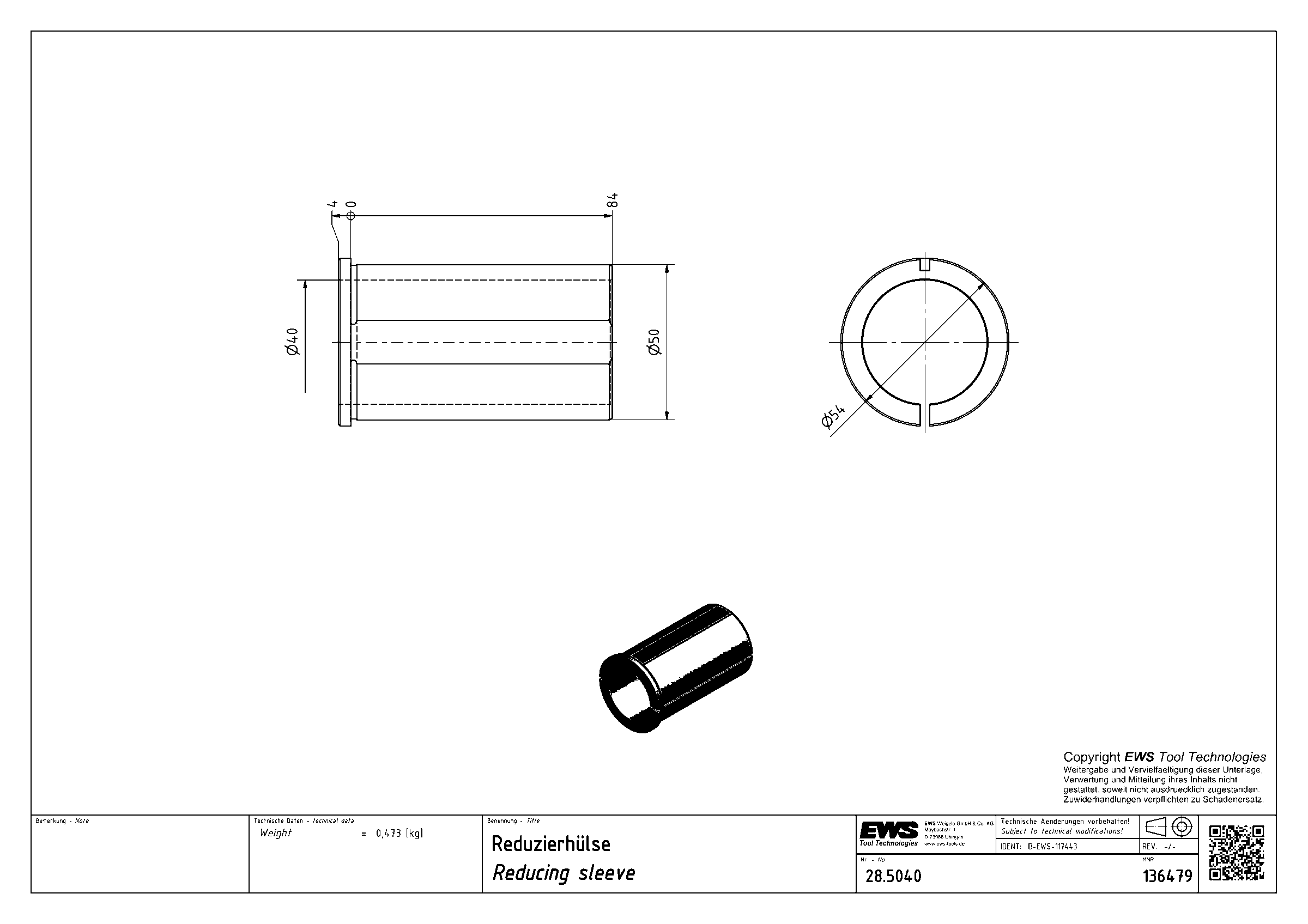

Диаметр буртика54 мм
Диаметр хвостовика50 мм
Масса0,473 кг
Общая длина88 мм
Заказной номер EWS136479

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 28.5040 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Втулки переходные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

АртикулДиаметр хвостовика, ммМасса, кгОбщая длина, ммИсполнениеПрисоединение инструментаВ список
28.5020SIK500,9278нейтральноеборштанга Ø20
28.5025500,96888——
28.5025S500,79375нейтральноеборштанга Ø25
28.5025SIK500,82978нейтральноеборштанга Ø25
28.5032500,76788——
28.5032S500,63275нейтральноеборштанга Ø32
28.5032SIK500,65678нейтральноеборштанга Ø32
28.5040500,47388——Текущая
28.5040S500,39275нейтральноеборштанга Ø40
28.5040SIK500,47280нейтральноеборштанга Ø40
28.6040601,04688——
BU30001—————

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 28.5040.

Переходники7

  • 28.4008Втулка переходная EWS 28.4008, хвостовик Ø40, отверстие Ø8 мм
  • 28.4010Втулка переходная EWS 28.4010, хвостовик Ø40, отверстие Ø10 мм
  • 28.4012Втулка переходная EWS 28.4012, хвостовик Ø40, отверстие Ø12 мм
  • 28.4016Втулка переходная EWS 28.4016, хвостовик Ø40, отверстие Ø16 мм
  • 28.4020Втулка переходная EWS 28.4020, хвостовик Ø40, отверстие Ø20 мм
  • 28.4025Втулка переходная EWS 28.4025, хвостовик Ø40, отверстие Ø25 мм
  • 28.4032Втулка переходная EWS 28.4032, хвостовик Ø40, отверстие Ø32 мм
