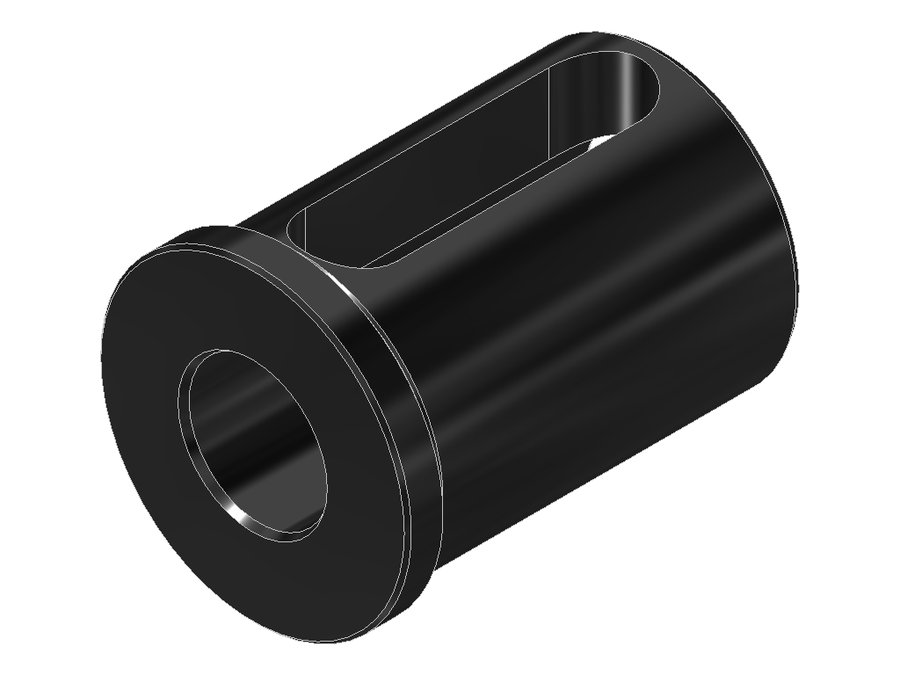

Втулка редукционная EWS 28.4020S, хвостовик Ø40, отверстие Ø20 мм

Угол выхода	0°
Диаметр корпуса	44 мм
Код интерфейса станка	ZYL04002215
Код интерфейса инструмента	ZYL02002215
Диаметр хвостовика	40 мм
Исполнение	нейтральное
Присоединение инструмента	Ø 20.0 (boring bar)
Вылет LPR	5 мм
Масса	0,388 кг
Общая длина	58 мм
Заказной номер EWS	136384

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

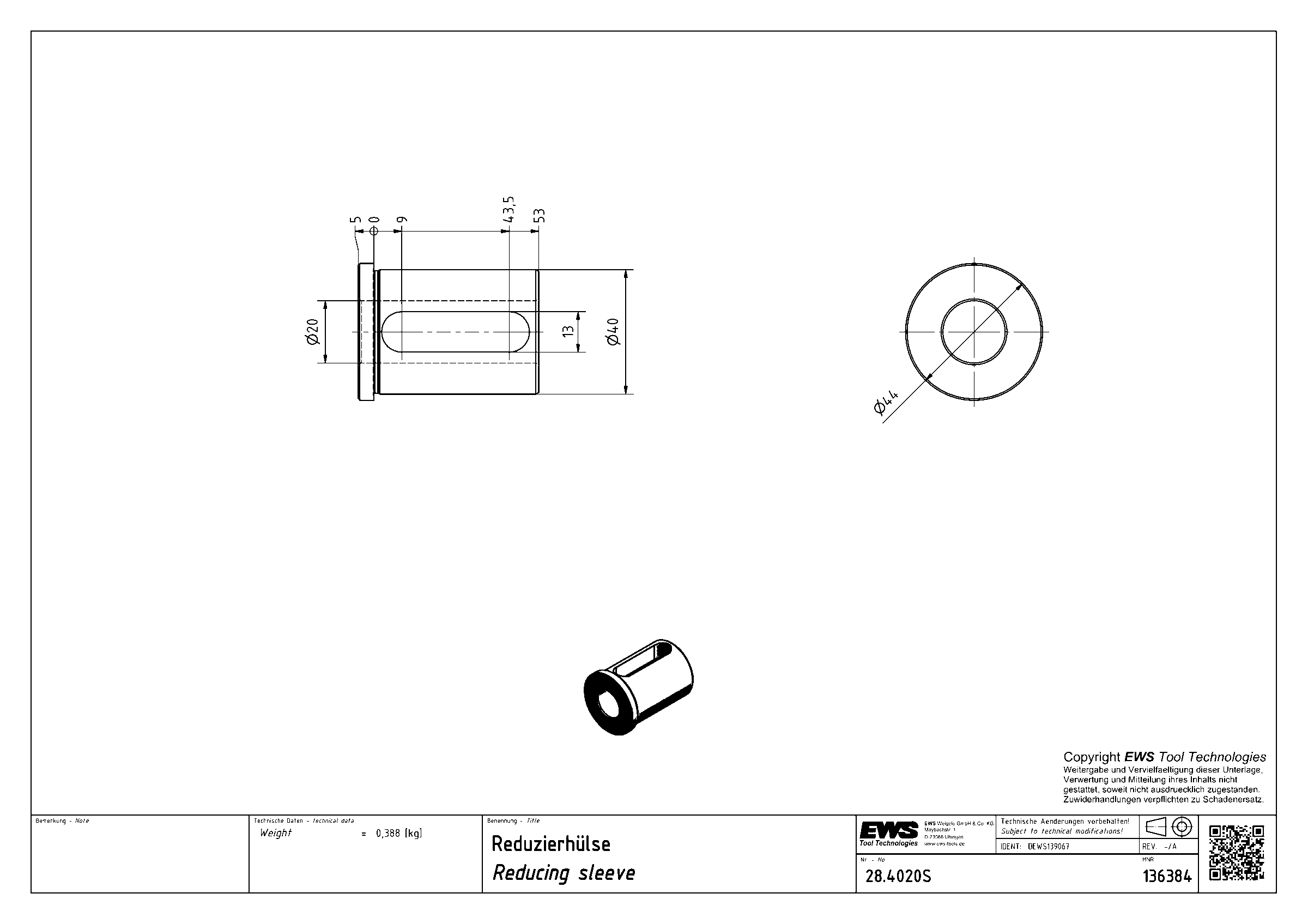

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Втулки редукционные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

Артикул	Диаметр хвостовика, мм	Масса, кг	Общая длина, мм	Исполнение	Присоединение инструмента	В список
28.4016	40	0,603	78	—	—
28.4016S	40	0,429	58	нейтральное	Ø 16.0 (boring bar)
28.4016S-GEW	40	0,481	58	нейтральное	Ø 16.0 (boring bar)
28.4016SIK	40	0,458	61	нейтральное	Ø 16.0 (boring bar)
28.4018SIK	40	0,438	61	нейтральное	Ø 18.0 (boring bar)
28.4020	40	0,544	78	—	—
28.4020S	40	0,388	58	нейтральное	Ø 20.0 (boring bar)	Текущая
28.4020S-GEW	40	0,428	58	нейтральное	Ø 20.0 (boring bar)
28.4020SIK	40	0,416	61	нейтральное	Ø 20.0 (boring bar)
28.4025	40	0,452	78	—	—
28.4025S	40	0,32	58	нейтральное	Ø 25.0 (boring bar)
28.4025S-M6	40	0,345	61	нейтральное	Ø 25.0 (boring bar)

Показать ещё · всего в серии 156
