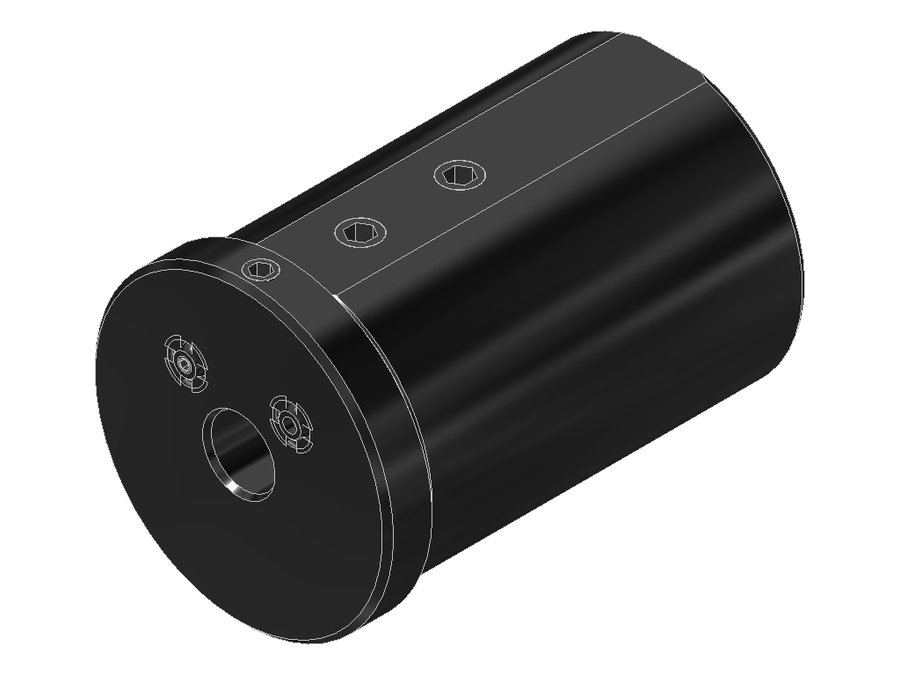

Втулка переходная EWS 28.5012SIK, хвостовик Ø50, отверстие Ø12 мм
EWS · Втулки переходные EWS · арт. 28.5012SIK

Втулка переходная EWS 28.5012SIK, хвостовик Ø50, отверстие Ø12 мм

Угол выхода0°
Диаметр корпуса54 мм
Код интерфейса станкаZYL05002215
Код интерфейса инструментаZYL01202215
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение инструментаборштанга Ø12
Вылет LPR8 мм
Масса1,116 кг
Общая длина78 мм
Заказной номер EWS132650

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 28.5012SIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Втулки переходные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

АртикулДиаметр хвостовика, ммМасса, кгОбщая длина, ммИсполнениеПрисоединение инструментаВ список
28.4032S-M6400,21261нейтральноеборштанга Ø32
28.5006S501,10375нейтральноеборштанга Ø6
28.5008S501,10875нейтральноеборштанга Ø8
28.5010S501,09875нейтральноеборштанга Ø10
28.5010SIK501,11978нейтральноеборштанга Ø10
28.5012S501,0775нейтральноеборштанга Ø12
28.5012SIK501,11678нейтральноеборштанга Ø12Текущая
28.5016S500,93275нейтральноеборштанга Ø16
28.5016SIK500,97378нейтральноеборштанга Ø16
28.5020501,07988——
28.5020S500,8875нейтральноеборштанга Ø20
28.5020SIK500,9278нейтральноеборштанга Ø20

Совместимость

Связанные позиции по данным производителя — 26 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 28.5012SIK.

Переходники6

  • 28.1203HYDВтулка переходная EWS 28.1203HYD, 12, 03
  • 28.1204HYDВтулка переходная EWS 28.1204HYD, хвостовик Ø12, гидропатрон Ø мм
  • 28.1205HYDВтулка переходная EWS 28.1205HYD, 12, 05
  • 28.1206HYDВтулка переходная EWS 28.1206HYD, 12, 06
  • 28.1208HYDВтулка переходная EWS 28.1208HYD, 12, 08
  • 28.1210HYDВтулка переходная EWS 28.1210HYD, 12, 10

Подходит к позициям

У этих позиций 28.5012SIK указан производителем как подходящий.

Инструмент статический19

  • 17.5050CTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050CTXTF-PL, хвостовик Ø50, отверстие Ø50 мм
  • 17.5050CTXX120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050CTXX120, хвостовик Ø50, отверстие Ø50 мм
  • 17.5050DCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050DCTXTF-PL, хвостовик Ø50, отверстие Ø50 мм
  • 17.5050DSQT28Z120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050DSQT28Z120, хвостовик Ø50, отверстие Ø50 мм
  • 17.5050MP630Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050MP630, хвостовик Ø50, отверстие Ø50 мм
  • 17.5050SQT28Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050SQT28, хвостовик Ø50, отверстие Ø50 мм
  • 17.5050TOEMX105Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050TOEMX105, хвостовик Ø50, отверстие Ø50 мм
  • 17.BMT50BMT65X72Z77Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50BMT65X72Z77, BMT, отверстие Ø50 мм
  • 17.BMT50BMT65X100Z77Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50BMT65X100Z77, BMT, отверстие Ø50 мм
  • 17.BMT50NLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50NL, BMT, отверстие Ø50 мм
  • 17.BMT50NT42X120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50NT42X120, BMT, отверстие Ø50 мм
  • 17.BMT50P2100-STATДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50P2100-STAT, BMT, отверстие Ø50 мм
  • 17.BMT50QSM350Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50QSM350, BMT, отверстие Ø50 мм
  • 19.5050Адаптер для инструмента EWS 19.5050, хвостовик Ø50, отверстие Ø50 мм
  • 19.6050Адаптер для инструмента EWS 19.6050, хвостовик Ø60, отверстие Ø50 мм
  • 19.BMT50CTX510Адаптер для инструмента EWS 19.BMT50CTX510, BMT, отверстие Ø50 мм
  • 19.BMT50CTX620Адаптер для инструмента EWS 19.BMT50CTX620, BMT, отверстие Ø50 мм
  • 19.BMT50MW400V12Адаптер для инструмента EWS 19.BMT50MW400V12, BMT, отверстие Ø50 мм
  • 19.BMT50VL8Адаптер для инструмента EWS 19.BMT50VL8, BMT, отверстие Ø50 мм

Адаптеры с хвостовиком по DIN 698711

  • 27.SK5050L90WPДержавка для свёрл со сменными пластинами EWS 27.SK5050L90WP, SK50, d 50 мм, вылет LPR 90 мм
