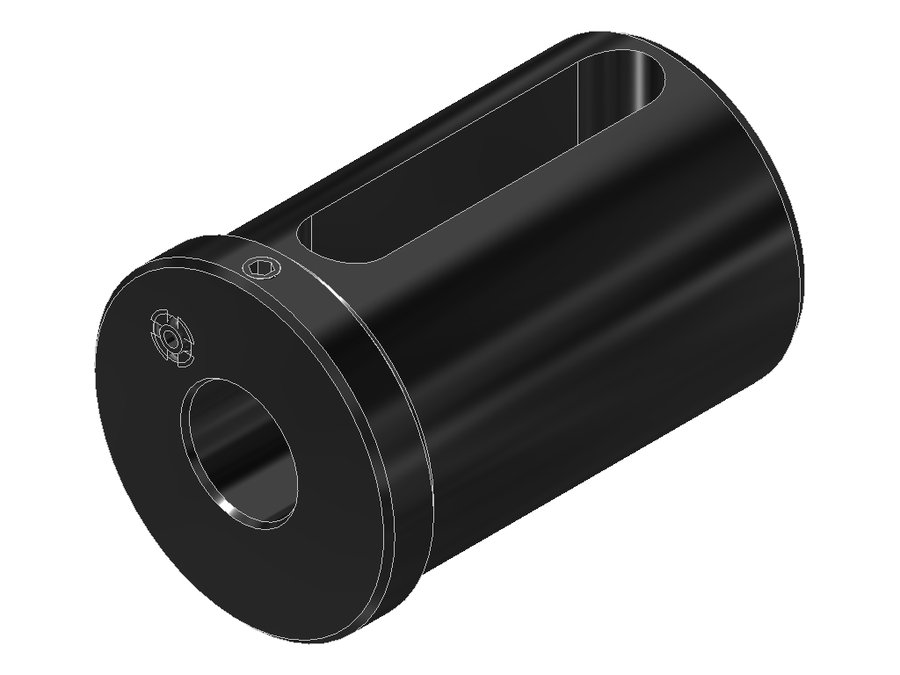

Втулка переходная EWS 28.5020SIK, хвостовик Ø50, отверстие Ø20 мм
EWS · Втулки переходные EWS · арт. 28.5020SIK

Втулка переходная EWS 28.5020SIK, хвостовик Ø50, отверстие Ø20 мм

Угол выхода0°
Диаметр корпуса54 мм
Код интерфейса станкаZYL05002215
Код интерфейса инструментаZYL02002215
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение инструментаборштанга Ø20
Вылет LPR8 мм
Масса0,92 кг
Общая длина78 мм
Заказной номер EWS132648

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 28.5020SIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

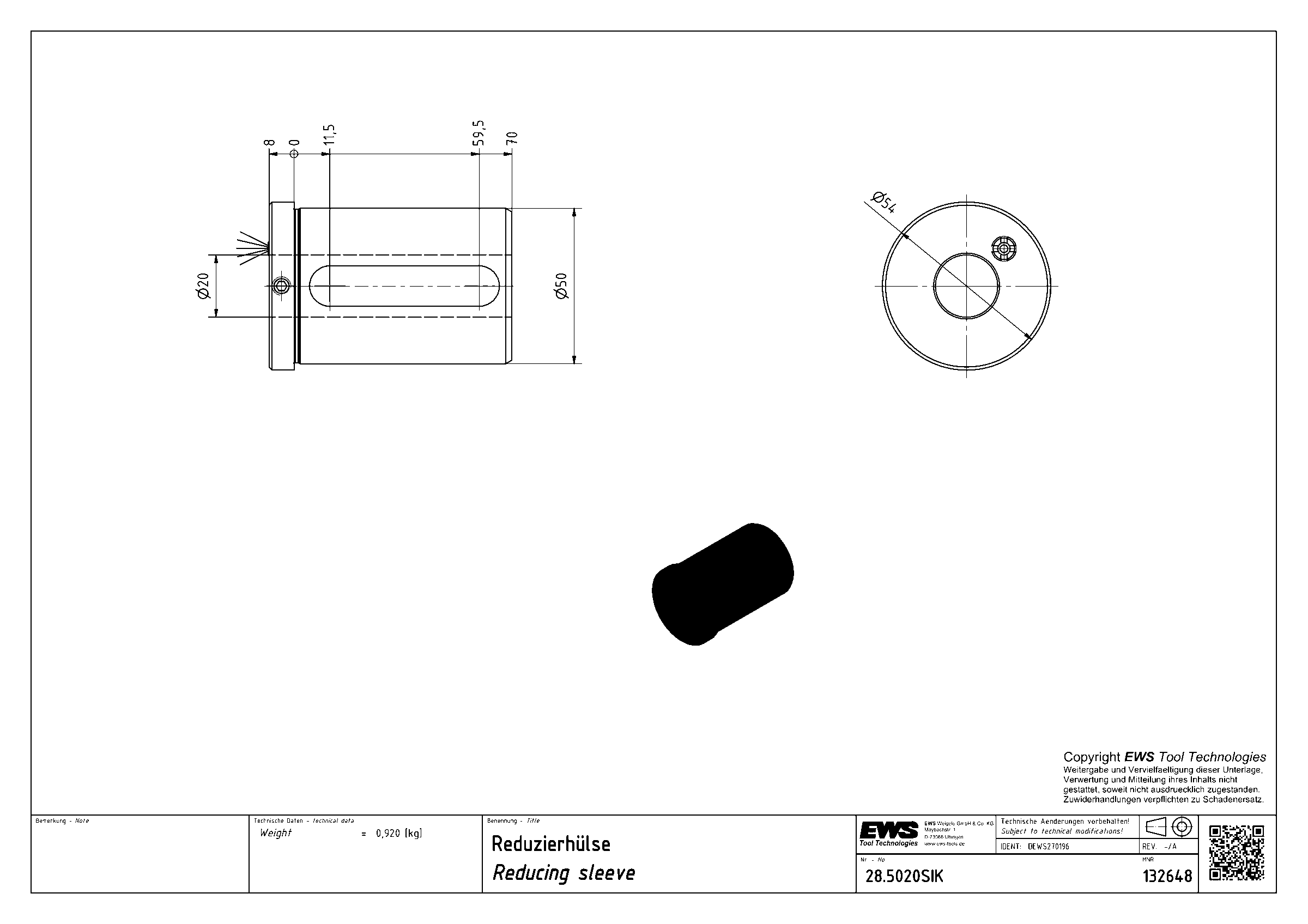

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Втулки переходные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

АртикулДиаметр хвостовика, ммМасса, кгОбщая длина, ммИсполнениеПрисоединение инструментаВ список
28.5012S501,0775нейтральноеборштанга Ø12
28.5012SIK501,11678нейтральноеборштанга Ø12
28.5016S500,93275нейтральноеборштанга Ø16
28.5016SIK500,97378нейтральноеборштанга Ø16
28.5020501,07988——
28.5020S500,8875нейтральноеборштанга Ø20
28.5020SIK500,9278нейтральноеборштанга Ø20Текущая
28.5025500,96888——
28.5025S500,79375нейтральноеборштанга Ø25
28.5025SIK500,82978нейтральноеборштанга Ø25
28.5032500,76788——
28.5032S500,63275нейтральноеборштанга Ø32

Совместимость

Связанные позиции по данным производителя — 41 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 28.5020SIK.
