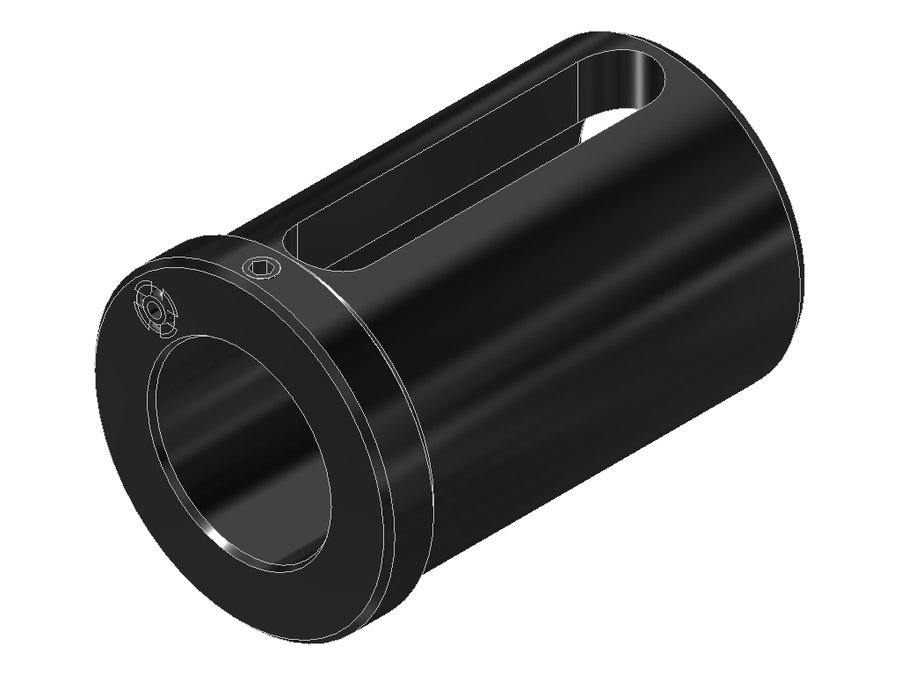

Втулка переходная EWS 28.5032SIK, хвостовик Ø50, отверстие Ø32 мм
EWS · Втулки переходные EWS · арт. 28.5032SIK

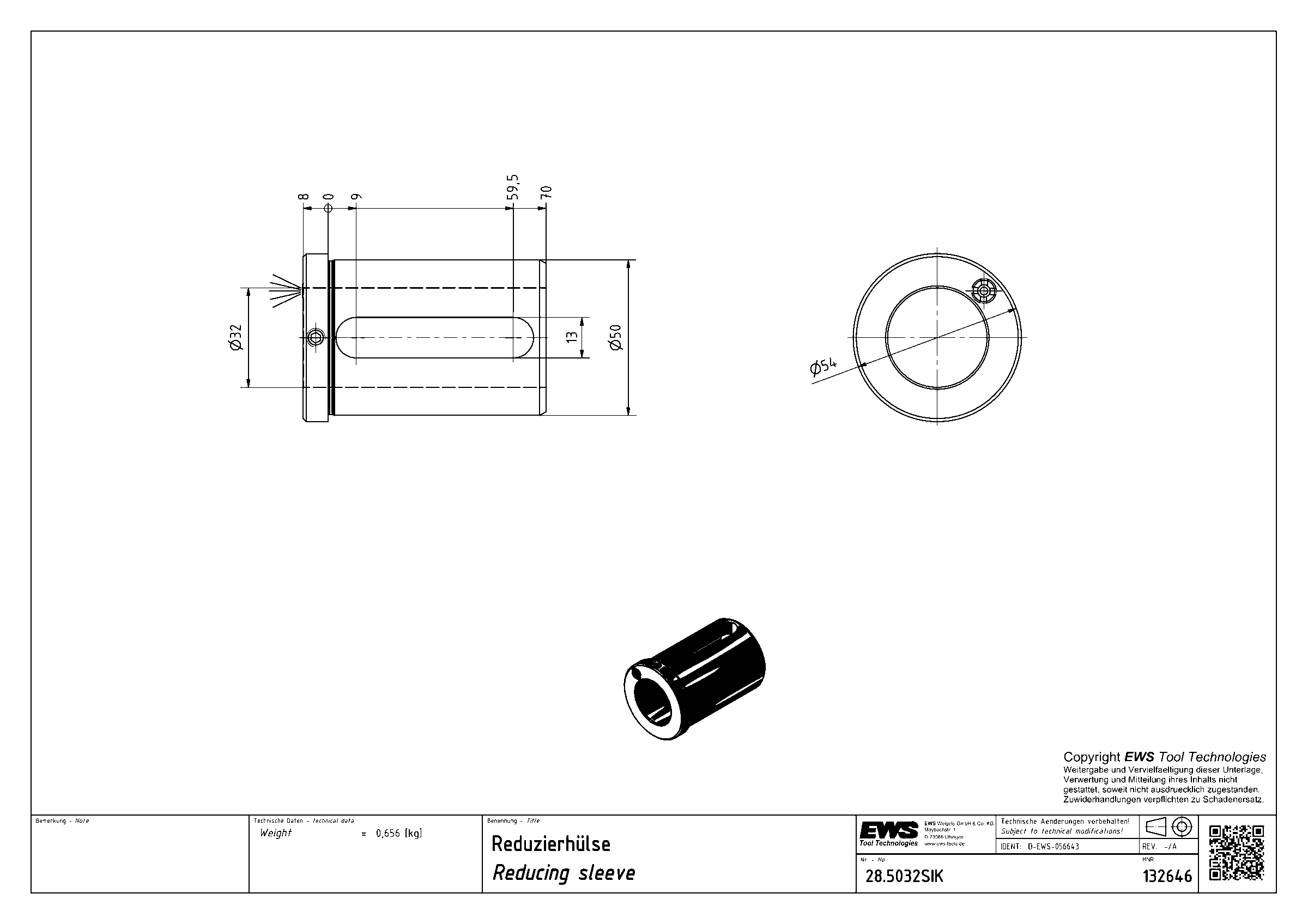

Втулка переходная EWS 28.5032SIK, хвостовик Ø50, отверстие Ø32 мм

Угол выхода0°
Диаметр корпуса54 мм
Код интерфейса станкаZYL05002215
Код интерфейса инструментаZYL03202215
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение инструментаборштанга Ø32
Вылет LPR8 мм
Масса0,656 кг
Общая длина78 мм
Заказной номер EWS132646

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 28.5032SIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Втулки переходные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

АртикулДиаметр хвостовика, ммМасса, кгОбщая длина, ммИсполнениеПрисоединение инструментаВ список
28.5020SIK500,9278нейтральноеборштанга Ø20
28.5025500,96888——
28.5025S500,79375нейтральноеборштанга Ø25
28.5025SIK500,82978нейтральноеборштанга Ø25
28.5032500,76788——
28.5032S500,63275нейтральноеборштанга Ø32
28.5032SIK500,65678нейтральноеборштанга Ø32Текущая
28.5040500,47388——
28.5040S500,39275нейтральноеборштанга Ø40
28.5040SIK500,47280нейтральноеборштанга Ø40
28.6040601,04688——
BU30001—————

Совместимость

Связанные позиции по данным производителя — 50 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 28.5032SIK.

Переходники28

  • 28.32.13HYDВтулка переходная EWS 28.32.13HYD, наружный Ø32 мм, отверстие Ø13 мм
  • 28.32.15HYDВтулка переходная EWS 28.32.15HYD, хвостовик Ø32, отверстие Ø15 мм
  • 28.3206G200Втулка переходная EWS 28.3206G200, хвостовик Ø32, отверстие Ø6 мм
  • 28.3206G200IKВтулка переходная EWS 28.3206G200IK, хвостовик Ø32, отверстие Ø6 мм
  • 28.3206HYDВтулка переходная EWS 28.3206HYD, хвостовик Ø32, гидропатрон Ø мм
  • 28.3208G200Втулка переходная EWS 28.3208G200, хвостовик Ø32, отверстие Ø8 мм
  • 28.3208G200IKВтулка переходная EWS 28.3208G200IK, хвостовик Ø32, отверстие Ø8 мм
  • 28.3208HYDВтулка переходная EWS 28.3208HYD, хвостовик Ø32, гидропатрон Ø мм
  • 28.3210G200Втулка переходная EWS 28.3210G200, хвостовик Ø32, отверстие Ø10 мм
  • 28.3210G200IKВтулка переходная EWS 28.3210G200IK, хвостовик Ø32, отверстие Ø10 мм
  • 28.3210HYDВтулка переходная EWS 28.3210HYD, хвостовик Ø32, гидропатрон Ø10 мм
  • 28.3212G200Втулка переходная EWS 28.3212G200, хвостовик Ø32, отверстие Ø12 мм
  • 28.3212G200IKВтулка переходная EWS 28.3212G200IK, хвостовик Ø32, отверстие Ø12 мм
  • 28.3212HYDВтулка переходная EWS 28.3212HYD, хвостовик Ø32, гидропатрон Ø12 мм
  • 28.3214HYDВтулка переходная EWS 28.3214HYD, хвостовик Ø32, гидропатрон Ø14 мм
  • 28.3216G200Втулка переходная EWS 28.3216G200, хвостовик Ø32, отверстие Ø16 мм
  • 28.3216G200-GEWВтулка переходная EWS 28.3216G200-GEW, хвостовик Ø32, отверстие Ø16 мм
  • 28.3216G200IKВтулка переходная EWS 28.3216G200IK, хвостовик Ø32, отверстие Ø16 мм
  • 28.3216HYDВтулка переходная EWS 28.3216HYD, хвостовик Ø32, гидропатрон Ø16 мм
  • 28.3218G200Втулка переходная EWS 28.3218G200, хвостовик Ø32, отверстие Ø18 мм
  • 28.3218G200IKВтулка переходная EWS 28.3218G200IK, хвостовик Ø32, отверстие Ø18 мм
  • 28.3220G200Втулка переходная EWS 28.3220G200, хвостовик Ø32, отверстие Ø20 мм
  • 28.3220G200IKВтулка переходная EWS 28.3220G200IK, хвостовик Ø32, отверстие Ø20 мм
  • 28.3220G200M6Втулка переходная EWS 28.3220G200M6, хвостовик Ø32, отверстие Ø20 мм
  • 28.3220HYDВтулка переходная EWS 28.3220HYD, хвостовик Ø32, гидропатрон Ø20 мм
  • 28.3225G200Втулка переходная EWS 28.3225G200, хвостовик Ø32, отверстие Ø25 мм
  • 28.3225G200M6Втулка переходная EWS 28.3225G200M6, хвостовик Ø32, отверстие Ø25 мм
  • 28.3225HYDВтулка переходная EWS 28.3225HYD, хвостовик Ø32, гидропатрон Ø25 мм

Инструмент статический2

  • 19.32VXT3-ZYLАдаптер для инструмента EWS 19.32VXT3-ZYL, хвостовик Ø32, система EWS Varia VXT3
  • PH31.3225-ZYLДержавка плавающая EWS PH31.3225-ZYL, хвостовик Ø32, под цанги, код 250 430E

Подходит к позициям

У этих позиций 28.5032SIK указан производителем как подходящий.

Инструмент статический19

  • 17.5050CTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050CTXTF-PL, хвостовик Ø50, отверстие Ø50 мм
  • 17.5050CTXX120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050CTXX120, хвостовик Ø50, отверстие Ø50 мм
  • 17.5050DCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050DCTXTF-PL, хвостовик Ø50, отверстие Ø50 мм
  • 17.5050DSQT28Z120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050DSQT28Z120, хвостовик Ø50, отверстие Ø50 мм
  • 17.5050MP630Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050MP630, хвостовик Ø50, отверстие Ø50 мм
  • 17.5050SQT28Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050SQT28, хвостовик Ø50, отверстие Ø50 мм
  • 17.5050TOEMX105Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050TOEMX105, хвостовик Ø50, отверстие Ø50 мм
  • 17.BMT50BMT65X72Z77Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50BMT65X72Z77, BMT, отверстие Ø50 мм
  • 17.BMT50BMT65X100Z77Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50BMT65X100Z77, BMT, отверстие Ø50 мм
  • 17.BMT50NLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50NL, BMT, отверстие Ø50 мм
  • 17.BMT50NT42X120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50NT42X120, BMT, отверстие Ø50 мм
  • 17.BMT50P2100-STATДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50P2100-STAT, BMT, отверстие Ø50 мм
  • 17.BMT50QSM350Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50QSM350, BMT, отверстие Ø50 мм
  • 19.5050Адаптер для инструмента EWS 19.5050, хвостовик Ø50, отверстие Ø50 мм
  • 19.6050Адаптер для инструмента EWS 19.6050, хвостовик Ø60, отверстие Ø50 мм
  • 19.BMT50CTX510Адаптер для инструмента EWS 19.BMT50CTX510, BMT, отверстие Ø50 мм
  • 19.BMT50CTX620Адаптер для инструмента EWS 19.BMT50CTX620, BMT, отверстие Ø50 мм
  • 19.BMT50MW400V12Адаптер для инструмента EWS 19.BMT50MW400V12, BMT, отверстие Ø50 мм
  • 19.BMT50VL8Адаптер для инструмента EWS 19.BMT50VL8, BMT, отверстие Ø50 мм

Адаптеры с хвостовиком по DIN 698711

  • 27.SK5050L90WPДержавка для свёрл со сменными пластинами EWS 27.SK5050L90WP, SK50, d 50 мм, вылет LPR 90 мм
