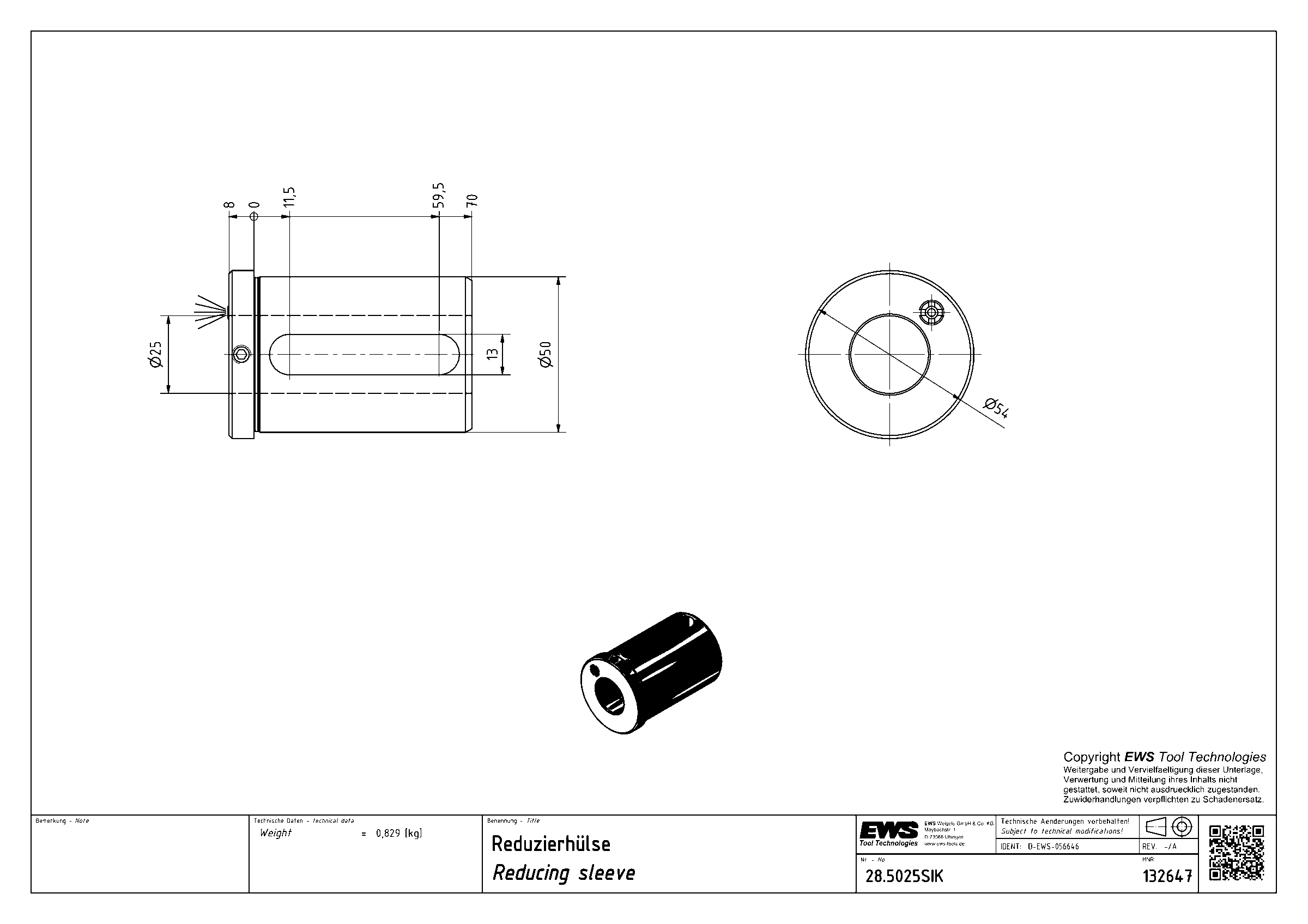

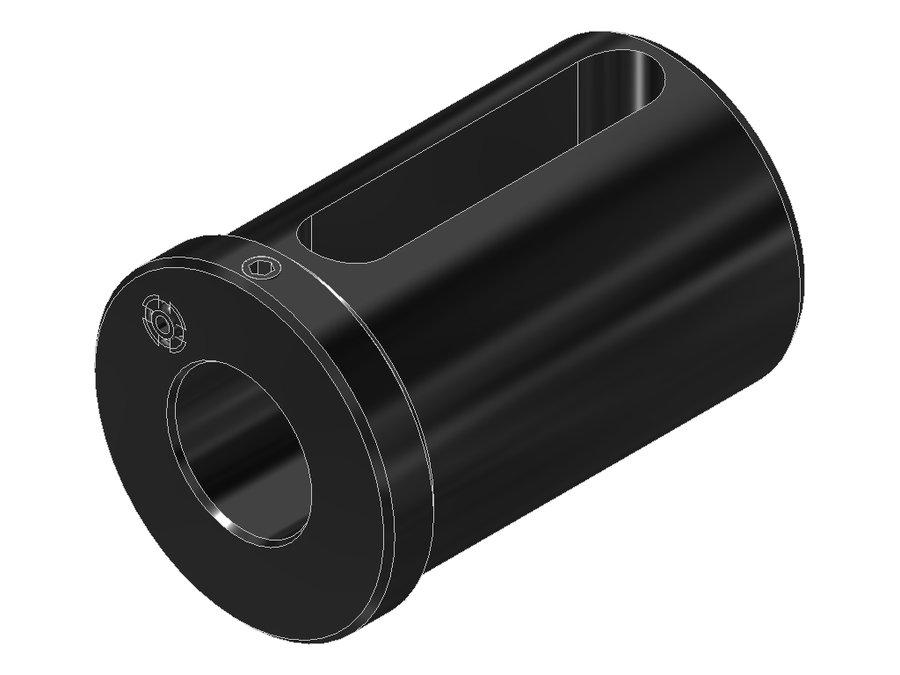

Втулка переходная EWS 28.5025SIK, хвостовик Ø50, отверстие Ø25 мм
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 54 мм |
| Код интерфейса станка | ZYL05002215 |
| Код интерфейса инструмента | ZYL02502215 |
| Диаметр хвостовика | 50 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | борштанга Ø25 |
| Вылет LPR | 8 мм |
| Масса | 0,829 кг |
| Общая длина | 78 мм |
| Заказной номер EWS | 132647 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 28.5025SIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Втулки редукционные
Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.
Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.
Другие типоразмеры серии
Втулки переходные EWS — 156 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Диаметр хвостовика, мм | Масса, кг | Общая длина, мм | Исполнение | Присоединение инструмента | В список |
|---|---|---|---|---|---|---|
| 28.5016SIK | 50 | 0,973 | 78 | нейтральное | борштанга Ø16 | |
| 28.5020 | 50 | 1,079 | 88 | — | — | |
| 28.5020S | 50 | 0,88 | 75 | нейтральное | борштанга Ø20 | |
| 28.5020SIK | 50 | 0,92 | 78 | нейтральное | борштанга Ø20 | |
| 28.5025 | 50 | 0,968 | 88 | — | — | |
| 28.5025S | 50 | 0,793 | 75 | нейтральное | борштанга Ø25 | |
| 28.5025SIK | 50 | 0,829 | 78 | нейтральное | борштанга Ø25 | Текущая |
| 28.5032 | 50 | 0,767 | 88 | — | — | |
| 28.5032S | 50 | 0,632 | 75 | нейтральное | борштанга Ø32 | |
| 28.5032SIK | 50 | 0,656 | 78 | нейтральное | борштанга Ø32 | |
| 28.5040 | 50 | 0,473 | 88 | — | — | |
| 28.5040S | 50 | 0,392 | 75 | нейтральное | борштанга Ø40 |
Совместимость
Связанные позиции по данным производителя — 43 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 28.5025SIK.
