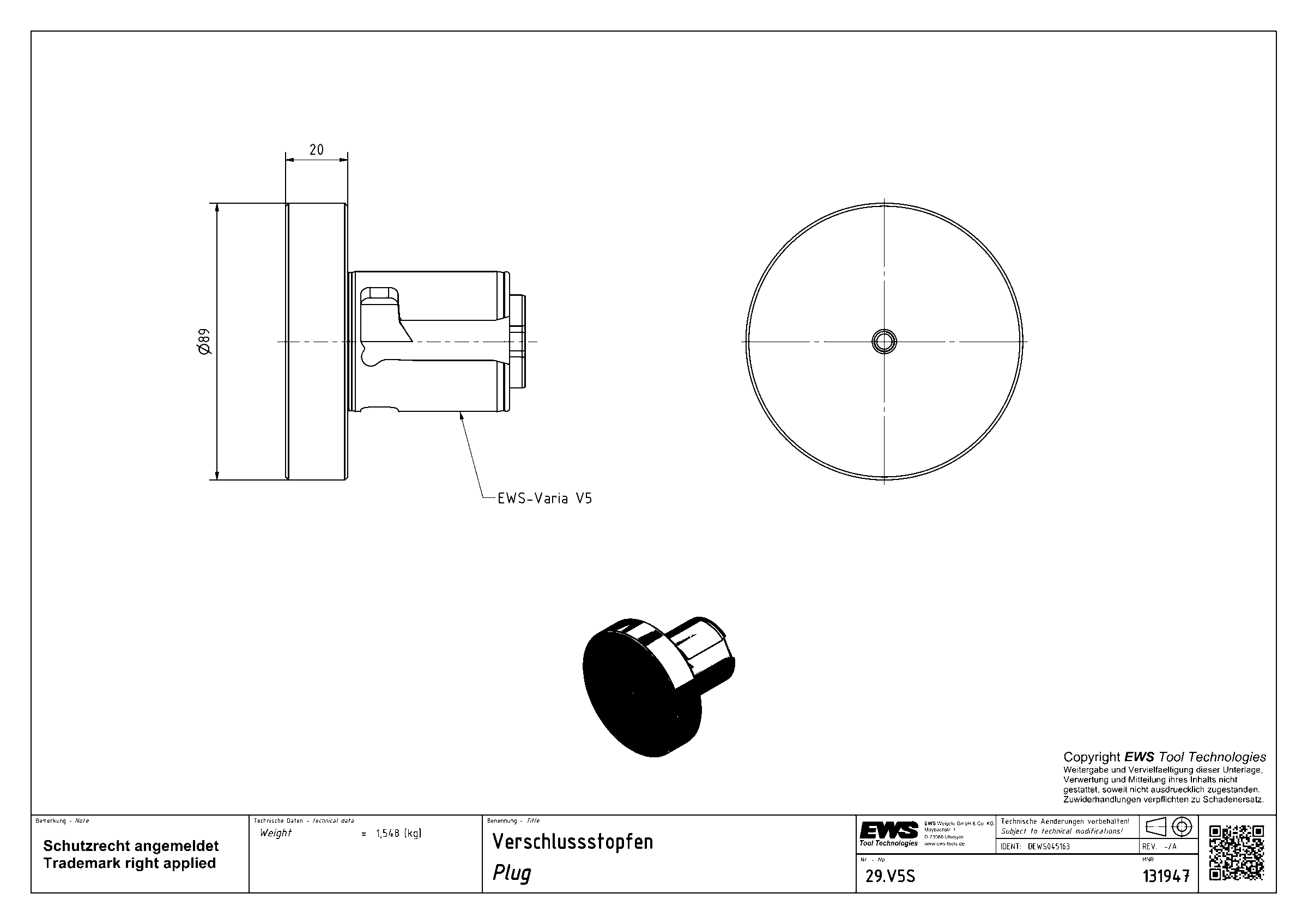

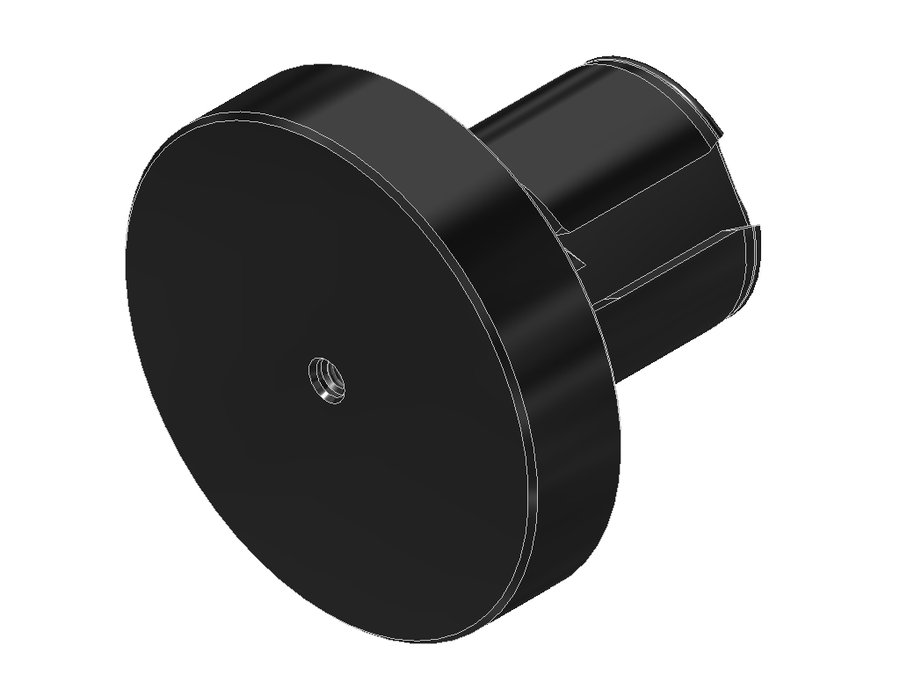

Заглушка EWS 29.V5S, система EWS Varia V5, стальная
EWS · Заглушки EWS, система EWS Varia · арт. 29.V5S

Заглушка EWS 29.V5S, система EWS Varia V5, стальная

Код интерфейса станкаEWC00500195
Диаметр буртика89 мм
Диаметр хвостовика45 мм
Вылет LPR20 мм
Масса1,548 кг
Общая длина77 мм
Заказной номер EWS131947
Система EWS VariaEWS Varia V5

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 29.V5S в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Заглушка EWS.Varia

Заглушка защищает функциональные поверхности интерфейса Varia.

  • Инструмент не нужно снимать со станка
  • Защита функциональных поверхностей
  • Повышение долговечности системы
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Заглушки EWS, система EWS Varia — 3 позиции серии, EWS.

АртикулДиаметр хвостовика, ммВылет LPR, ммМасса, кгОбщая длина, ммВ список
29.V5S45201,54877Текущая
29.VX3S28160,36952,5
29.VX4S35160,65958,5

Совместимость

Связанные позиции по данным производителя — 214 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 29.V5S.

Принадлежности и оснастка для настройки инструмента3

  • MB-V5Устройство для предварительной настройки инструмента EWS MB-V5, система EWS Varia V5
  • MW-V5Приспособление монтажное EWS MW-V5
  • UMB100Приспособление монтажное EWS UMB100

Подходит к позициям

У этих позиций 29.V5S указан производителем как подходящий.

Инструмент приводной207

  • 40.50V5KR5480#01Головка приводная осевая сверлильно-фрезерная EWS 40.50V5KR5480#01, хвостовик Ø50, система EWS Varia V5
  • 40.50V5KR5480IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5KR5480IK, хвостовик Ø50, система EWS Varia V5
  • 40.50V5KR5480IKC#01Головка приводная осевая сверлильно-фрезерная EWS 40.50V5KR5480IKC#01, хвостовик Ø50, система EWS Varia V5
  • 40.50V5KRSL603BMTГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5KRSL603BMT, хвостовик Ø50, система EWS Varia V5
  • 40.50V5KRVDF315IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5KRVDF315IK, хвостовик Ø50, система EWS Varia V5
  • 40.50V5KRVL5IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5KRVL5IKC, хвостовик Ø50, система EWS Varia V5
  • 40.50V5LB35Головка приводная осевая сверлильно-фрезерная EWS 40.50V5LB35, хвостовик Ø50, система EWS Varia V5
  • 40.50V5LB35IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5LB35IK, хвостовик Ø50, система EWS Varia V5
  • 40.50V5TNA600Головка приводная осевая сверлильно-фрезерная EWS 40.50V5TNA600, хвостовик Ø50, система EWS Varia V5
  • 40.50V5TNA600IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5TNA600IK, хвостовик Ø50, система EWS Varia V5
  • 40.50V5TOEMГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5TOEM, хвостовик Ø50, система EWS Varia V5
  • 40.50V5TOEMIKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5TOEMIK, хвостовик Ø50, система EWS Varia V5
  • 40.50V5VL5EKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5VL5EK, хвостовик Ø50, система EWS Varia V5
  • 40.50V5VL5IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.50V5VL5IKC, хвостовик Ø50, система EWS Varia V5
  • 40.50V51809Головка приводная осевая сверлильно-фрезерная EWS 40.50V51809, хвостовик Ø50, система EWS Varia V5
  • 40.50V51809HESSIKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V51809HESSIK, хвостовик Ø50, система EWS Varia V5
  • 40.50V51809IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V51809IK, хвостовик Ø50, система EWS Varia V5
  • 40.50V55480#01Головка приводная осевая сверлильно-фрезерная EWS 40.50V55480#01, хвостовик Ø50, система EWS Varia V5
  • 40.50V55480IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.50V55480IKC, хвостовик Ø50, система EWS Varia V5
  • 40.50V55482Головка приводная осевая сверлильно-фрезерная EWS 40.50V55482, хвостовик Ø50, система EWS Varia V5
  • 40.50V55482IKГоловка приводная осевая сверлильно-фрезерная EWS 40.50V55482IK, хвостовик Ø50, система EWS Varia V5
  • 40.60V5KR1809IKГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KR1809IK, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KR5482Головка приводная осевая сверлильно-фрезерная EWS 40.60V5KR5482, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KR5482IKГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KR5482IK, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRLB45Головка приводная осевая сверлильно-фрезерная EWS 40.60V5KRLB45, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRLB45IKГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KRLB45IK, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRNL#01Головка приводная осевая сверлильно-фрезерная EWS 40.60V5KRNL#01, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRNLIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KRNLIKD, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRNLPГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KRNLP, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRNLPIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KRNLPIKD, хвостовик Ø60, система EWS Varia V5
  • 40.60V5KRTOEMГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5KRTOEM, хвостовик Ø60, система EWS Varia V5
  • 40.60V5LB4000BMTГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5LB4000BMT, хвостовик Ø60, система EWS Varia V5
  • 40.60V5LB4000BMTIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5LB4000BMTIKD, хвостовик Ø60, система EWS Varia V5
  • 40.60V5NEX315Головка приводная осевая сверлильно-фрезерная EWS 40.60V5NEX315, хвостовик Ø60, система EWS Varia V5
  • 40.60V5NEX315IKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5NEX315IKD, хвостовик Ø60, система EWS Varia V5
  • 40.60V5NLHSD10#01Головка приводная осевая сверлильно-фрезерная EWS 40.60V5NLHSD10#01, хвостовик Ø60, система EWS Varia V5
  • 40.60V5NLIKDHSD10#01Головка приводная осевая сверлильно-фрезерная EWS 40.60V5NLIKDHSD10#01, хвостовик Ø60, система EWS Varia V5
  • 40.60V5NLPГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5NLP, хвостовик Ø60, система EWS Varia V5
  • 40.60V5NLPIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60V5NLPIKD, хвостовик Ø60, система EWS Varia V5
  • 40.60V55482IKГоловка приводная осевая сверлильно-фрезерная EWS 40.60V55482IK, хвостовик Ø60, система EWS Varia V5

Показаны первые 40 из 207. Остальные — в разделе Инструмент приводной.

Инструмент статический4

  • 17.50V5DCTXX120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.50V5DCTXX120, хвостовик Ø50, система EWS Varia V5
  • 17.BMTV5DNLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTV5DNL, BMT, система EWS Varia V5
  • 19.BMTV5NLАдаптер для инструмента EWS 19.BMTV5NL, BMT, система EWS Varia V5
  • 19.BMTV5QSM350Адаптер для инструмента EWS 19.BMTV5QSM350, BMT, система EWS Varia V5

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
