EWS · Головки приводные осевые сверлильно-фрезерные EWS для BMT · арт. 40.60V5NLPIKD

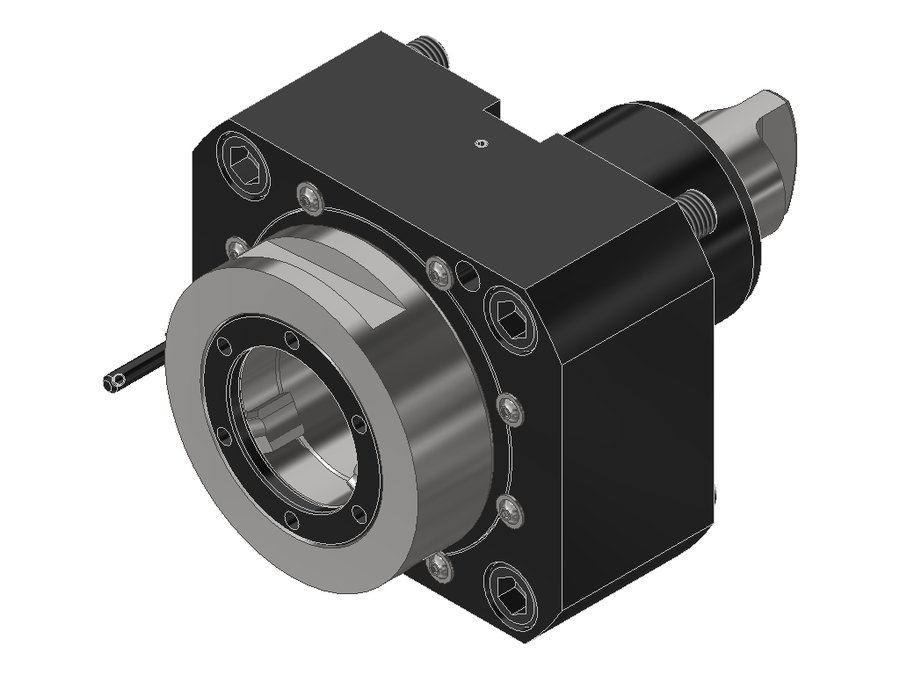

Головка приводная осевая сверлильно-фрезерная EWS 40.60V5NLPIKD, хвостовик Ø60, EWS - Varia V5- адаптер
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB084D6015 |
| Код интерфейса инструмента | EWC00500195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 100 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT60D DMG Mori |
| Присоединение инструмента | EWS Varia V5 |
| Функциональная длина | 83,5 мм |
| Вылет LPR | 83,5 мм |
| Масса | 7,029 кг |
| Высота | 108 мм |
| Общая длина | 174,5 мм |
| Заказной номер EWS | 238653 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia V5 |
| Макс. крутящий момент | 120 Н·м |
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS для BMT — 282 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Общая длина, мм | Вылет LPR, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.60V5LB4000BMTIKD | 60 | BMT60A Okuma | EWS Varia V5 | 72 | 148 | 72 | |
| 40.60V5NEX315 | 60 | BMT60B Takisawa-Taiwan | EWS Varia V5 | 75,5 | 150,5 | 75,5 | |
| 40.60V5NEX315IKD | 60 | BMT60B Takisawa-Taiwan | EWS Varia V5 | 75,5 | 150,5 | 75,5 | |
| 40.60V5NLHSD10#01 | 60 | BMT60 DMG Mori | EWS Varia V5 | 83,5 | 174,5 | 83,5 | |
| 40.60V5NLIKDHSD10#01 | 60 | BMT60 DMG Mori | EWS Varia V5 | 83,5 | 174,5 | 83,5 | |
| 40.60V5NLP | 60 | BMT60D DMG Mori | EWS Varia V5 | 83,5 | 174,5 | 83,5 | |
| 40.60V5NLPIKD | 60 | BMT60D DMG Mori | EWS Varia V5 | 83,5 | 174,5 | 83,5 | Текущая |
| 40.60VX3DYNLIKTK70 | 60 | BMT60 DMG Mori | EWS Varia VX3 | 111,5 | 206,5 | — | |
| 40.60VX3DYNLTK70 | 60 | BMT60 DMG Mori | EWS Varia VX3 | 111,5 | 206,5 | — | |
| 40.60VX3DZNLIKTK70 | 60 | BMT60 DMG Mori | EWS Varia VX3 | 111,5 | 206,5 | — | |
| 40.60VX3DZNLTK70 | 60 | BMT60 DMG Mori | EWS Varia VX3 | 111,5 | 206,5 | — | |
| 40.60VX4EX508BMT | 60 | BMT60A Takisawa-Taiwan | EWS Varia VX4 | 60 | 139 | 64 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.60V5NLPIKD.
Запчасти к инструменту1
- VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET
Ключи и отвёртки1
- DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
