EWS · Головки приводные осевые сверлильно-фрезерные EWS для VDI · арт. 40.60V55482IK

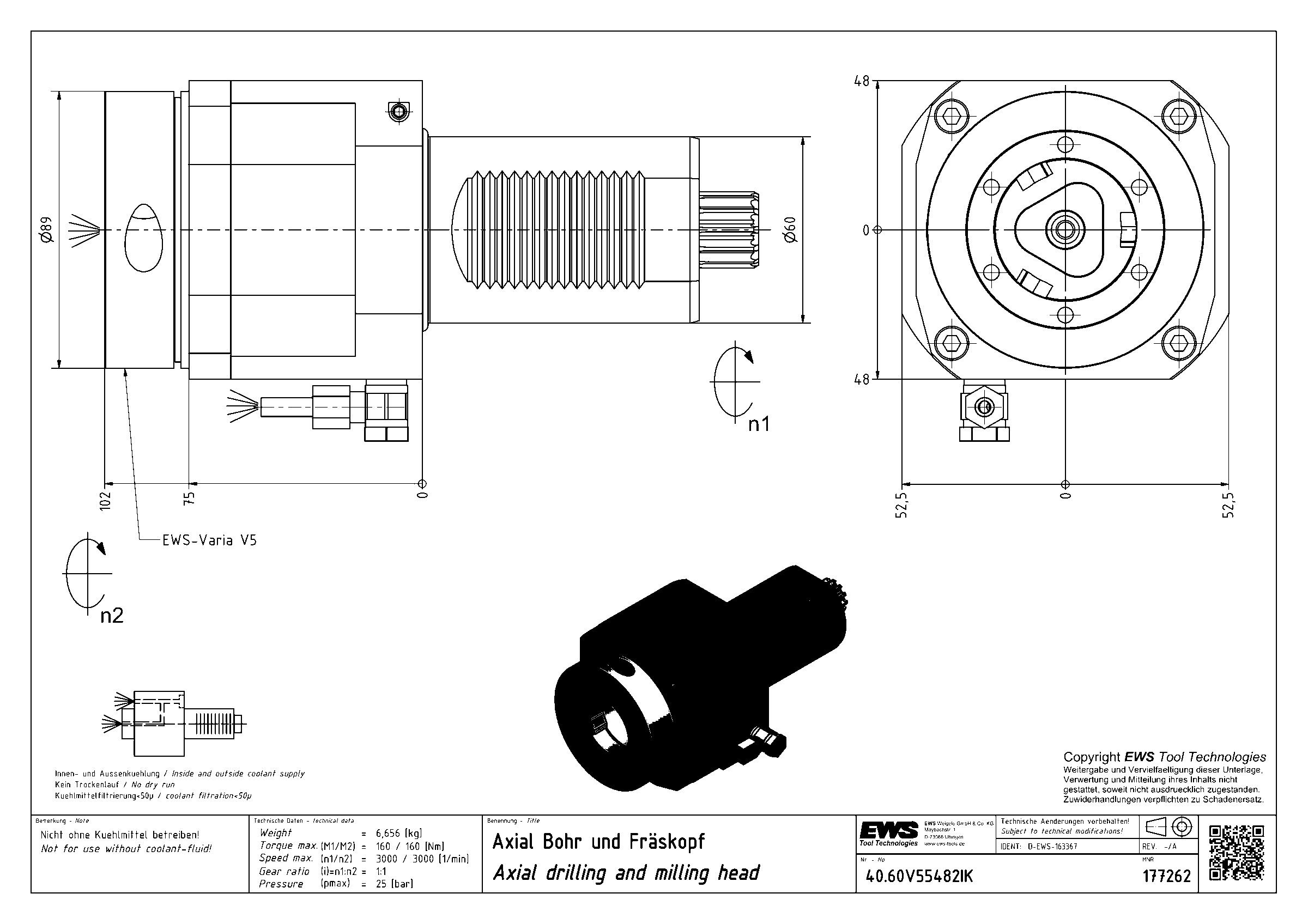

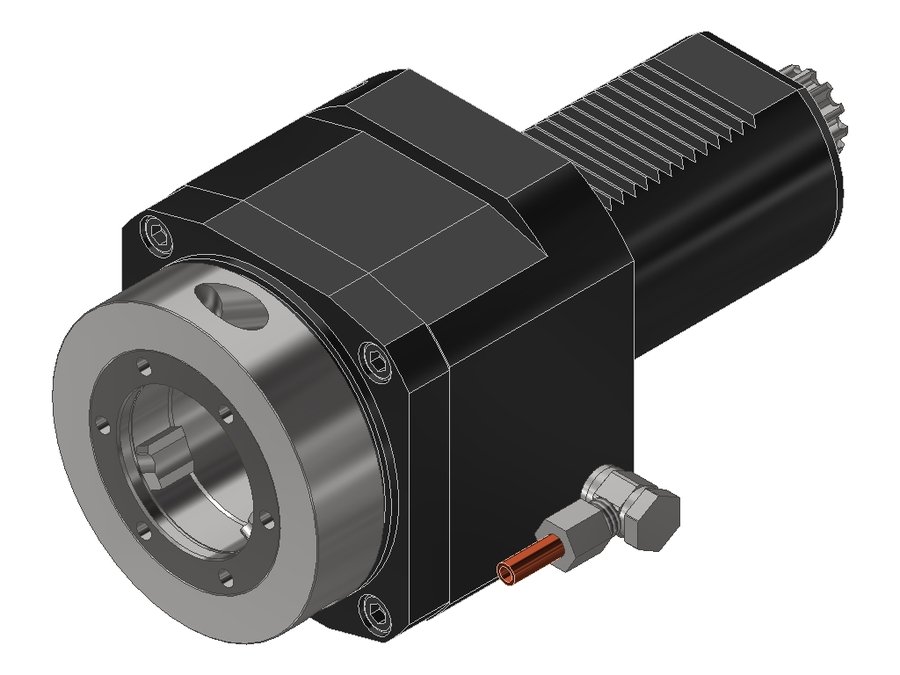

Головка приводная осевая сверлильно-фрезерная EWS 40.60V55482IK, хвостовик Ø60, EWS - Varia V5- адаптер
| Код интерфейса станка | ZYV06000115 |
|---|---|
| Код интерфейса инструмента | EWC00500195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 25 бар |
| Привод | DIN 5482 |
| Диаметр хвостовика | 60 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI60 |
| Присоединение инструмента | EWS Varia V5 |
| Функциональная длина | 102 мм |
| Вылет LPR | 102 мм |
| Масса | 6,656 кг |
| Высота | 105 мм |
| Общая длина | 210 мм |
| Заказной номер EWS | 177262 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 3000 об/мин |
| Система EWS Varia | EWS Varia V5 |
| Макс. крутящий момент | 160 Н·м |
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS для VDI — 315 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.60V5KR1809IK | 60 | VDI60 | EWS Varia V5 | 102 | 102 | 212 | |
| 40.60V5KR5482 | 60 | VDI60 | EWS Varia V5 | 102 | 102 | 210 | |
| 40.60V5KR5482IK | 60 | VDI60 | EWS Varia V5 | 102 | 102 | 210 | |
| 40.60V5KRLB45 | 60 | VDI60 | EWS Varia V5 | 102 | 102 | 231 | |
| 40.60V5KRLB45IK | 60 | VDI60 | EWS Varia V5 | 102 | 102 | 231 | |
| 40.60V5KRTOEM | 60 | VDI60 | EWS Varia V5 | 121,5 | 121,5 | 221,5 | |
| 40.60V55482IK | 60 | VDI60 | EWS Varia V5 | 102 | 102 | 210 | Текущая |
| 40.2020C100IKDIM | 20 | VDI20 | цанга ER20 | 79 | 79 | 137,5 | |
| 40.2020C100IM | 20 | VDI20 | цанга ER20 | 79 | 79 | 137,5 | |
| 40.2020KC100IM | 20 | VDI20 | цанга ER20 | 56,5 | 56,5 | 115 | |
| 40.2020TOEM | 20 | VDI20 | цанга ER20 | 77 | 77 | 121 | |
| 40.2520HYDG200IKC | 25 | VDI25 | Hydraulic chuck Ø 20.0 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.60V55482IK.
Запчасти к инструменту1
- VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET
Ключи и отвёртки1
- DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
Принадлежности и оснастка для настройки инструмента1
- UMB100Приспособление монтажное EWS UMB100, UMB100
