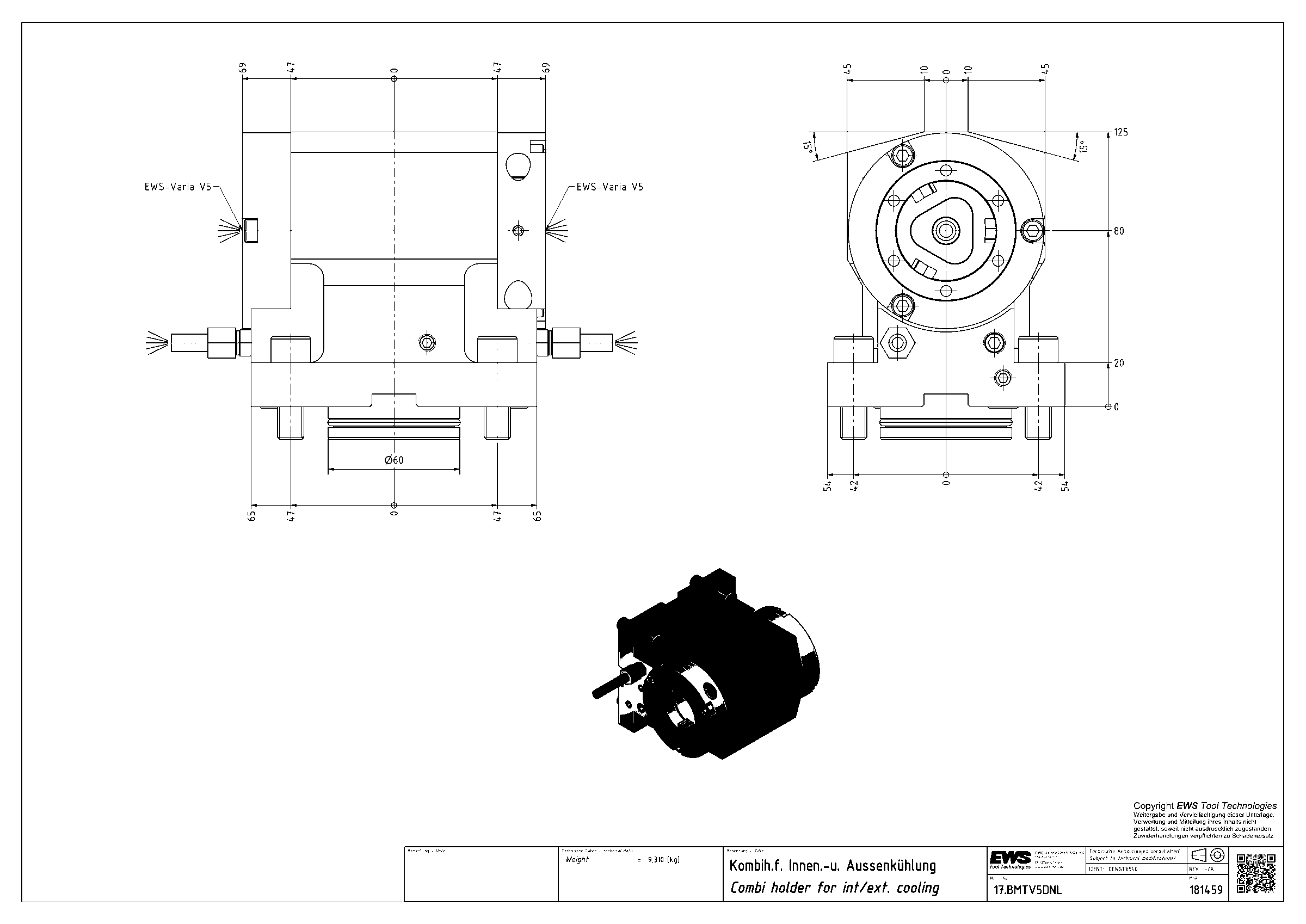

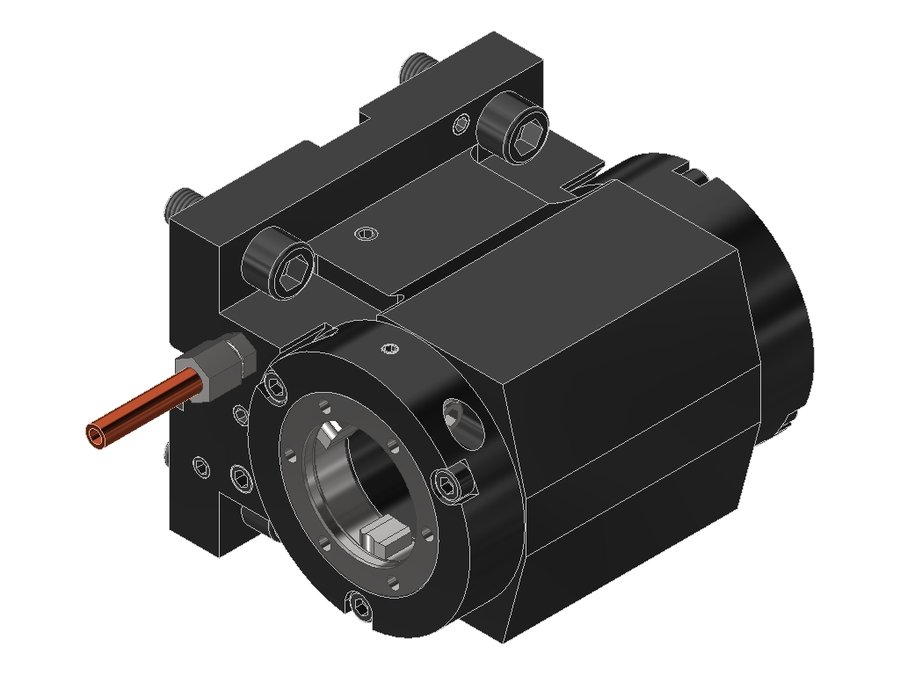

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTV5DNL, BMT, система EWS Varia V5
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB084B6015 |
| Код интерфейса инструмента | EWC00500195 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT60 DMG Mori |
| Присоединение инструмента | EWS Varia V5 |
| Функциональная длина | 80 мм |
| Вылет LPR | 125 мм |
| Масса | 9,31 кг |
| Высота | 108 мм |
| Общая длина | 140 мм |
| Ширина | 138 мм |
| Заказной номер EWS | 181459 |
| Система EWS Varia | EWS Varia V5 |
| Функциональная ширина | 69 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 17.BMTV5DNL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка комбинированная для внутреннего и наружного подвода СОЖ
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.BMTC4DNZX100 | BMT40 DMG Mori | PSC 40 | 100 | 124 | 78 | 136,1 | |
| 17.BMTC4DTW10 | BMT55C | PSC 40 | 75 | 99 | 80 | 104,4 | |
| 17.BMTC4DTW10ÜK | BMT55C | PSC 40 | 75 | 99 | 80 | 104,4 | |
| 17.BMTC5DNLX90 | BMT60 DMG Mori | PSC 50 | 90 | 122 | 108 | 137 | |
| 17.BMTKM40DNZ | BMT40 DMG Mori | KM 40 | — | — | — | — | |
| 17.BMTKM50DHAAS65 | BMT65 | KM 50 | 85 | 112,5 | 95 | 117,4 | |
| 17.BMTV5DNL | BMT60 DMG Mori | EWS Varia V5 | 80 | 125 | 108 | 140 | Текущая |
| 17.BMTVXT3DBMT42 | BMT42 DMG Mori | EWS Varia VXT3 | 70 | 98 | 64 | 108 | |
| 17.BMTVXT3DBMT45X85 | BMT45 | EWS Varia VXT3 | 85 | 115 | 75 | 119,6 | |
| 17.BMTVXT3DBMT55X70 | BMT55 | EWS Varia VXT3 | 70 | 100 | 85 | 104,6 | |
| 17.BMTVXT3DBMT55X85 | BMT55 | EWS Varia VXT3 | 85 | 115 | 85 | 119,6 | |
| 17.BMTVXT3DBMT55X100 | BMT55 | EWS Varia VXT3 | 100 | 130 | 85 | 134,6 |
Совместимость
Связанные позиции по данным производителя — 42 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.BMTV5DNL.
Инструмент статический37
- 27.V506.35WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.V506.35WNL19, система EWS Varia V5, Whistle Notch/Weldon Ø 6,35
- 27.V506L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V506L54SHR, система EWS Varia V5, отверстие Ø6 мм
- 27.V506WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.V506WNL19, система EWS Varia V5, Whistle Notch/Weldon Ø 6
- 27.V506WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.V506WNL60, система EWS Varia V5, Whistle Notch/Weldon Ø 6
- 27.V508L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V508L54SHR, система EWS Varia V5, отверстие Ø8 мм
- 27.V508WNL22Адаптер под цилиндрический хвостовик инструмента EWS 27.V508WNL22, система EWS Varia V5, Whistle Notch/Weldon Ø 8
- 27.V509.53WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.V509.53WNL29, система EWS Varia V5, Whistle Notch/Weldon Ø 9,53
- 27.V510L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V510L54SHR, система EWS Varia V5, отверстие Ø10 мм
- 27.V510WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V510WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 10
- 27.V510WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.V510WNL29, система EWS Varia V5, Whistle Notch/Weldon Ø 10
- 27.V512HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.V512HYDL26, система EWS Varia V5, гидропатрон Ø12
- 27.V512L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V512L54SHR, система EWS Varia V5, отверстие Ø12 мм
- 27.V512WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V512WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 12
- 27.V512WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V512WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 12
- 27.V516L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V516L54SHR, система EWS Varia V5, отверстие Ø16 мм
- 27.V516WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V516WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 16
- 27.V516WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V516WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 16
- 27.V519.05WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V519.05WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 19,05
- 27.V520HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.V520HYDL26, система EWS Varia V5, гидропатрон Ø20
- 27.V520L61.5SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V520L61.5SHR, система EWS Varia V5, отверстие Ø20 мм
- 27.V520WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V520WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 20
- 27.V520WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V520WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 20
- 27.V525HYDL30Адаптер под цилиндрический хвостовик инструмента EWS 27.V525HYDL30, система EWS Varia V5, гидропатрон Ø25
- 27.V525WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V525WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 25
- 27.V525WNL36Адаптер под цилиндрический хвостовик инструмента EWS 27.V525WNL36, система EWS Varia V5, Whistle Notch/Weldon Ø 25
- 27.V532HYDL62Адаптер под цилиндрический хвостовик инструмента EWS 27.V532HYDL62, система EWS Varia V5, гидропатрон Ø32
- 27.V532WNL56Адаптер под цилиндрический хвостовик инструмента EWS 27.V532WNL56, система EWS Varia V5, Whistle Notch/Weldon Ø 32
- 31.V525IML06Державка цанговая EWS 31.V525IML06, система EWS Varia V5, под цанги ER25 (Ø2–16 мм), код 250 430E
- 31.V525L31Державка цанговая EWS 31.V525L31, система EWS Varia V5, под цанги ER25 (Ø2–16 мм), код 250 430E
- 31.V525L78.5-FCДержавка цанговая EWS 31.V525L78.5-FC, система EWS Varia V5, под цанги ER25 (Ø2–16 мм), код 250 430E
- 31.V532IML17Державка цанговая EWS 31.V532IML17, система EWS Varia V5, под цанги ER32 (Ø3–20 мм), код 320 470E
- 31.V532L33Державка цанговая EWS 31.V532L33, система EWS Varia V5, под цанги ER32 (Ø3–20 мм), код 320 470E
- 31.V540L38Державка цанговая EWS 31.V540L38, система EWS Varia V5, под цанги ER40 (Ø4–26 мм), код 400 472E
- 42.V516L08Оправка фрезерная EWS 42.V516L08, система EWS Varia V5, оправка Ø16
- 42.V516L28Оправка фрезерная EWS 42.V516L28, система EWS Varia V5, оправка Ø16
- 42.V522L32Оправка фрезерная EWS 42.V522L32, система EWS Varia V5, оправка Ø22
- 42.V527L12Оправка фрезерная EWS 42.V527L12, система EWS Varia V5, оправка Ø27
Запчасти к инструменту2
- 29.V5SЗаглушка EWS 29.V5S, система EWS Varia V5, стальная
- VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET
Ключи и отвёртки1
- DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
Документы по позиции
Для этой позиции документы пока не привязаны.
