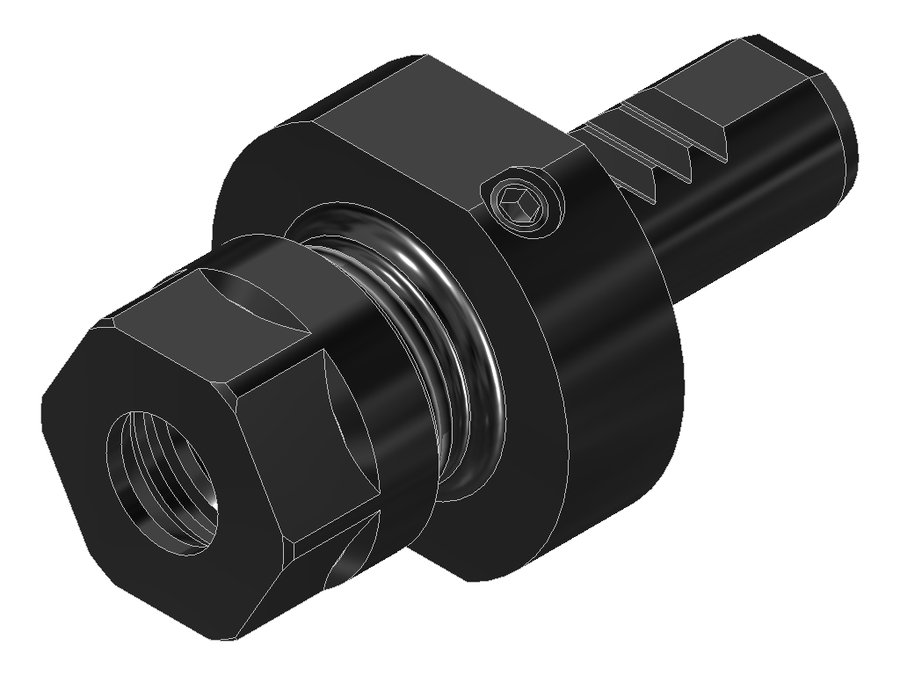

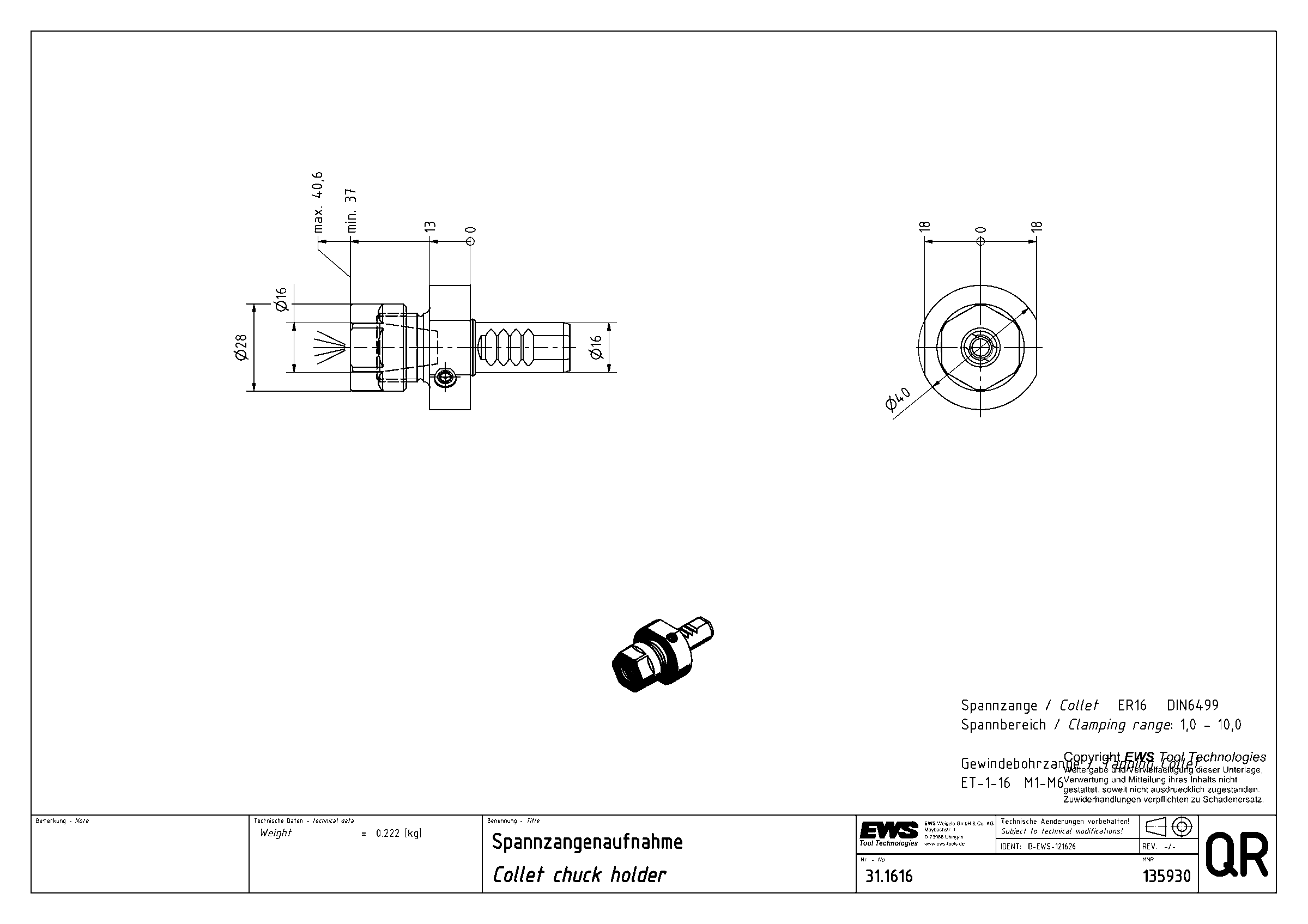

Державка цанговая EWS 31.1616, хвостовик Ø16, под цанги, код 160 426E
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | ZYV01600115 |
| Код интерфейса инструмента | SZD01600295 |
| Размер цанги | ER16 |
| Диаметр буртика | 40 мм |
| Диаметр хвостовика | 16 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI16 |
| Присоединение инструмента | цанга ER16 |
| Функциональная длина | 38,5 мм |
| Вылет LPR | 38,5 мм |
| Масса | 0,222 кг |
| Общая длина | 70,5 мм |
| Заказной номер EWS | 135930 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.1616 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для цанг
Патрон цанговый с накидными гайками.
Внимание: необходимо соблюдать момент затяжки, указанный производителем цанговых патронов.
Патрон цанговый ER16 DIN 6499
- Диапазон зажима Ø1–10 мм
- Для цанги 160 426E
- Максимальный момент затяжки: 50 Н·м
Другие типоразмеры серии
Державки цанговые EWS, присоединение к станку VDI — 64 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 31.1616 | 16 | VDI16 | цанга ER16 | 38,5 | 38,5 | 70,5 | Текущая |
