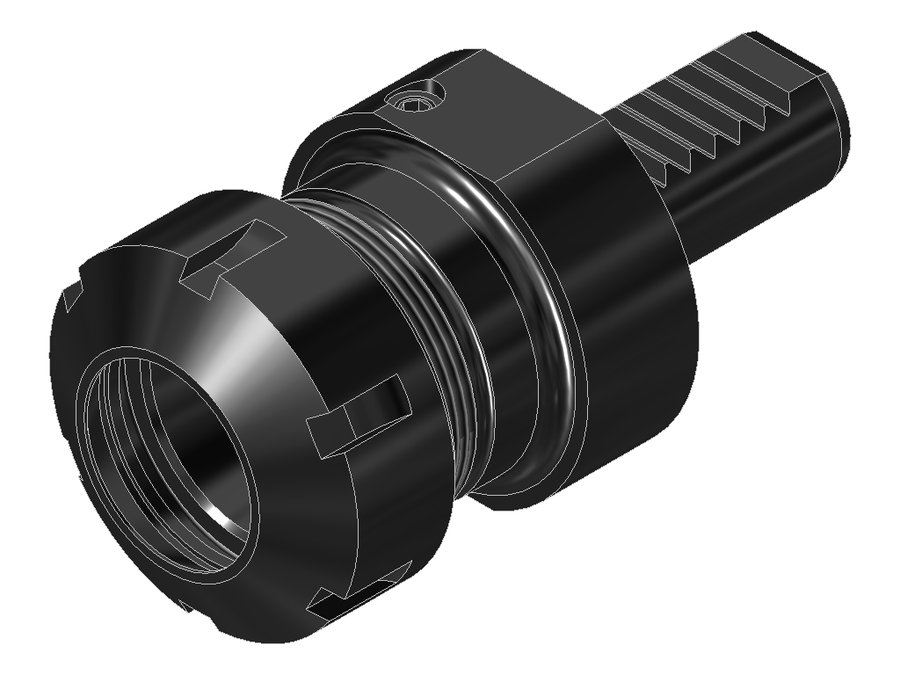

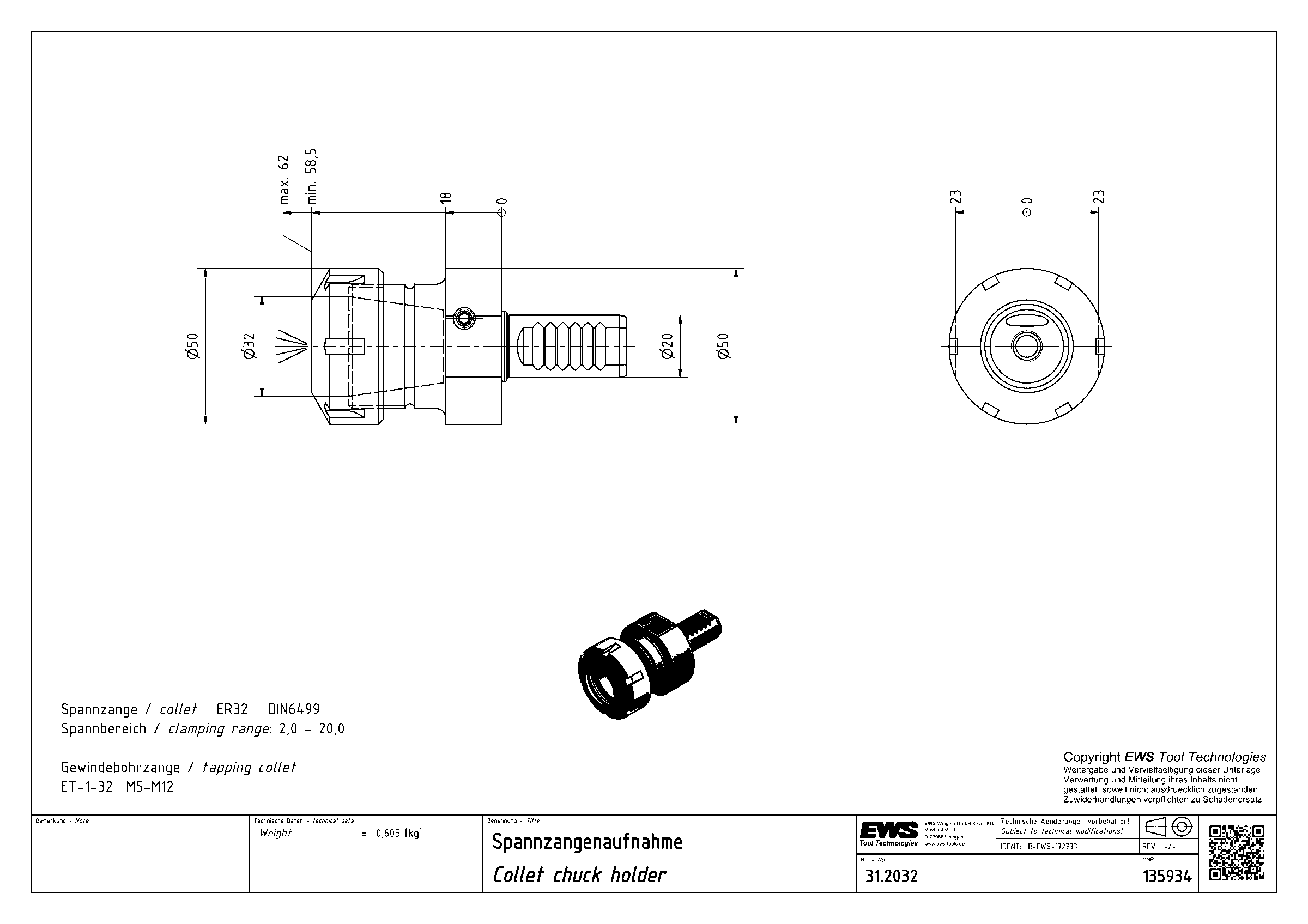

Державка цанговая EWS 31.2032, хвостовик Ø20, под цанги, код 320 470E
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | ZYV02000115 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Диаметр буртика | 50 мм |
| Диаметр хвостовика | 20 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI20 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 61 мм |
| Вылет LPR | 61 мм |
| Масса | 0,605 кг |
| Общая длина | 101 мм |
| Заказной номер EWS | 135934 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.2032 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для цанг
Патрон цанговый с накидными гайками.
Внимание: необходимо соблюдать момент затяжки, указанный производителем цанговых патронов.
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- Максимальный момент затяжки: 120 Н·м
Другие типоразмеры серии
Державки цанговые EWS, присоединение к станку VDI — 64 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 31.1616 | 16 | VDI16 | цанга ER16 | 38,5 | 38,5 | 70,5 | |
| 31.2032 | 20 | VDI20 | цанга ER32 | 61 | 61 | 101 | Текущая |
| 31.2525 | 25 | VDI25 | цанга ER25 | 55 | 55 | 103 | |
| 31.2525ABCV | 25 | VDI25 | цанга ER25 | 60 | 85 | 133 | |
| 31.2525DE332 | 25 | VDI25 | цанга ER25 | 75 | 105 | 153 | |
| 31.2525DG200RLW | 25 | VDI25 | цанга ER25 | 70 | 95 | 142,95 | |
| 31.2525DMFT | 25 | VDI25 | цанга ER25 | 75 | 105 | 153 | |
| 31.2525E332RL | 25 | VDI25 | цанга ER25 | 75 | 105 | 153 | |
| 31.2525G200RL | 25 | VDI25 | цанга ER25 | 70 | 95 | 143 | |
| 31.2525G200RLV | 25 | VDI25 | цанга ER25 | 70 | 95 | 143 | |
| 31.2525G200RLW | 25 | VDI25 | цанга ER25 | 70 | 95 | 142,95 | |
| 31.2525G200RLWX87 | 25 | VDI25 | цанга ER25 | 87 | 112 | 159,95 |
Совместимость
Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.2032.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Гайки цанговые1
- 132 (EWS 104741)Гайка EWS 132, код 1320, тип UM/RD
Ключи и отвёртки1
- 232 (EWS 106733)Ключ для зажимной гайки EWS 232
Документы по позиции
Для этой позиции документы пока не привязаны.
