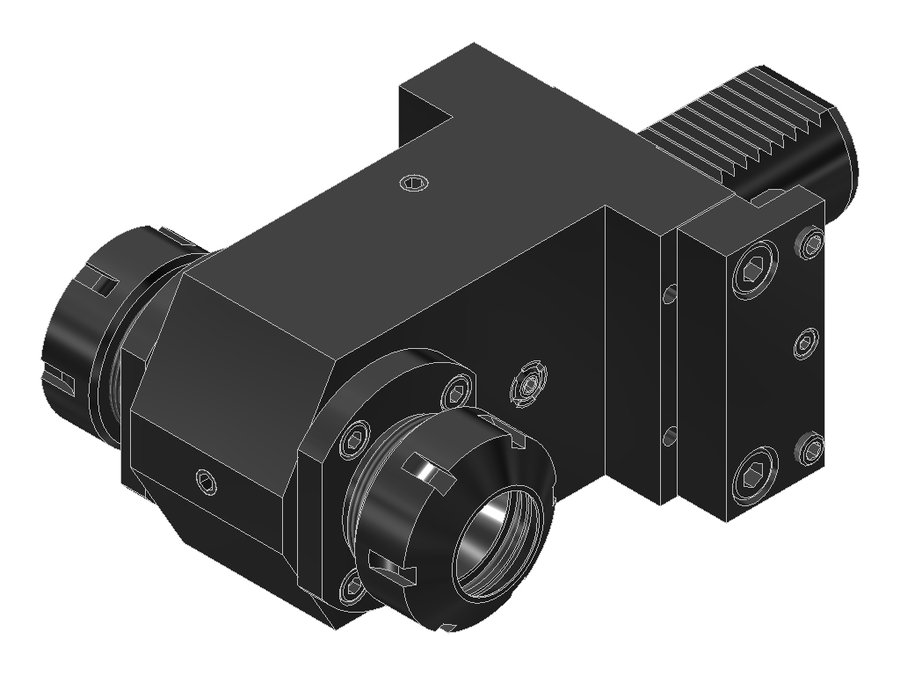

Державка цанговая EWS 31.4032DTOEMX100, хвостовик Ø40, под цанги, код 320 470E
EWS · Державки цанговые EWS, присоединение к станку VDI · арт. 31.4032DTOEMX100

Державка цанговая EWS 31.4032DTOEMX100, хвостовик Ø40, под цанги, код 320 470E

Система фиксации в гнездеупорная планка (регулируемая)
Угол выхода90°
Код интерфейса станкаZYV04000115
Код интерфейса инструментаSZD03200295
Размер цангиER32
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментацанга ER32
Функциональная длина100 мм
Вылет LPR130 мм
Масса5,518 кг
Высота76 мм
Общая длина193 мм
Ширина129,5 мм
Заказной номер EWSS03575
Функциональная ширина64,75 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.4032DTOEMX100 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для цанг

Патрон цанговый с накидными гайками.

Внимание: необходимо соблюдать момент затяжки, указанный производителем цанговых патронов.

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • Максимальный момент затяжки: 120 Н·м

Материалы

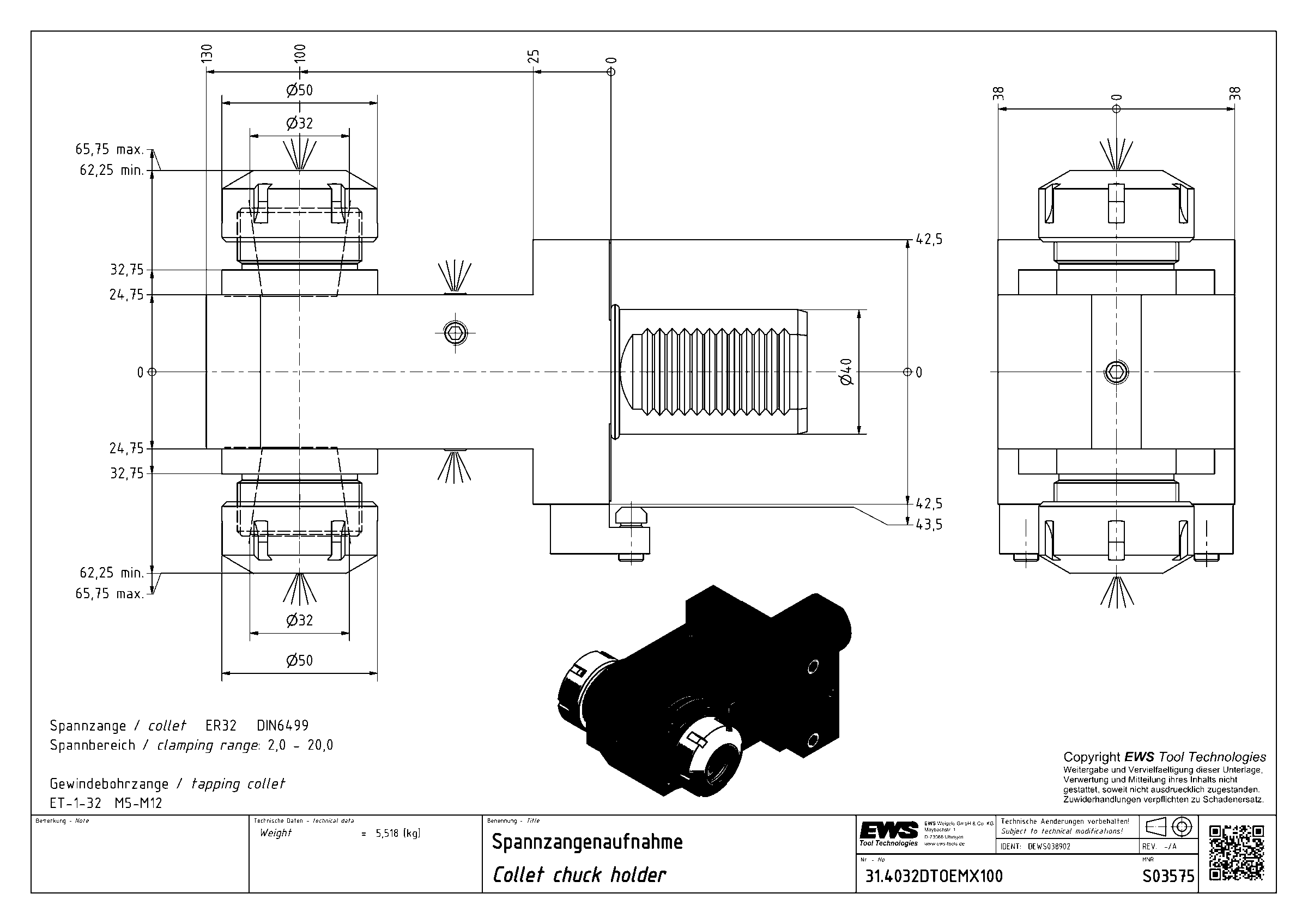

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, присоединение к станку VDI — 64 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.4032CTXRL40VDI40цанга ER32100134197
31.4032CTXRTF40VDI40цанга ER32100134197
31.4032DCTX40VDI40цанга ER32100130193
31.4032DCTXTF40VDI40цанга ER32100130193
31.4032DSQT1040VDI40, хвостовик повёрнут на 30°цанга ER32110137197
31.4032DSQT1540VDI40, хвостовик повёрнут на 30°цанга ER32140170230
31.4032DTOEMX10040VDI40цанга ER32100130193Текущая
31.4032G300RLW40VDI40цанга ER3290123,5186,5
31.4032LCTXL40VDI40цанга ER32120150213
31.4032LCTXLTF40VDI40цанга ER32120150213
31.4032LCTXR40VDI40цанга ER32120150213
31.4032LCTXRTF40VDI40цанга ER32120150213

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.4032DTOEMX100.

Цанги18

Ключи и отвёртки2

  • 232 (EWS 106733)Ключ для зажимной гайки EWS 232
  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1
