Державка цанговая EWS 31.4032DSQT15, хвостовик Ø40, под цанги, код 320 470E
EWS · Державки цанговые EWS, присоединение к станку VDI · арт. 31.4032DSQT15

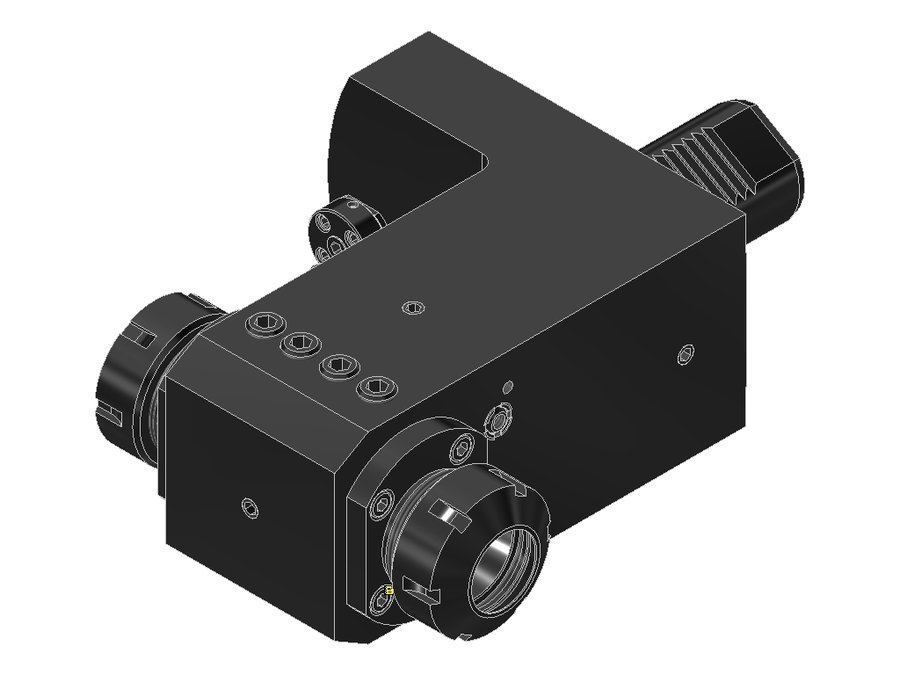

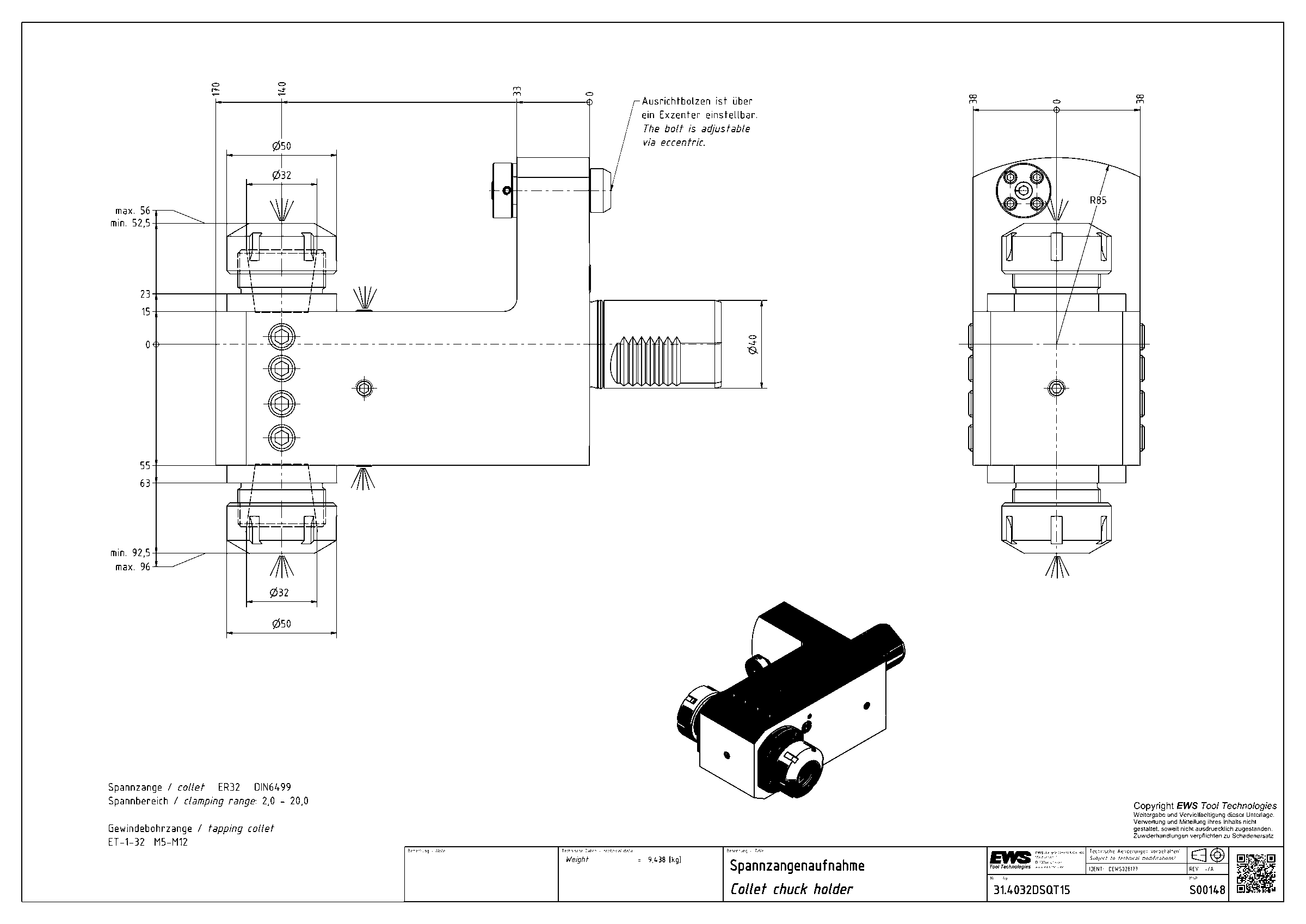

Державка цанговая EWS 31.4032DSQT15, хвостовик Ø40, под цанги, код 320 470E

Система фиксации в гнездеэксцентриковый штифт (регулируемый)
Угол выхода90°
Код интерфейса станкаZYV04000315
Код интерфейса инструментаSZD03200295
Размер цангиER32
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40, хвостовик повёрнут на 30°
Присоединение инструментацанга ER32
Функциональная длина140 мм
Вылет LPR170 мм
Масса9,438 кг
Высота76 мм
Общая длина230 мм
Ширина150 мм
Заказной номер EWSS00148
Функциональная ширина55 мм
