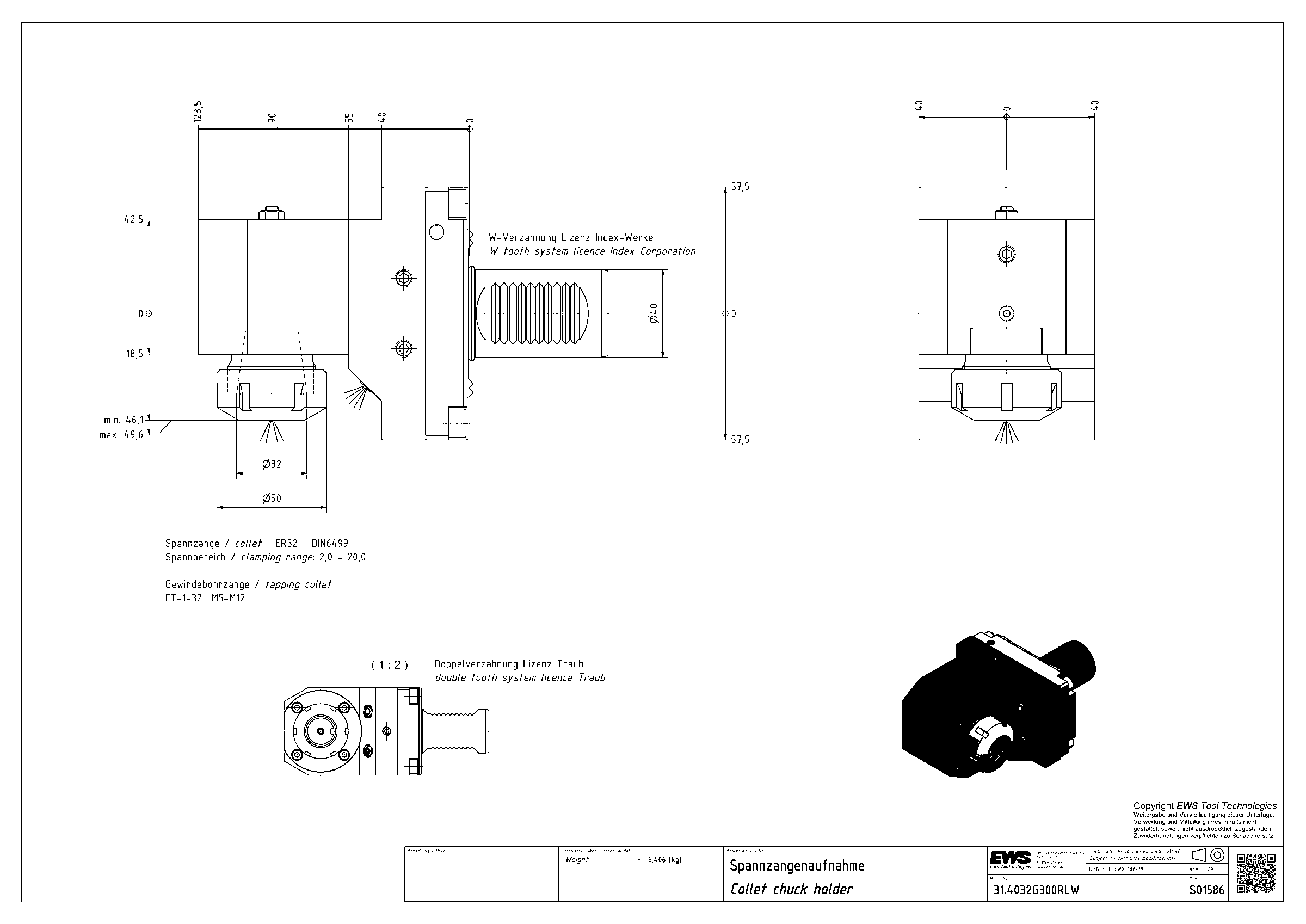

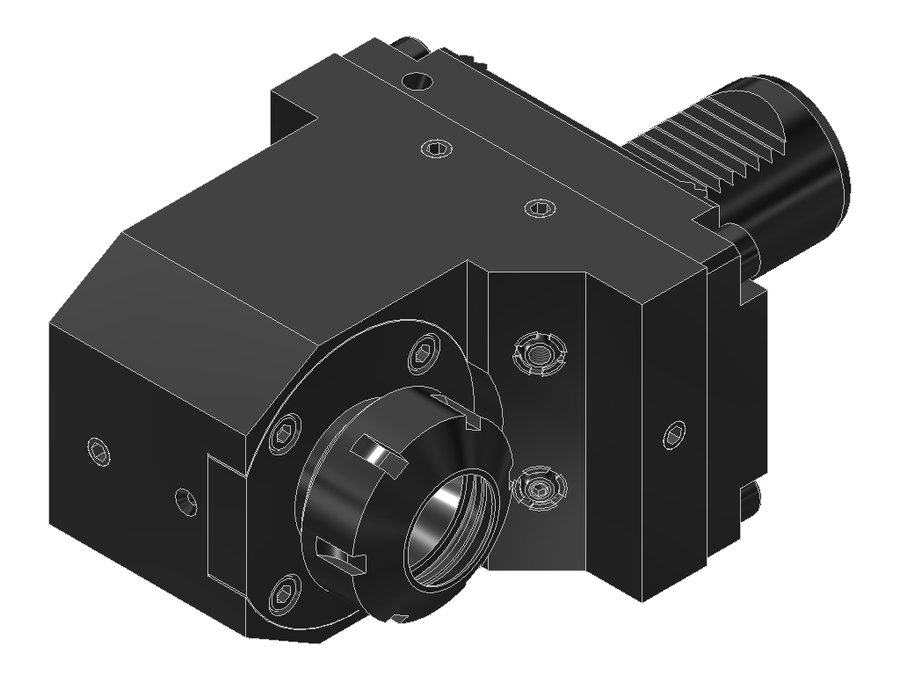

Державка цанговая EWS 31.4032G300RLW, хвостовик Ø40, под цанги, код 320 470E
EWS · Державки цанговые EWS, присоединение к станку VDI · арт. 31.4032G300RLW

Державка цанговая EWS 31.4032G300RLW, хвостовик Ø40, под цанги, код 320 470E

Система фиксации в гнездеW-зубчатое соединение
Угол выхода90°
Код интерфейса станкаZYW04000115
Код интерфейса инструментаSZD03200295
Размер цангиER32
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментацанга ER32
Функциональная длина90 мм
Вылет LPR123,5 мм
Масса6,406 кг
Высота80 мм
Общая длина186,5 мм
Ширина91,1 мм
Заказной номер EWSS01586
Радиальная ширина42,5 мм
Функциональная ширина48,6 мм
