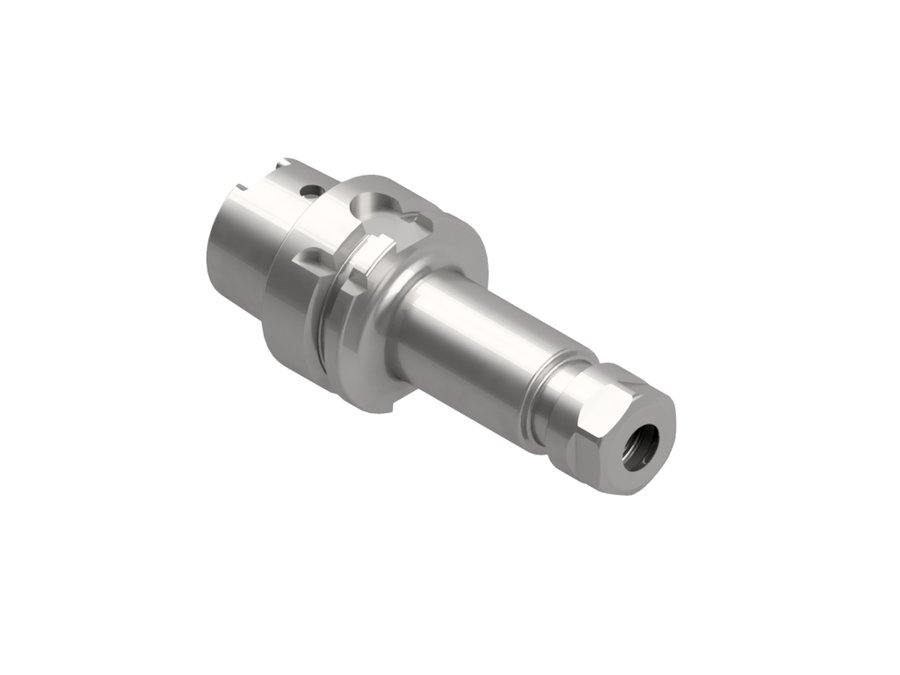

Патрон цанговый ER EWS 31.HSK50AR32L100, SK50A, ER32, вылет LPR 100 мм
EWS · Патроны цанговые ER EWS с хвостовиком SK · арт. 31.HSK50AR32L100

Патрон цанговый ER EWS 31.HSK50AR32L100, SK50A, ER32, вылет LPR 100 мм

Диаметр корпуса50 мм
Код интерфейса станкаHSK05000195
Код интерфейса инструментаSZD02000295
Размер цангиER32
Диаметр буртика50 мм
Исполнениенейтральное
Функциональная длина74 мм
Вылет LPR100 мм
Масса1 кг
Общая длина125 мм
Заказной номер EWSW139566
Макс. частота вращения25000 об/мин
СтандартISO12164-1 (HSK)

Другие типоразмеры серии

Патроны цанговые ER EWS с хвостовиком SK — 55 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
31.BT40R32L160133160225,4SK40 BT
31.BT40R40L805380145,4SK40 BT
31.BT40R40L130103130195,4SK40 BT
31.BT50R16L160122160261,8SK50 BT
31.BT50R25L160122160261,8SK50 BT
31.HSK50AR16L10074100125—
31.HSK50AR32L10074100125—Текущая
31.SK30R16L705170117,8SK30 Form A
31.SK30R16L10081100147,8SK30 Form A
31.SK30R25L705170117,8SK30 Form A
31.SK30R25L10081100147,8SK30 Form A
31.SK30R32L705170117,8SK30 Form A
Показать ещё · всего в серии 55

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.HSK50AR32L100.

Цанги2

  • 320 470E SATZ-Ø 3-20Набор цанг ER EWS 320 470E SATZ-Ø 3-20, DIN 6499, ISO 15488
  • DS32.SETДиски уплотнительные ER EWS DS32.SET, Set d 3.0 мм - 20 мм | 0.5 (34 pcs) с лотком (DSR32)

Ключи и отвёртки1

  • 232Ключ для зажимной гайки EWS 232

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
