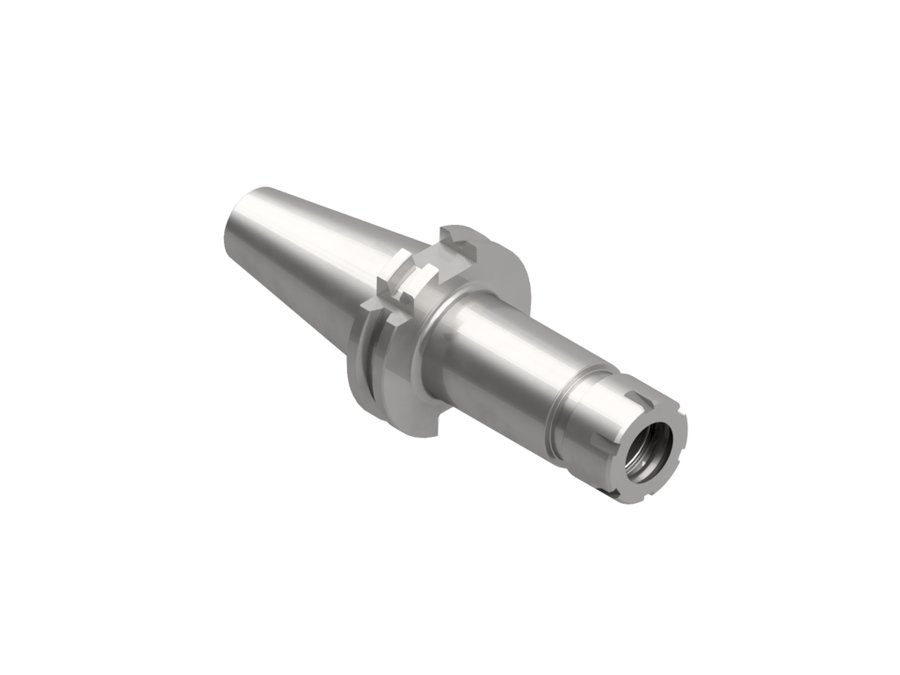

Патрон цанговый ER с мини-гайкой EWS 31.SK40R25L130MN, SK40, ER25, вылет LPR 130 мм
EWS · Патроны цанговые ER с мини-гайкой EWS, присоединение к станку SK · арт. 31.SK40R25L130MN

Патрон цанговый ER с мини-гайкой EWS 31.SK40R25L130MN, SK40, ER25, вылет LPR 130 мм

Диаметр корпуса35 мм
Код интерфейса станкаSKG04001195
Код интерфейса инструментаSZD01600295
Размер цангиER25
Диаметр буртика63,55 мм
Исполнениенейтральное
Присоединение к станкуSK40 форма A
Функциональная длина111 мм
Вылет LPR130 мм
Масса1,25 кг
Общая длина198,4 мм
Заказной номер EWSW139988
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.SK40R25L130MN в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Патроны цанговые ER с мини-гайкой EWS, присоединение к станку SK — 18 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулПрисоединение к станкуФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.SK40R11L100MNSK40 форма A81100168,4
31.SK40R11L130MNSK40 форма A111130198,4
31.SK40R11L160MNSK40 форма A141160228,4
31.SK40R16L100MNSK40 форма A81100168,4
31.SK40R16L130MNSK40 форма A111130198,4
31.SK40R16L160MNSK40 форма A141160228,4
31.SK40R25L100MNSK40 форма A81100168,4
31.SK40R25L130MNSK40 форма A111130198,4Текущая
31.SK40R25L160MNSK40 форма A141160228,4
31.SK50R16L100MNSK50 форма A81100201,8
31.SK50R16L130MNSK50 форма A111130231,8
31.SK50R16L160MNSK50 форма A141160261,8

Совместимость

Связанные позиции по данным производителя — 31 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.SK40R25L130MN.

Цанги29

  • 160 426E UP-Ø 1Цанга ER16 EWS 160 426E UP-Ø 1, Ø1 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 2Цанга ER16 EWS 160 426E UP-Ø 2, Ø2 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 3Цанга ER16 EWS 160 426E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 4Цанга ER16 EWS 160 426E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 5Цанга ER16 EWS 160 426E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 6Цанга ER16 EWS 160 426E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 7Цанга ER16 EWS 160 426E UP-Ø 7, Ø7 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 8Цанга ER16 EWS 160 426E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 9Цанга ER16 EWS 160 426E UP-Ø 9, Ø9 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E-Ø 1Цанга ER16 EWS 160 426E-Ø 1, Ø1 мм
  • 160 426E-Ø 1,5Цанга ER16 EWS 160 426E-Ø 1,5, Ø1,5 мм
  • 160 426E-Ø 2Цанга ER16 EWS 160 426E-Ø 2, Ø2 мм
  • 160 426E-Ø 2,5Цанга ER16 EWS 160 426E-Ø 2,5, Ø2,5 мм
  • 160 426E-Ø 3Цанга ER16 EWS 160 426E-Ø 3, Ø3 мм
  • 160 426E-Ø 3,5Цанга ER16 EWS 160 426E-Ø 3,5, Ø3,5 мм
  • 160 426E-Ø 4Цанга ER16 EWS 160 426E-Ø 4, Ø4 мм
  • 160 426E-Ø 4,5Цанга ER16 EWS 160 426E-Ø 4,5, Ø4,5 мм
  • 160 426E-Ø 5Цанга ER16 EWS 160 426E-Ø 5, Ø5 мм
  • 160 426E-Ø 5,5Цанга ER16 EWS 160 426E-Ø 5,5, Ø5,5 мм
  • 160 426E-Ø 6Цанга ER16 EWS 160 426E-Ø 6, Ø6 мм
  • 160 426E-Ø 6,5Цанга ER16 EWS 160 426E-Ø 6,5, Ø6,5 мм
  • 160 426E-Ø 7Цанга ER16 EWS 160 426E-Ø 7, Ø7 мм
  • 160 426E-Ø 7,5Цанга ER16 EWS 160 426E-Ø 7,5, Ø7,5 мм
  • 160 426E-Ø 8Цанга ER16 EWS 160 426E-Ø 8, Ø8 мм
  • 160 426E-Ø 8,5Цанга ER16 EWS 160 426E-Ø 8,5, Ø8,5 мм
  • 160 426E-Ø 9Цанга ER16 EWS 160 426E-Ø 9, Ø9 мм
  • 160 426E-Ø 9,5Цанга ER16 EWS 160 426E-Ø 9,5, Ø9,5 мм
  • 160 426E-Ø10Цанга ER16 EWS 160 426E-Ø10, Ø10 мм
  • 250 430E SATZ-Ø 2-16Набор цанг ER EWS 250 430E SATZ-Ø 2-16, DIN 6499, ISO 15488

Гайки цанговые1

  • 125DS-RFГайка зажимная для уплотнительных дисков EWS 125DS-RF, ER25

Ключи и отвёртки1

Документы по позиции

Для этой позиции документы пока не привязаны.
