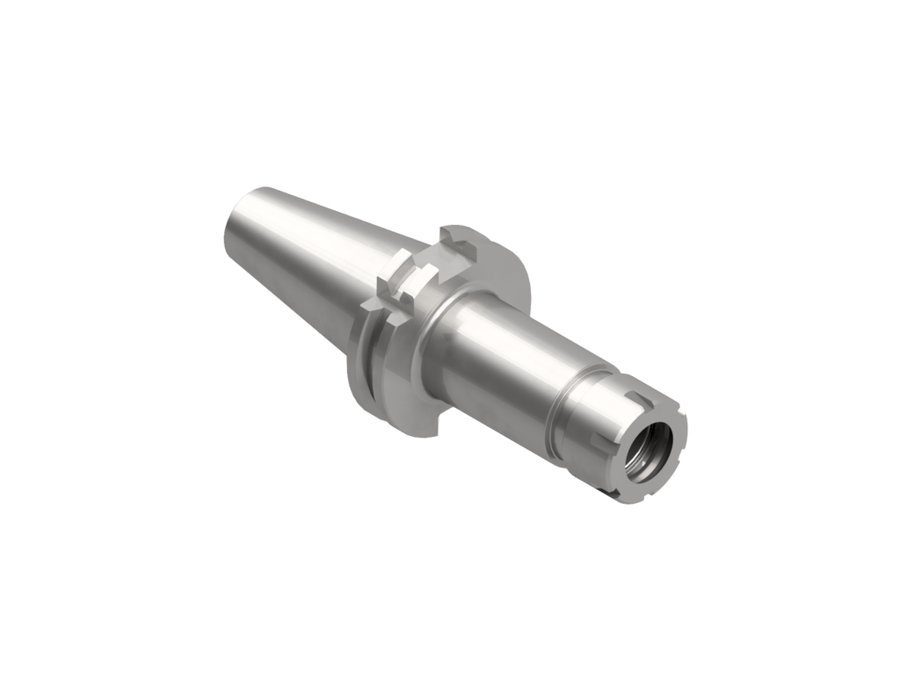

Патрон цанговый ER с мини-гайкой EWS 31.SK40R25L100MN, SK40, ER25, вылет LPR 100 мм
EWS · Патроны цанговые ER с мини-гайкой EWS с хвостовиком SK · арт. 31.SK40R25L100MN

Патрон цанговый ER с мини-гайкой EWS 31.SK40R25L100MN, SK40, ER25, вылет LPR 100 мм

Диаметр корпуса35 мм
Код интерфейса станкаSKG04001195
Код интерфейса инструментаSZD01600295
Размер цангиER25
Диаметр буртика63,55 мм
Исполнениенейтральное
Присоединение к станкуSK40 Form A
Функциональная длина81 мм
Вылет LPR100 мм
Масса1,2 кг
Общая длина168,4 мм
Заказной номер EWSW139987
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Другие типоразмеры серии

Патроны цанговые ER с мини-гайкой EWS с хвостовиком SK — 18 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулПрисоединение к станкуФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.SK40R11L100MNSK40 Form A81100168,4
31.SK40R11L130MNSK40 Form A111130198,4
31.SK40R11L160MNSK40 Form A141160228,4
31.SK40R16L100MNSK40 Form A81100168,4
31.SK40R16L130MNSK40 Form A111130198,4
31.SK40R16L160MNSK40 Form A141160228,4
31.SK40R25L100MNSK40 Form A81100168,4Текущая
31.SK40R25L130MNSK40 Form A111130198,4
31.SK40R25L160MNSK40 Form A141160228,4
31.SK50R16L100MNSK50 Form A81100201,8
31.SK50R16L130MNSK50 Form A111130231,8
31.SK50R16L160MNSK50 Form A141160261,8
Показать ещё · всего в серии 18

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.SK40R25L100MN.

Гайки цанговые1

  • 125DS-RFГайка зажимная для уплотнительных дисков EWS 125DS-RF, ER25

Ключи и отвёртки1

  • 225Ключ для зажимной гайки EWS 225

Цанги1

Документы по позиции

Для этой позиции документы пока не привязаны.
