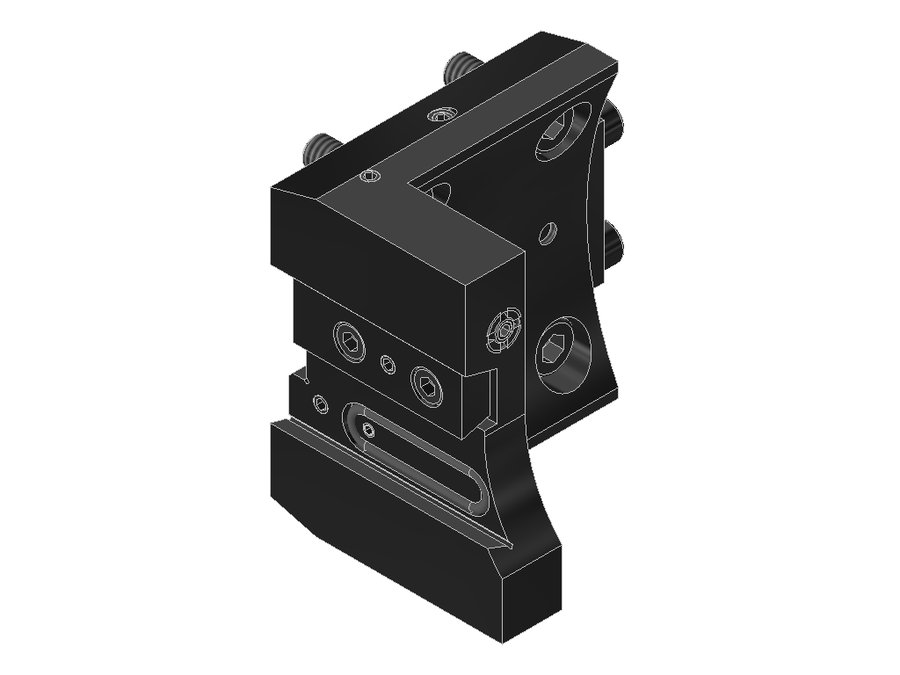

Державка для врезания и отрезки EWS 32.BMT26NTY3ÜKIK, BMT, размер 26
EWS · Державки для врезания и отрезки EWS, присоединение к станку BMT · арт. 32.BMT26NTY3ÜKIK

Державка для врезания и отрезки EWS 32.BMT26NTY3ÜKIK, BMT, размер 26

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB055A4415
Код интерфейса инструментаPMC02100195
Исполнениеправое
Присоединение к станкуBMT44
Присоединение инструментаотрезной нож 26
Вылет LPR66 мм
Масса1,196 кг
Высота83 мм
Общая длина78 мм
Ширина77 мм
Заказной номер EWS171172
Радиальная высота41,5 мм
Радиальная ширина46 мм
Функциональная ширина40,55 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 32.BMT26NTY3ÜKIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка отрезная

Совместимость с системами других производителей

Для отрезных лезвий с высотой хвостовика 26.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки для врезания и отрезки EWS, присоединение к станку BMT — 29 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
32.BMT26BMT45FLEXLIKлевоеBMT45отрезной нож 26809084,6
32.BMT26LT2000V16IKFLEXлевоеBMT55 Okumaотрезной нож 26———
32.BMT26NTY3ÜKIKправоеBMT44отрезной нож 26668378Текущая
32.BMT32BIGLIKлевоеBMT55 Bigliaотрезной нож 3291,510096,5
32.BMT32BIGLÜKIKлевоеBMT55 Bigliaотрезной нож 3291,510097
32.BMT32BMT45FLEXLIKлевоеBMT45отрезной нож 32809084,7
32.BMT32BMT55LIKлевоеBMT55отрезной нож 3285,510090,1
32.BMT32BMT55RIKлевоеBMT55отрезной нож 3285,510090,1
32.BMT32BMT65LIKлевоеBMT65отрезной нож 3285,510090,4
32.BMT32BMT65RIKправоеBMT65отрезной нож 3285,510090,4
32.BMT32BNDRIKправоеBMT45Aотрезной нож 32788084
32.BMT32KTW20IK——————

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 32.BMT26NTY3ÜKIK.

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
