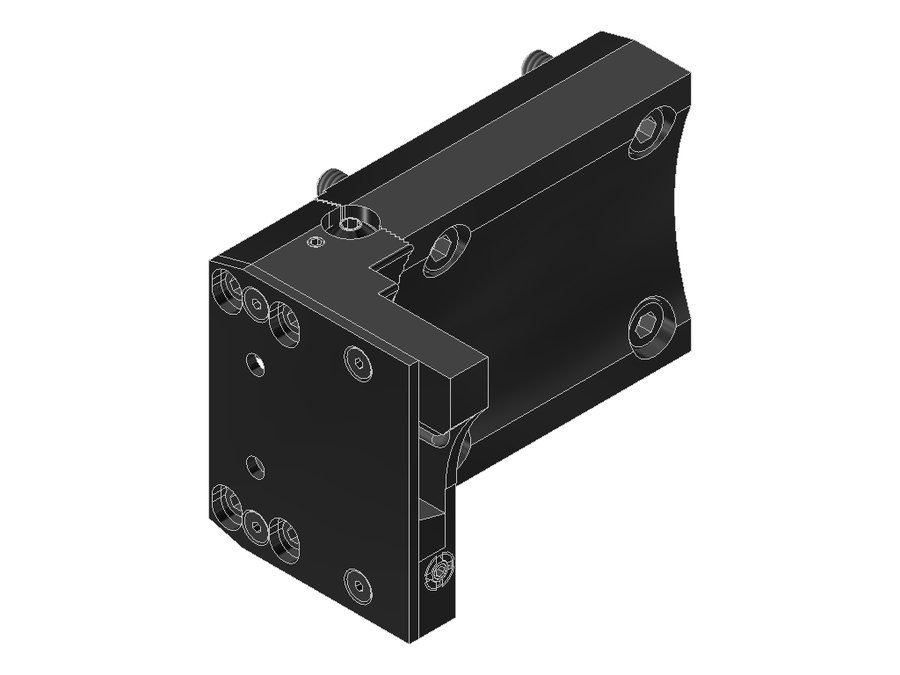

Державка для врезания и отрезки EWS 32.BMT32BNDRIK, BMT, размер 32
EWS · Державки для врезания и отрезки EWS, присоединение к станку BMT · арт. 32.BMT32BNDRIK

Державка для врезания и отрезки EWS 32.BMT32BNDRIK, BMT, размер 32

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB056A4515
Код интерфейса инструментаPMC02500195
Исполнениеправое
Присоединение к станкуBMT45A
Присоединение инструментаотрезной нож 32
Вылет LPR78 мм
Масса2,362 кг
Высота80 мм
Общая длина84 мм
Ширина130,93 мм
Заказной номер EWS212386
Радиальная высота40 мм
Радиальная ширина84,93 мм
Функциональная ширина72,93 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 32.BMT32BNDRIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка отрезная

Совместимость с системами других производителей

Для отрезных лезвий с высотой хвостовика 32.

Универсальное применение

С регулировкой по высоте для выставления высоты вершины инструмента на Y=0.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

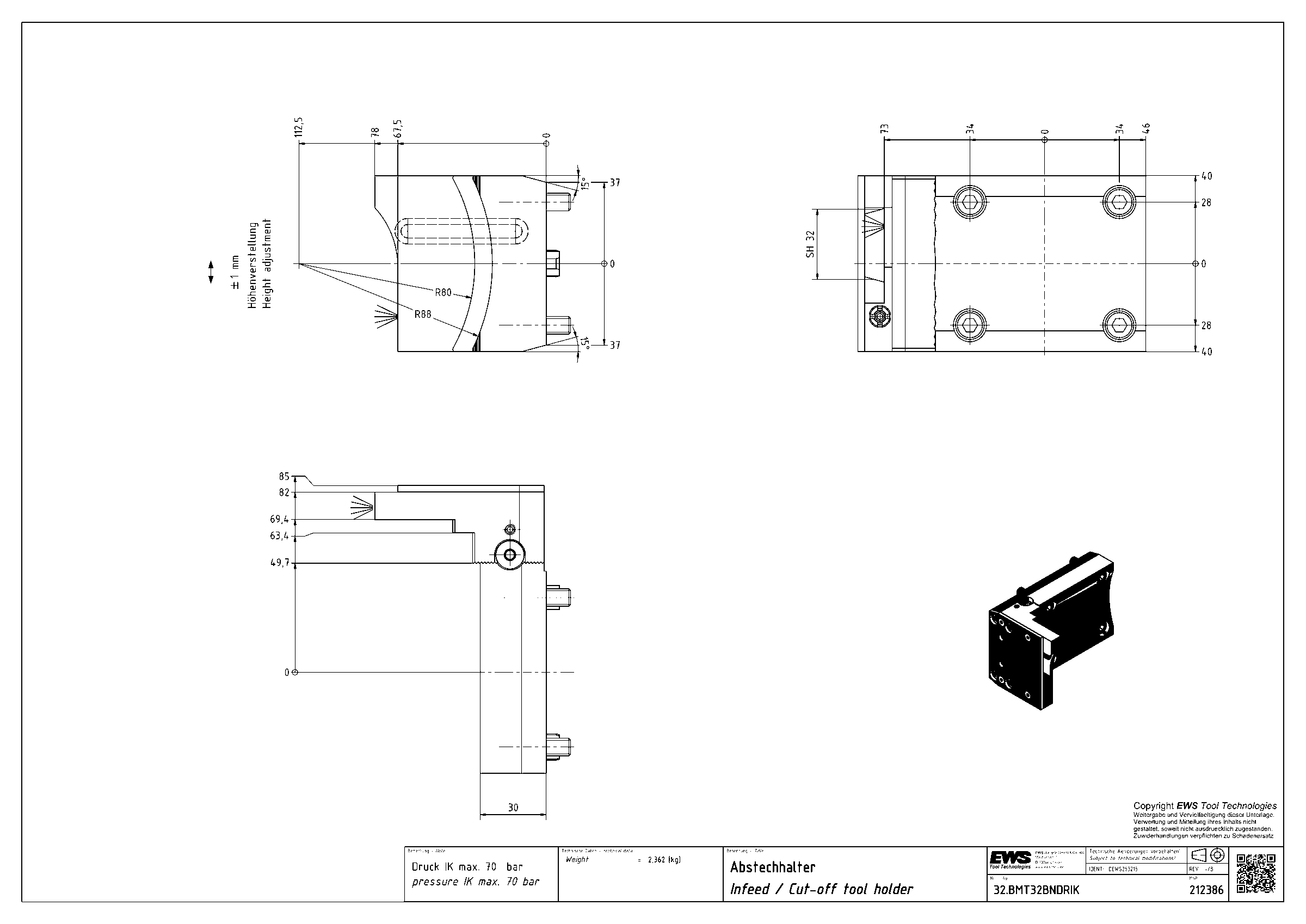

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки для врезания и отрезки EWS, присоединение к станку BMT — 29 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
32.BMT32BIGLÜKIKлевоеBMT55 Bigliaотрезной нож 3291,510097
32.BMT32BMT45FLEXLIKлевоеBMT45отрезной нож 32809084,7
32.BMT32BMT55LIKлевоеBMT55отрезной нож 3285,510090,1
32.BMT32BMT55RIKлевоеBMT55отрезной нож 3285,510090,1
32.BMT32BMT65LIKлевоеBMT65отрезной нож 3285,510090,4
32.BMT32BMT65RIKправоеBMT65отрезной нож 3285,510090,4
32.BMT32BNDRIKправоеBMT45Aотрезной нож 32788084Текущая
32.BMT32KTW20IK——————
32.BMT32LB2000IKFLEXлевоеBMT60B Okumaотрезной нож 3285100100
32.BMT32LB2000LIK-STATлевоеBMT45x70отрезной нож 32609879,5
32.BMT32LB4000IKFLEXправоеBMT60A Okumaотрезной нож 32———
32.BMT32LT2000V16IKFLEXлевоеBMT55 Okumaотрезной нож 328090113,5

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 32.BMT32BNDRIK.

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
