EWS · Державки для врезания и отрезки EWS для BMT · арт. 32.BMT32BMT65LIK

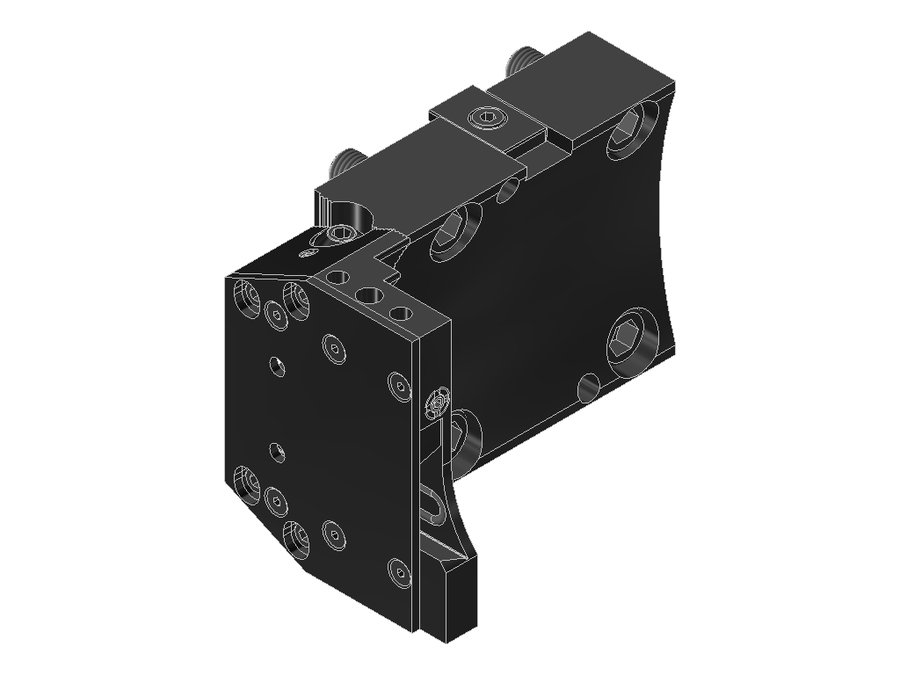

Державка для врезания и отрезки EWS 32.BMT32BMT65LIK, BMT, размер 32
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | PMC02500195 |
| Исполнение | левое |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | Parting off blade 32 |
| Функциональная длина | 0,5 мм |
| Вылет LPR | 85,5 мм |
| Масса | 3,336 кг |
| Высота | 100 мм |
| Общая длина | 90,4 мм |
| Ширина | 144,98 мм |
| Заказной номер EWS | 175324 |
| Радиальная высота | 50 мм |
| Радиальная ширина | 94,98 мм |
| Функциональная ширина | 82,98 мм |
Другие типоразмеры серии
Державки для врезания и отрезки EWS для BMT — 29 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 32.BMT26NTY3ÜKIK | BMT44 | Parting off blade 26 | 0 | 66 | 83 | 78 | |
| 32.BMT32BIGLIK | BMT55 Biglia | Parting off blade 32 | 6,5 | 91,5 | 100 | 96,5 | |
| 32.BMT32BIGLÜKIK | BMT55 Biglia | Parting off blade 32 | 6,5 | 91,5 | 100 | 97 | |
| 32.BMT32BMT45FLEXLIK | BMT45 | Parting off blade 32 | 0 | 80 | 90 | 84,7 | |
| 32.BMT32BMT55LIK | BMT55 | Parting off blade 32 | 0,5 | 85,5 | 100 | 90,1 | |
| 32.BMT32BMT55RIK | BMT55 | Parting off blade 32 | 0 | 85,5 | 100 | 90,1 | |
| 32.BMT32BMT65LIK | BMT65 | Parting off blade 32 | 0,5 | 85,5 | 100 | 90,4 | Текущая |
| 32.BMT32BMT65RIK | BMT65 | Parting off blade 32 | 0 | 85,5 | 100 | 90,4 | |
| 32.BMT32BNDRIK | BMT45A | Parting off blade 32 | 0 | 78 | 80 | 84 | |
| 32.BMT32KTW20IK | — | — | — | — | — | — | |
| 32.BMT32LB2000IKFLEX | BMT60B Okuma | Parting off blade 32 | 26 | 85 | 100 | 100 | |
| 32.BMT32LB2000LIK-STAT | BMT45x70 | Parting off blade 32 | 0 | 60 | 98 | 79,5 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 32.BMT32BMT65LIK.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250, MW-BMT-SKT250
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
