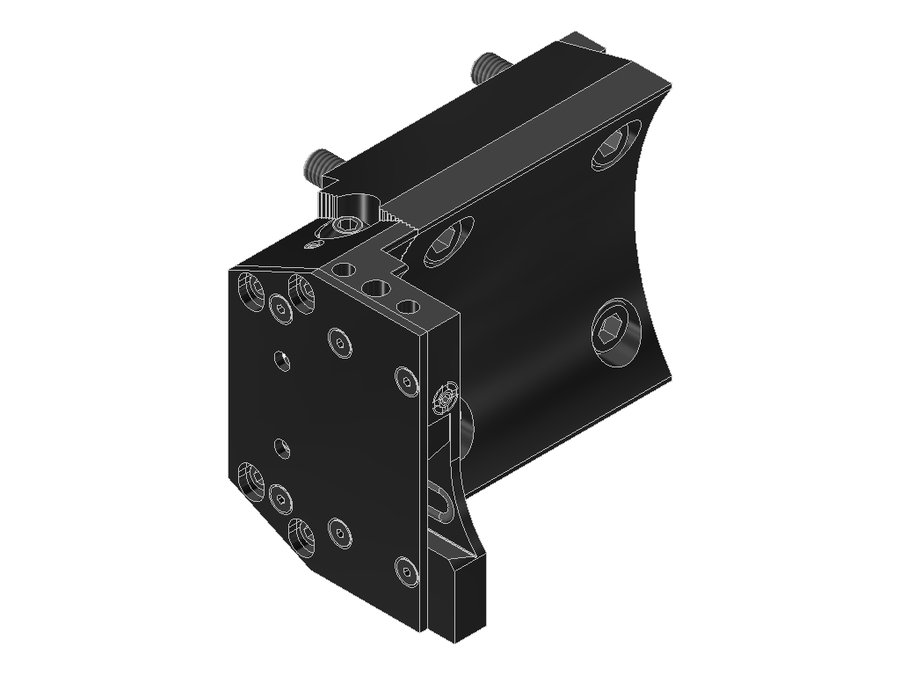

Державка для врезания и отрезки EWS 32.BMT32BIGLIK, BMT, размер 32
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB063A5515 |
| Код интерфейса инструмента | PMC02500195 |
| Исполнение | левое |
| Присоединение к станку | BMT55 Biglia |
| Присоединение инструмента | отрезной нож 32 |
| Функциональная длина | 6,5 мм |
| Вылет LPR | 91,5 мм |
| Масса | 3,558 кг |
| Высота | 100 мм |
| Общая длина | 96,5 мм |
| Ширина | 133,98 мм |
| Заказной номер EWS | 173768 |
| Радиальная высота | 50 мм |
| Радиальная ширина | 88,48 мм |
| Функциональная ширина | 76,48 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 32.BMT32BIGLIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка отрезная
Совместимость с системами других производителей
Для отрезных лезвий с высотой хвостовика 32.
Универсальное применение
С регулировкой по высоте для выставления высоты вершины инструмента на Y=0.
Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.
Другие типоразмеры серии
Державки для врезания и отрезки EWS, присоединение к станку BMT — 29 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Исполнение | Присоединение к станку | Присоединение инструмента | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 32.BMT26BMT45FLEXLIK | левое | BMT45 | отрезной нож 26 | 80 | 90 | 84,6 | |
| 32.BMT26LT2000V16IKFLEX | левое | BMT55 Okuma | отрезной нож 26 | — | — | — | |
| 32.BMT26NTY3ÜKIK | правое | BMT44 | отрезной нож 26 | 66 | 83 | 78 | |
| 32.BMT32BIGLIK | левое | BMT55 Biglia | отрезной нож 32 | 91,5 | 100 | 96,5 | Текущая |
| 32.BMT32BIGLÜKIK | левое | BMT55 Biglia | отрезной нож 32 | 91,5 | 100 | 97 | |
| 32.BMT32BMT45FLEXLIK | левое | BMT45 | отрезной нож 32 | 80 | 90 | 84,7 | |
| 32.BMT32BMT55LIK | левое | BMT55 | отрезной нож 32 | 85,5 | 100 | 90,1 | |
| 32.BMT32BMT55RIK | левое | BMT55 | отрезной нож 32 | 85,5 | 100 | 90,1 | |
| 32.BMT32BMT65LIK | левое | BMT65 | отрезной нож 32 | 85,5 | 100 | 90,4 | |
| 32.BMT32BMT65RIK | правое | BMT65 | отрезной нож 32 | 85,5 | 100 | 90,4 | |
| 32.BMT32BNDRIK | правое | BMT45A | отрезной нож 32 | 78 | 80 | 84 | |
| 32.BMT32KTW20IK | — | — | — | — | — | — |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 32.BMT32BIGLIK.
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
