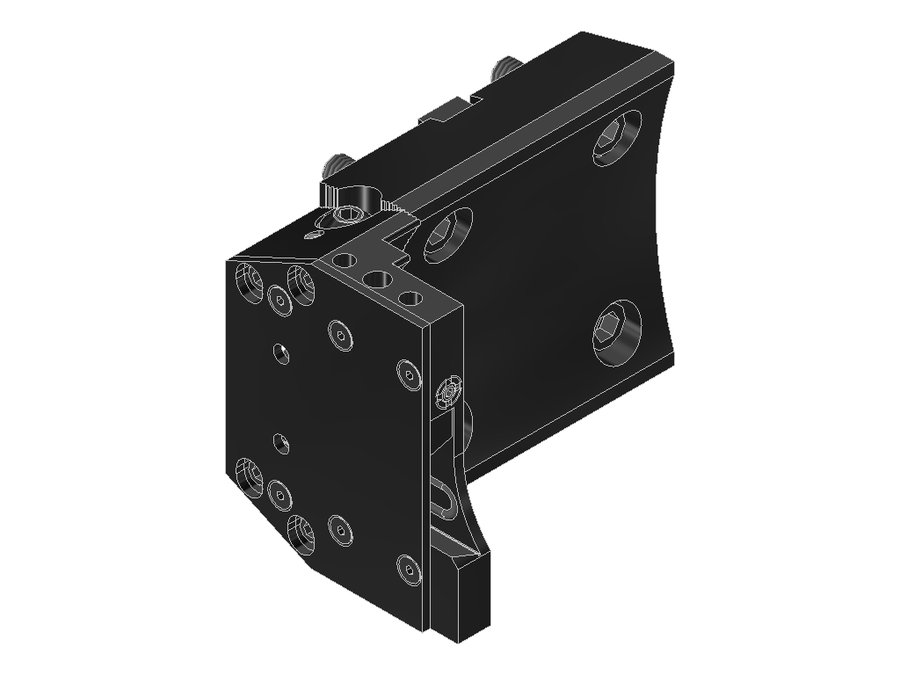

Державка для врезания и отрезки EWS 32.BMT32BMT55LIK, BMT, размер 32
EWS · Державки для врезания и отрезки EWS, присоединение к станку BMT · арт. 32.BMT32BMT55LIK

Державка для врезания и отрезки EWS 32.BMT32BMT55LIK, BMT, размер 32

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаPMC02500195
Исполнениелевое
Присоединение к станкуBMT55
Присоединение инструментаотрезной нож 32
Функциональная длина0,5 мм
Вылет LPR85,5 мм
Масса3,146 кг
Высота100 мм
Общая длина90,1 мм
Ширина135,48 мм
Заказной номер EWS182965
Радиальная высота50 мм
Радиальная ширина85,48 мм
Функциональная ширина73,48 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 32.BMT32BMT55LIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка отрезная

Совместимость с системами других производителей

Для отрезных лезвий с высотой хвостовика 32.

Универсальное применение

С регулировкой по высоте для выставления высоты вершины инструмента на Y=0.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки для врезания и отрезки EWS, присоединение к станку BMT — 29 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
32.BMT26BMT45FLEXLIKлевоеBMT45отрезной нож 26809084,6
32.BMT26LT2000V16IKFLEXлевоеBMT55 Okumaотрезной нож 26———
32.BMT26NTY3ÜKIKправоеBMT44отрезной нож 26668378
32.BMT32BIGLIKлевоеBMT55 Bigliaотрезной нож 3291,510096,5
32.BMT32BIGLÜKIKлевоеBMT55 Bigliaотрезной нож 3291,510097
32.BMT32BMT45FLEXLIKлевоеBMT45отрезной нож 32809084,7
32.BMT32BMT55LIKлевоеBMT55отрезной нож 3285,510090,1Текущая
32.BMT32BMT55RIKлевоеBMT55отрезной нож 3285,510090,1
32.BMT32BMT65LIKлевоеBMT65отрезной нож 3285,510090,4
32.BMT32BMT65RIKправоеBMT65отрезной нож 3285,510090,4
32.BMT32BNDRIKправоеBMT45Aотрезной нож 32788084
32.BMT32KTW20IK——————

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 32.BMT32BMT55LIK.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
