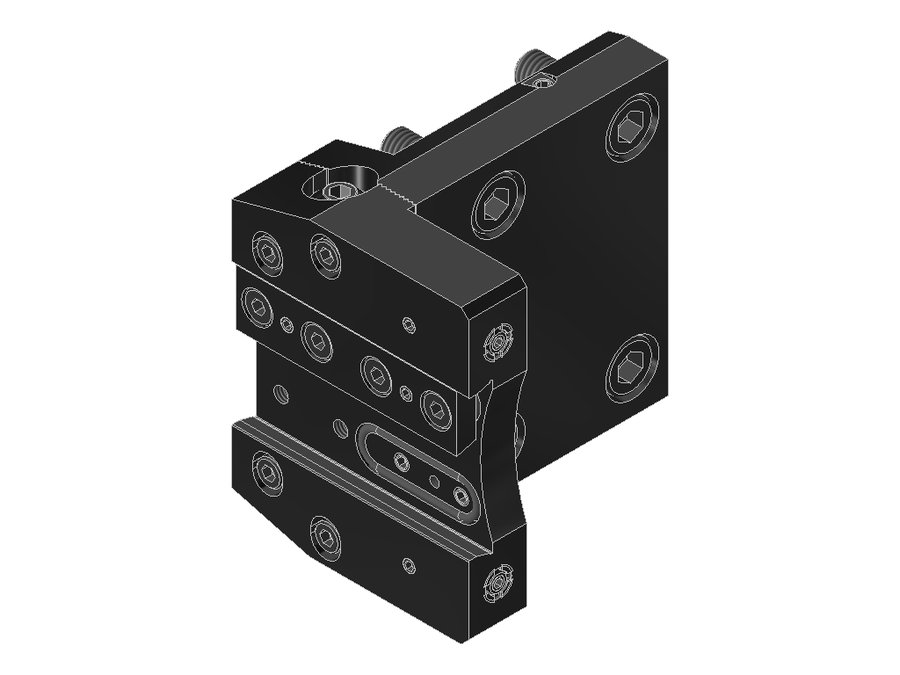

Державка для врезания и отрезки EWS 32.BMT32LB2000LIK-STAT, BMT, размер 32
EWS · Державки для врезания и отрезки EWS, присоединение к станку BMT · арт. 32.BMT32LB2000LIK-STAT

Державка для врезания и отрезки EWS 32.BMT32LB2000LIK-STAT, BMT, размер 32

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB070A0015
Код интерфейса инструментаPMC02500195
Исполнениелевое
Присоединение к станкуBMT45x70
Присоединение инструментаотрезной нож 32
Вылет LPR60 мм
Масса2,414 кг
Высота98 мм
Общая длина79,5 мм
Ширина107 мм
Заказной номер EWS223622
Радиальная высота49 мм
Радиальная ширина35 мм
Функциональная ширина26,97 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 32.BMT32LB2000LIK-STAT в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка отрезная

Совместимость с системами других производителей

Для отрезных лезвий с высотой хвостовика 32.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки для врезания и отрезки EWS, присоединение к станку BMT — 29 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
32.BMT32BMT55RIKлевоеBMT55отрезной нож 3285,510090,1
32.BMT32BMT65LIKлевоеBMT65отрезной нож 3285,510090,4
32.BMT32BMT65RIKправоеBMT65отрезной нож 3285,510090,4
32.BMT32BNDRIKправоеBMT45Aотрезной нож 32788084
32.BMT32KTW20IK——————
32.BMT32LB2000IKFLEXлевоеBMT60B Okumaотрезной нож 3285100100
32.BMT32LB2000LIK-STATлевоеBMT45x70отрезной нож 32609879,5Текущая
32.BMT32LB4000IKFLEXправоеBMT60A Okumaотрезной нож 32———
32.BMT32LT2000V16IKFLEXлевоеBMT55 Okumaотрезной нож 328090113,5
32.BMT32NLLIKлевоеBMT60 DMG Moriотрезной нож 3294,6104109,6
32.BMT32NLLÜKIKлевоеBMT60 DMG Moriотрезной нож 3294,6104109,6
32.BMT32NZLIKлевоеBMT40 DMG Moriотрезной нож 329180103,1

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 32.BMT32LB2000LIK-STAT.

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
