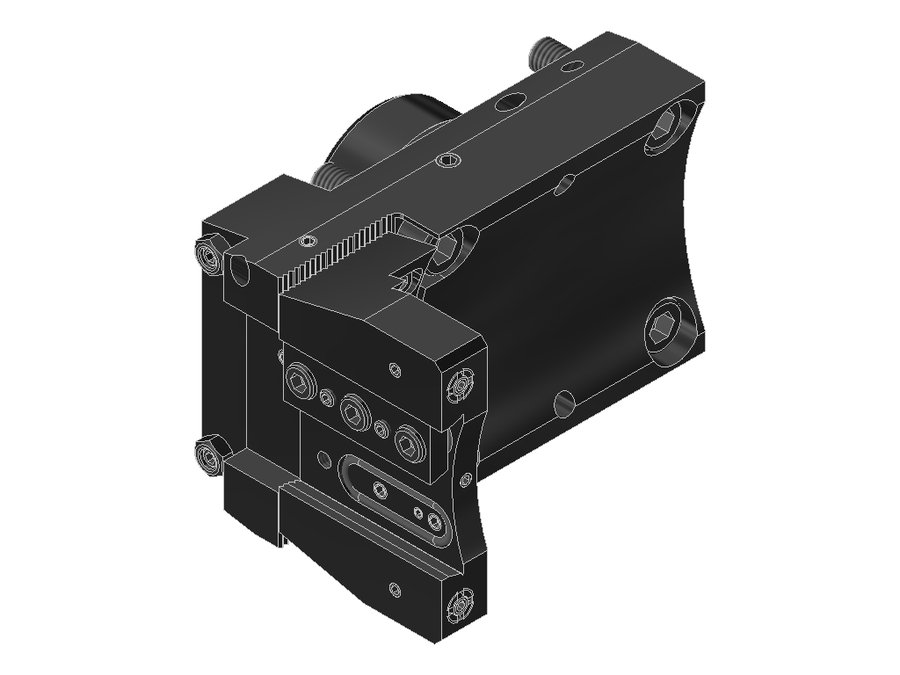

Державка для врезания и отрезки EWS 32.BMT32LT2000V16IKFLEX, BMT, размер 32
EWS · Державки для врезания и отрезки EWS, присоединение к станку BMT · арт. 32.BMT32LT2000V16IKFLEX

Державка для врезания и отрезки EWS 32.BMT32LT2000V16IKFLEX, BMT, размер 32

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Угол выхода0°
Код интерфейса станкаFLB065A5515
Код интерфейса инструментаPMC02500195
Исполнениелевое
Присоединение к станкуBMT55 Okuma
Присоединение инструментаотрезной нож 32
Вылет LPR80 мм
Масса3,929 кг
Высота90 мм
Общая длина113,5 мм
Ширина141 мм
Заказной номер EWS190606
Радиальная высота45 мм
Радиальная ширина90 мм
Функциональная ширина82 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 32.BMT32LT2000V16IKFLEX в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка отрезная

Совместимость с системами других производителей

Для отрезных лезвий с высотой хвостовика 32.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки для врезания и отрезки EWS, присоединение к станку BMT — 29 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
32.BMT32BMT65RIKправоеBMT65отрезной нож 3285,510090,4
32.BMT32BNDRIKправоеBMT45Aотрезной нож 32788084
32.BMT32KTW20IK——————
32.BMT32LB2000IKFLEXлевоеBMT60B Okumaотрезной нож 3285100100
32.BMT32LB2000LIK-STATлевоеBMT45x70отрезной нож 32609879,5
32.BMT32LB4000IKFLEXправоеBMT60A Okumaотрезной нож 32———
32.BMT32LT2000V16IKFLEXлевоеBMT55 Okumaотрезной нож 328090113,5Текущая
32.BMT32NLLIKлевоеBMT60 DMG Moriотрезной нож 3294,6104109,6
32.BMT32NLLÜKIKлевоеBMT60 DMG Moriотрезной нож 3294,6104109,6
32.BMT32NZLIKлевоеBMT40 DMG Moriотрезной нож 329180103,1
32.BMT32NZLÜKIKлевоеBMT40 DMG Moriотрезной нож 329180103,1
32.BMT32QSM200LIKлевоеBMT68 Mazakотрезной нож 328684110

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 32.BMT32LT2000V16IKFLEX.

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
