EWS · Державки токарные продольные EWS для VDI · арт. 4.2519.05RLIKDML1=55

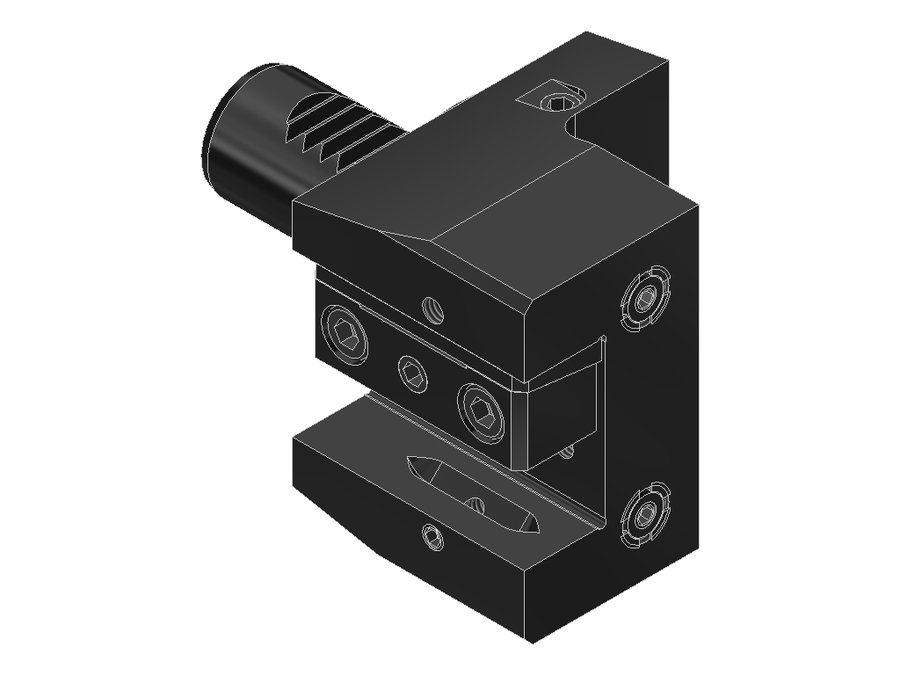

Державка токарная продольная EWS 4.2519.05RLIKDML1=55, хвостовик Ø25, сечение 19.05×19.05 мм
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | ZYV02500115 |
| Код интерфейса инструмента | VKT12120135 |
| Диаметр хвостовика | 25 мм |
| Исполнение | левое |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | хвостовик 3/4"x3/4" |
| Функциональная длина | 0 мм |
| Вылет LPR | 55 мм |
| Масса | 1,374 кг |
| Высота | 70 мм |
| Общая длина | 103 мм |
| Ширина | 69 мм |
| Заказной номер EWS | 236566 |
| Радиальная высота | 35 мм |
| Радиальная ширина | 39 мм |
| Функциональная ширина | 19,95 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Диаметр хвостовика, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 3.6032/25 | VDI60 | хвостовик 32x32 | 0 | 125 | 60 | 219 | |
| 4.40C4RLL1=83X42 | VDI40 | PSC 40 | 83 | 83 | 40 | 146 | |
| 4.40C5RLL1=85X34 | VDI40 | PSC 50 | 85 | 85 | 40 | 148 | |
| 4.2516/12 | VDI25 | хвостовик 16x16 | 0 | 55 | 25 | 103 | |
| 4.2516/12RL | VDI25 | хвостовик 16x16 | 0 | 55 | 25 | 103 | |
| 4.2516RLIK | VDI25 | хвостовик 16x16 | 0 | 55 | 25 | 103 | |
| 4.2519.05RLIKDML1=55 | VDI25 | хвостовик 3/4"x3/4" | 0 | 55 | 25 | 103 | Текущая |
| 4.2520 | VDI25 | хвостовик 20x20 | 0 | 55 | 25 | 103 | |
| 4.2520RL | VDI25 | хвостовик 20x20 | 0 | 55 | 25 | 103 | |
| 4.2520RLIK | VDI25 | хвостовик 20x20 | 0 | 55 | 25 | 103 | |
| 4.2520RLIKDML1=55 | VDI25 | хвостовик 20x20 | 0 | 55 | 25 | 103 | |
| 4.3019.05RLIKDML1=65 | VDI30 | хвостовик 3/4"x3/4" | 0 | 65 | 30 | 120 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.2519.05RLIKDML1=55.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
