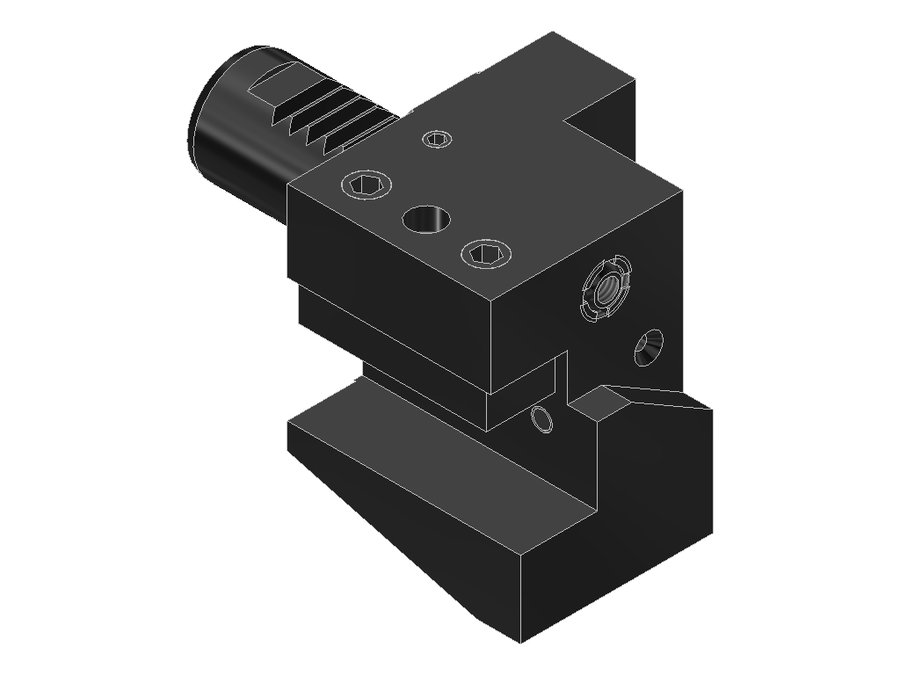

Державка токарная продольная EWS 4.2520RL, хвостовик Ø25, сечение 20×20 мм
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | ZYV02500115 |
| Код интерфейса инструмента | VKT20200115 |
| Диаметр хвостовика | 25 мм |
| Исполнение | левое |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | хвостовик 20x20 |
| Вылет LPR | 55 мм |
| Масса | 1,221 кг |
| Высота | 66 мм |
| Общая длина | 103 мм |
| Ширина | 62 мм |
| Заказной номер EWS | 186203 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 37 мм |
| Функциональная ширина | 19 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 4.2520RL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная левая, перевёрнутая, форма C2
Токарная державка левого исполнения для левых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Вылет LPR, мм | Диаметр хвостовика, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.40C5RLL1=85X34 | VDI40 | PSC 50 | 85 | 40 | 80 | 148 | |
| 4.2516/12 | VDI25 | хвостовик 16x16 | 55 | 25 | 55 | 103 | |
| 4.2516/12RL | VDI25 | хвостовик 16x16 | 55 | 25 | 55 | 103 | |
| 4.2516RLIK | VDI25 | хвостовик 16x16 | 55 | 25 | 55 | 103 | |
| 4.2519.05RLIKDML1=55 | VDI25 | хвостовик 3/4"x3/4" | 55 | 25 | 70 | 103 | |
| 4.2520 | VDI25 | хвостовик 20x20 | 55 | 25 | 66 | 103 | |
| 4.2520RL | VDI25 | хвостовик 20x20 | 55 | 25 | 66 | 103 | Текущая |
| 4.2520RLIK | VDI25 | хвостовик 20x20 | 55 | 25 | 66 | 103 | |
| 4.2520RLIKDML1=55 | VDI25 | хвостовик 20x20 | 55 | 25 | 70 | 103 | |
| 4.3019.05RLIKDML1=65 | VDI30 | хвостовик 3/4"x3/4" | 65 | 30 | 76 | 120 | |
| 4.3020/16 | VDI30 | хвостовик 20x20 | 70 | 30 | 66 | 125 | |
| 4.3020IK | VDI30 | хвостовик 20x20 | 70 | 30 | 66 | 125 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.2520RL.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
