Державка токарная продольная EWS 4.2520, хвостовик Ø25, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 4.2520

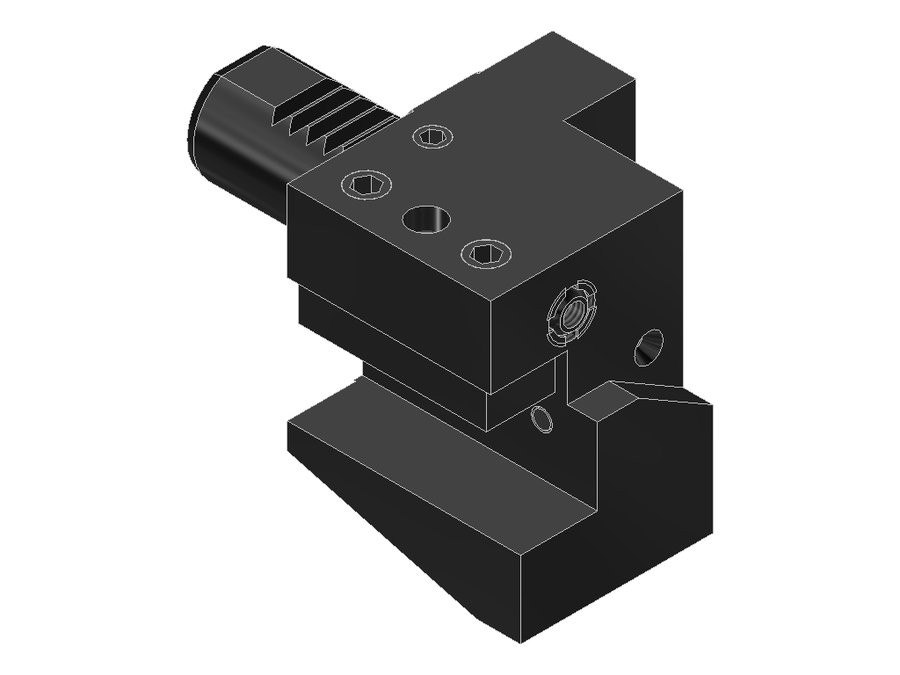

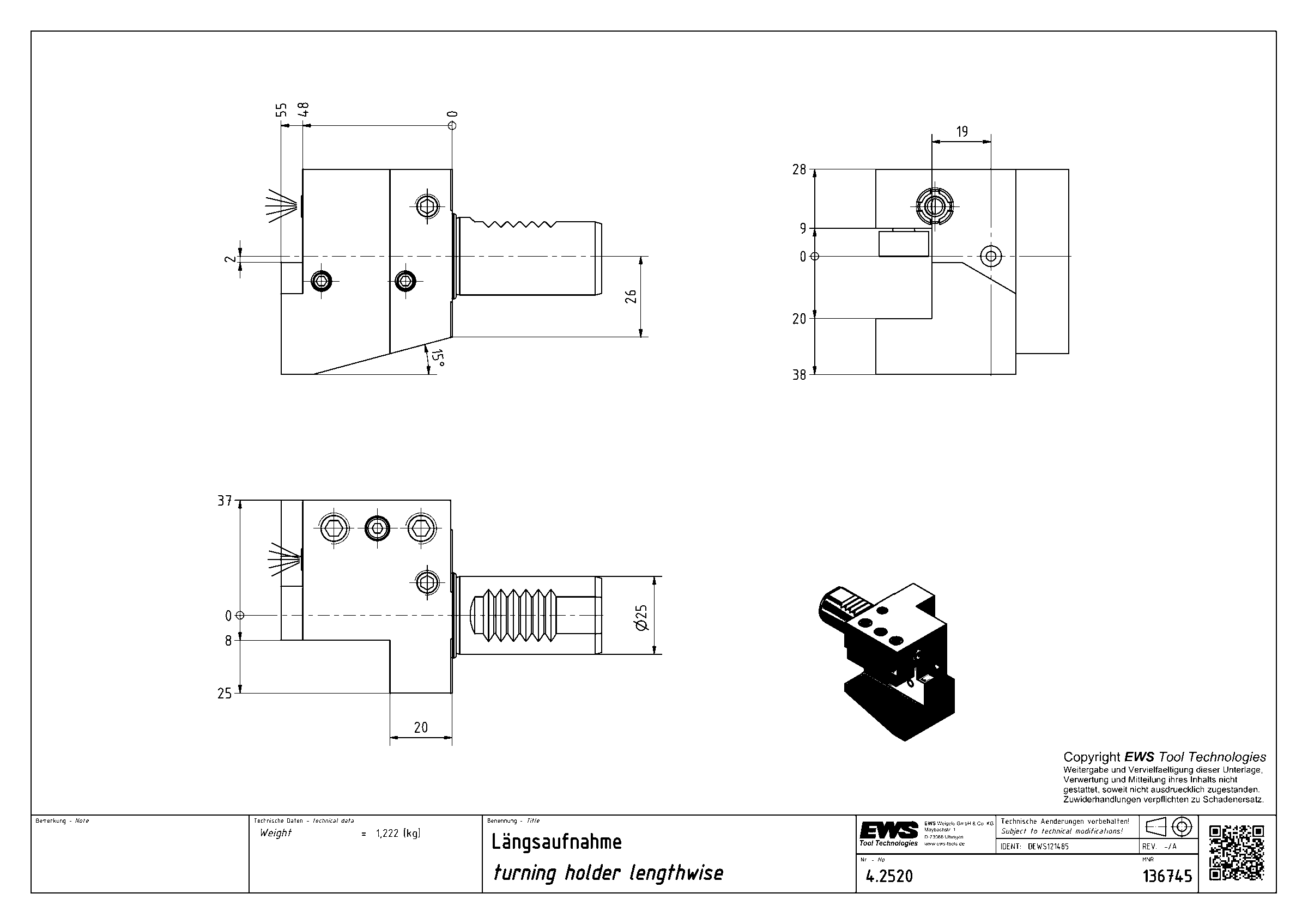

Державка токарная продольная EWS 4.2520, хвостовик Ø25, сечение 20×20 мм

Угол выхода0°
Код интерфейса станкаZYV02500115
Код интерфейса инструментаVKT20200115
Диаметр хвостовика25 мм
Исполнениелевое
Присоединение к станкуVDI25
Присоединение инструментахвостовик 20x20
Вылет LPR55 мм
Масса1,222 кг
Высота66 мм
Общая длина103 мм
Ширина62 мм
Заказной номер EWS136745
Радиальная высота38 мм
Радиальная ширина37 мм
Функциональная ширина19 мм
