EWS · Державки токарные продольные EWS для VDI · арт. 4.4025IK

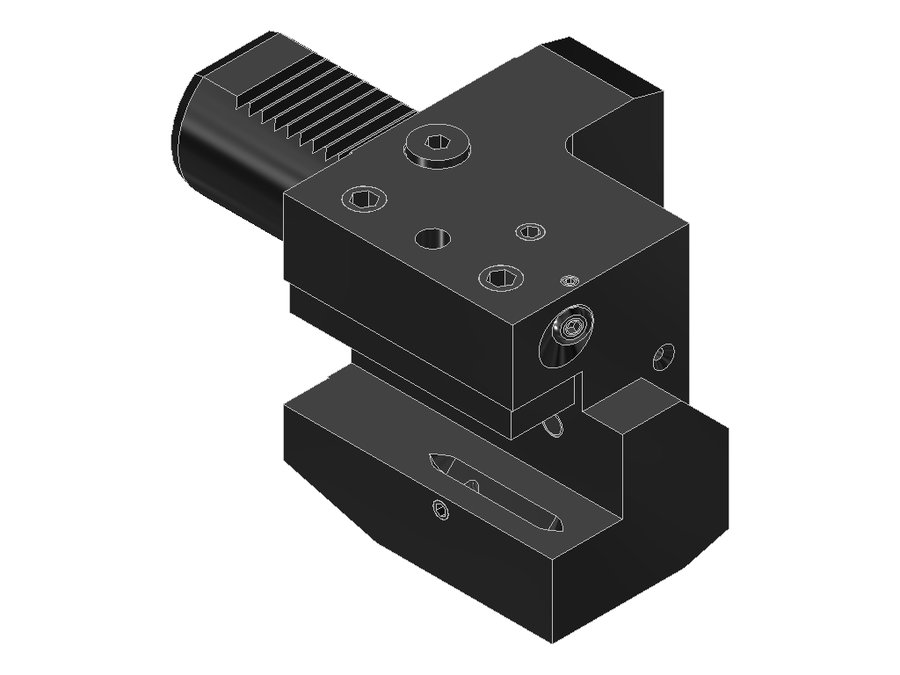

Державка токарная продольная EWS 4.4025IK, хвостовик Ø40, сечение 25×25 мм
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | VKT25250115 |
| Диаметр хвостовика | 40 мм |
| Исполнение | левое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 0 мм |
| Вылет LPR | 85 мм |
| Масса | 3,374 кг |
| Высота | 80,5 мм |
| Общая длина | 148 мм |
| Ширина | 90 мм |
| Заказной номер EWS | 178287 |
| Радиальная высота | 48 мм |
| Радиальная ширина | 47,5 мм |
| Функциональная ширина | 25,5 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Диаметр хвостовика, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.4020SQT10 | VDI40 shaft rotated 30° | хвостовик 20x20 | 0 | 150 | 40 | 210 | |
| 4.4020SQT10IK | VDI40 shaft rotated 30° | хвостовик 20x20 | 0 | 100 | 40 | 160 | |
| 4.4025.4SQT15 | VDI40 shaft rotated 30° | хвостовик 1"x1" | 0 | 120 | 40 | 180 | |
| 4.4025/20 | VDI40 | хвостовик 25x25 | 0 | 85 | 40 | 148 | |
| 4.4025G300RLIKW | VDI40 | хвостовик 25x25 | 0 | 62 | 40 | 125 | |
| 4.4025G300RLW | VDI40 | хвостовик 25x25 | 0 | 62 | 40 | 125 | |
| 4.4025IK | VDI40 | хвостовик 25x25 | 0 | 85 | 40 | 148 | Текущая |
| 4.4025NZ2000RL | VDI40 | хвостовик 25x25 | 0 | 95 | 40 | 148 | |
| 4.4025RLIK-PL | VDI40 Proline | хвостовик 25x25 | 0 | 85 | 40 | 148 | |
| 4.4025SQT15 | VDI40 shaft rotated 30° | хвостовик 25x25 | 0 | 120 | 40 | 180 | |
| 4.4025SQT15IK | VDI40 shaft rotated 30° | хвостовик 25x25 | 0 | 120 | 40 | 180 | |
| 4.5025SQT28 | VDI50 shaft rotated 30° | хвостовик 25x25 | 0 | 150 | 50 | 225,1 |
