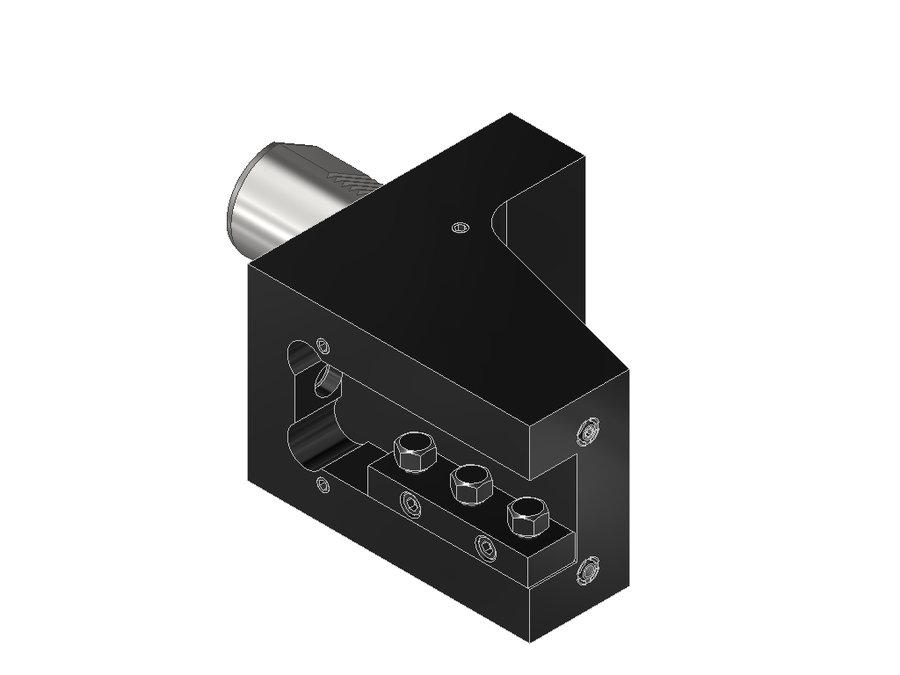

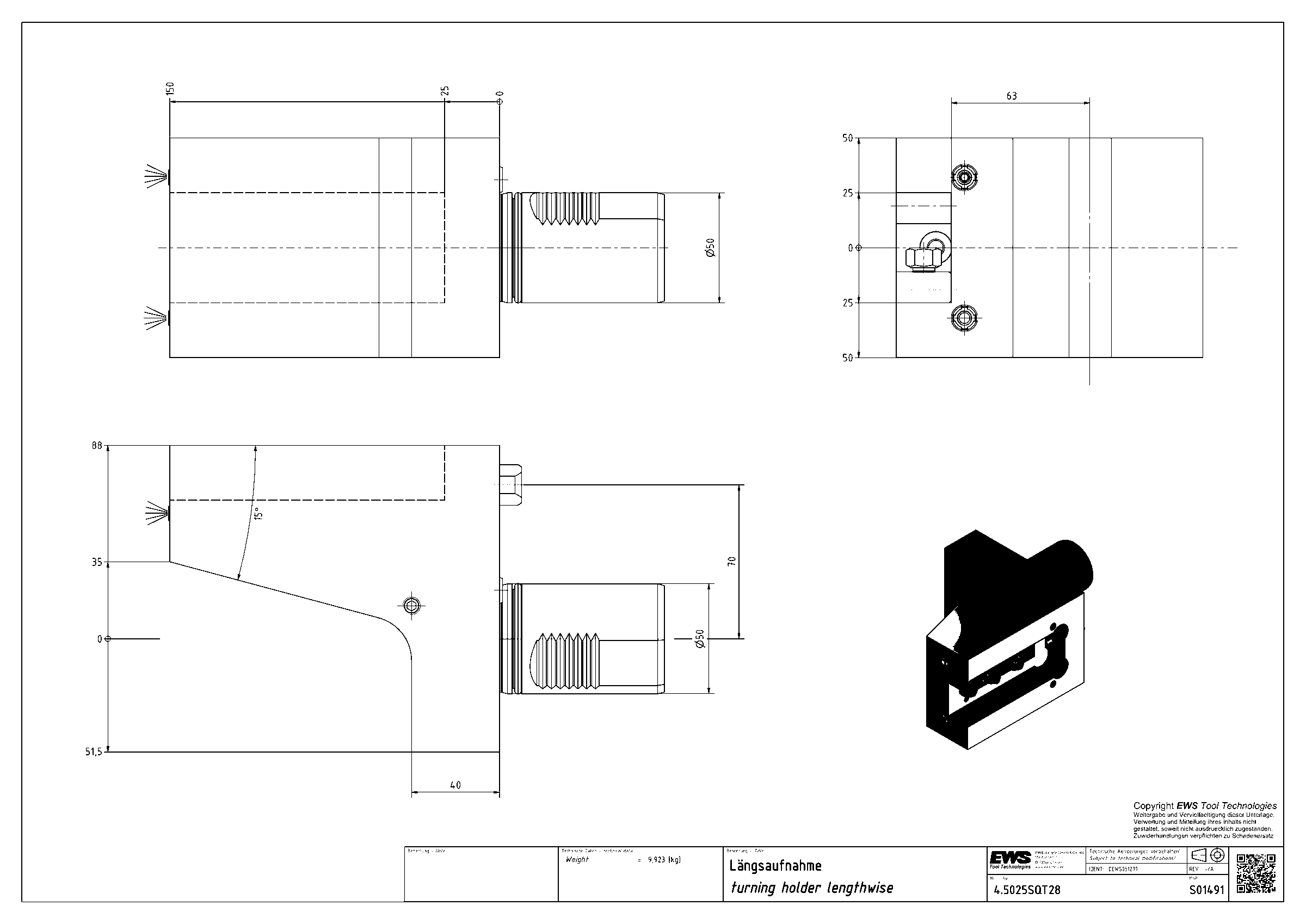

Державка токарная продольная EWS 4.5025SQT28, хвостовик Ø50, сечение 25×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 4.5025SQT28

Державка токарная продольная EWS 4.5025SQT28, хвостовик Ø50, сечение 25×25 мм

Система фиксации в гнездештифт
Угол выхода0°
Код интерфейса станкаZYV05000315
Код интерфейса инструментаVKT25250115
Диаметр хвостовика50 мм
Исполнениелевое
Присоединение к станкуVDI50, хвостовик повёрнут на 30°
Присоединение инструментахвостовик 25x25
Вылет LPR150 мм
Масса9,923 кг
Высота100 мм
Общая длина225,1 мм
Ширина139,5 мм
Заказной номер EWSS01491
Радиальная высота50 мм
Радиальная ширина88 мм
Функциональная ширина63 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.5025SQT28 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
4.4025G300RLWVDI40хвостовик 25x25624086125
4.4025IKVDI40хвостовик 25x25854080,5148
4.4025NZ2000RLVDI40хвостовик 25x259540100148
4.4025RLIK-PLVDI40 Prolineхвостовик 25x25854095148
4.4025SQT15VDI40, хвостовик повёрнут на 30°хвостовик 25x2512040100180
4.4025SQT15IKVDI40, хвостовик повёрнут на 30°хвостовик 25x2512040100180
4.5025SQT28VDI50, хвостовик повёрнут на 30°хвостовик 25x2515050100225,1Текущая
4.5032/25VDI50хвостовик 32x321005095178
4.5032SQT28VDI50, хвостовик повёрнут на 30°хвостовик 32x3215050114225,1
4.6032/25VDI60хвостовик 32x3212560105219
4.BMT25CTX510BMT/VDI40 гибридныйхвостовик 25x2558—90—
4.BMT25CTX510IKBMT/VDI40 гибридныйхвостовик 25x2558—90—

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.5025SQT28.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
