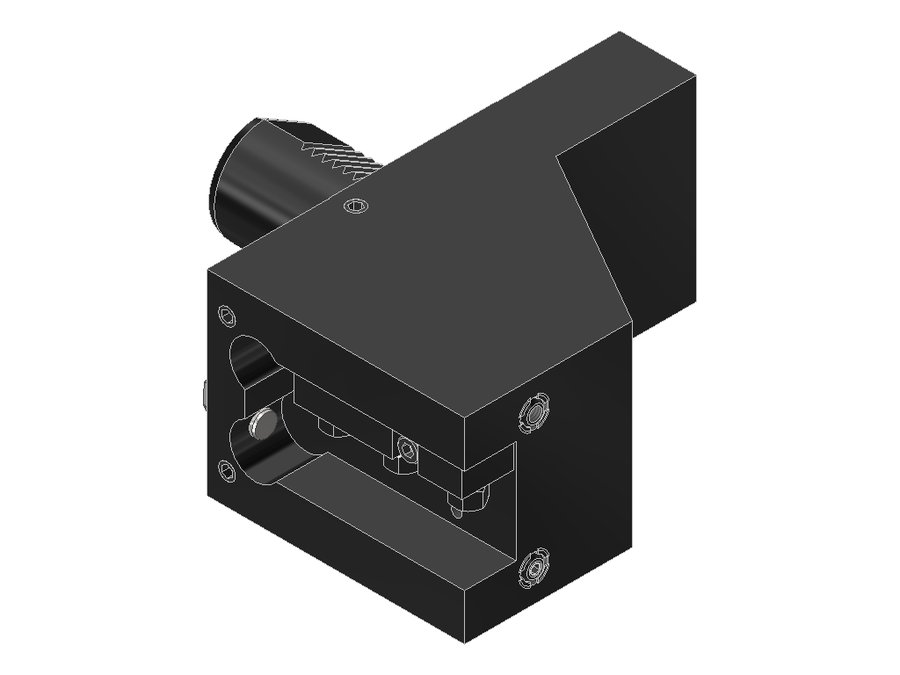

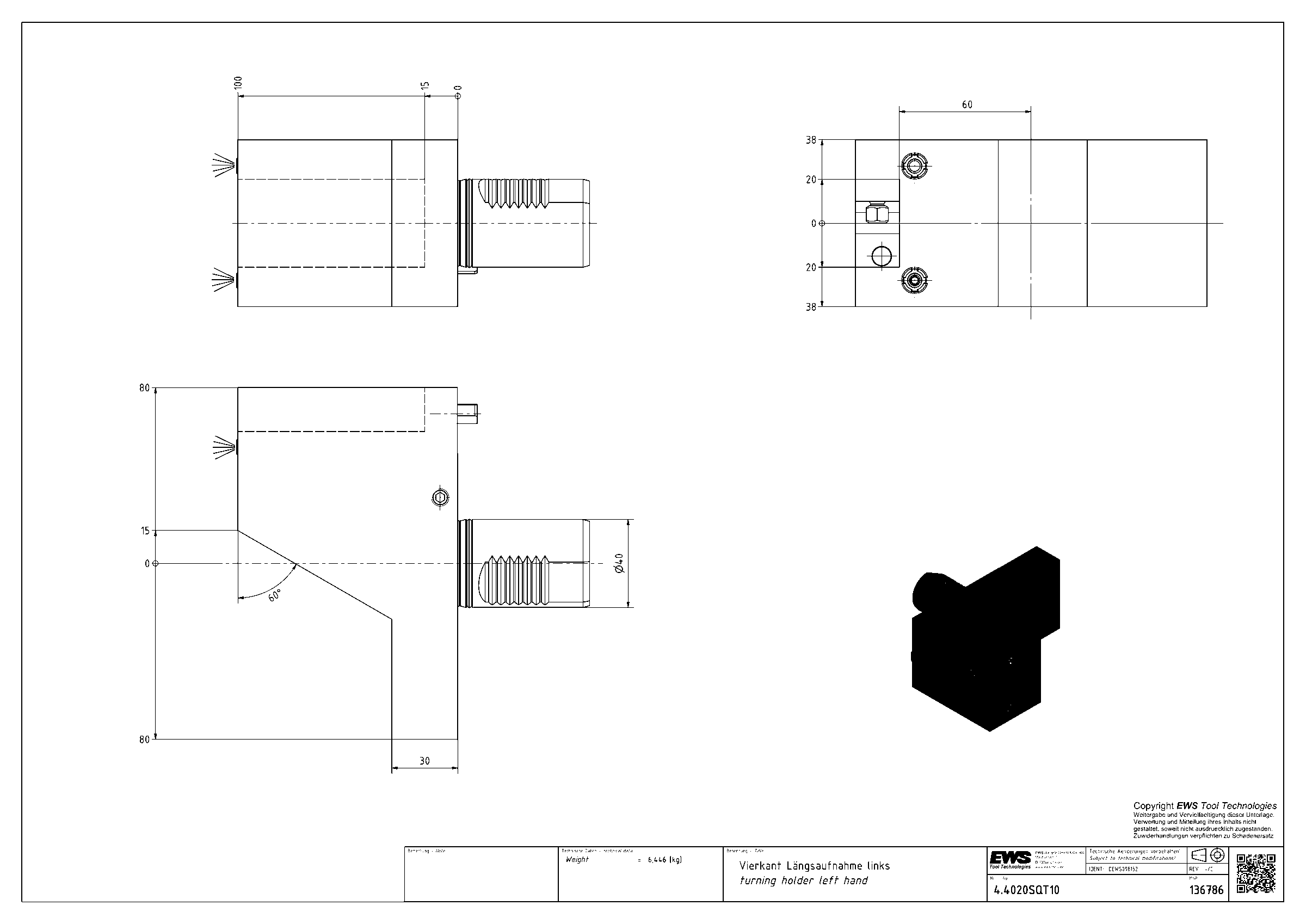

Державка токарная продольная EWS 4.4020SQT10, хвостовик Ø40, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 4.4020SQT10

Державка токарная продольная EWS 4.4020SQT10, хвостовик Ø40, сечение 20×20 мм

Система фиксации в гнездештифт
Угол выхода0°
Код интерфейса станкаZYV04000315
Код интерфейса инструментаVKT20200115
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40, хвостовик повёрнут на 30°
Присоединение инструментахвостовик 20x20
Вылет LPR150 мм
Масса6,446 кг
Высота100 мм
Общая длина210 мм
Ширина150 мм
Заказной номер EWS136786
Радиальная высота50 мм
Радиальная ширина85 мм
Функциональная ширина55 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.4020SQT10 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
4.3020RLIK-PLVDI30 Prolineхвостовик 20x20603076115
4.3020RLIKDML1=65VDI30хвостовик 20x20653076120
4.3020RLIKDML1=80VDI30хвостовик 20x20803076135
4.3025/20G300RLIKWVDI30хвостовик 25x25703080,5125
4.3025G300RLVDI30хвостовик 25x25703080,5125
4.3025G300RLIKVDI30хвостовик 25x25703080,5125
4.4020SQT10VDI40, хвостовик повёрнут на 30°хвостовик 20x2015040100210Текущая
4.4020SQT10IKVDI40, хвостовик повёрнут на 30°хвостовик 20x201004076160
4.4025.4SQT15VDI40, хвостовик повёрнут на 30°хвостовик 1"x1"12040100180
4.4025/20VDI40хвостовик 25x25854080,5148
4.4025G300RLIKWVDI40хвостовик 25x25624086125
4.4025G300RLWVDI40хвостовик 25x25624086125

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.4020SQT10.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
