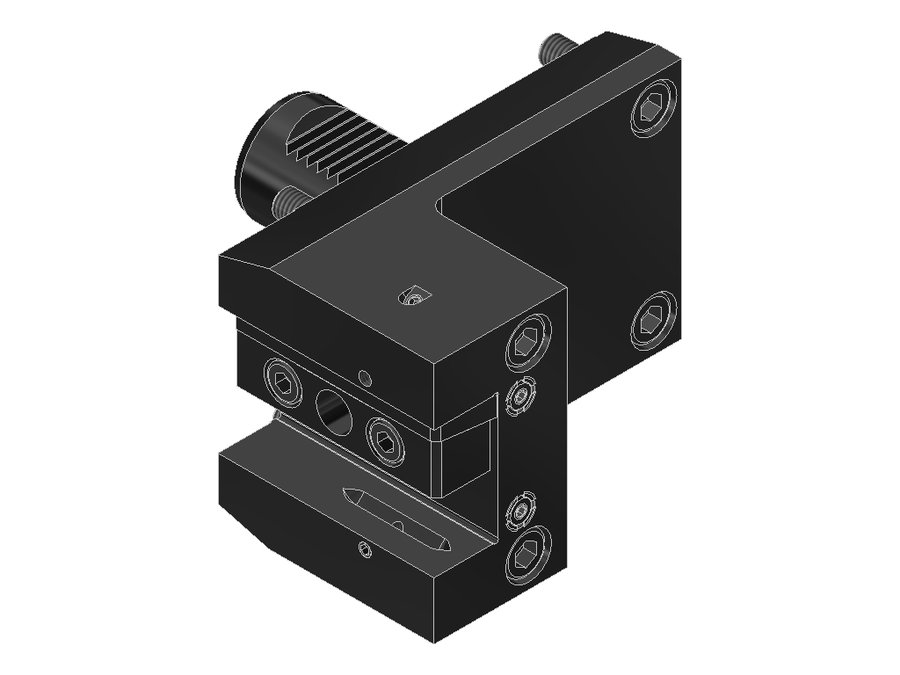

Державка токарная продольная EWS 4.4025RLIK-PL, хвостовик Ø40, сечение 25×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 4.4025RLIK-PL

Державка токарная продольная EWS 4.4025RLIK-PL, хвостовик Ø40, сечение 25×25 мм

Угол выхода0°
Код интерфейса станкаZYV04000515
Код интерфейса инструментаVKT25250115
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40 Proline
Присоединение инструментахвостовик 25x25
Вылет LPR85 мм
Масса5,222 кг
Высота95 мм
Общая длина148 мм
Ширина152 мм
Заказной номер EWS190684
Радиальная высота47,5 мм
Радиальная ширина89 мм
Функциональная ширина64 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.4025RLIK-PL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
4.4025.4SQT15VDI40, хвостовик повёрнут на 30°хвостовик 1"x1"12040100180
4.4025/20VDI40хвостовик 25x25854080,5148
4.4025G300RLIKWVDI40хвостовик 25x25624086125
4.4025G300RLWVDI40хвостовик 25x25624086125
4.4025IKVDI40хвостовик 25x25854080,5148
4.4025NZ2000RLVDI40хвостовик 25x259540100148
4.4025RLIK-PLVDI40 Prolineхвостовик 25x25854095148Текущая
4.4025SQT15VDI40, хвостовик повёрнут на 30°хвостовик 25x2512040100180
4.4025SQT15IKVDI40, хвостовик повёрнут на 30°хвостовик 25x2512040100180
4.5025SQT28VDI50, хвостовик повёрнут на 30°хвостовик 25x2515050100225,1
4.5032/25VDI50хвостовик 32x321005095178
4.5032SQT28VDI50, хвостовик повёрнут на 30°хвостовик 32x3215050114225,1

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.4025RLIK-PL.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
