Державка токарная продольная EWS 4.4025.4SQT15, хвостовик Ø40, сечение 25,4×25,4 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 4.4025.4SQT15

Державка токарная продольная EWS 4.4025.4SQT15, хвостовик Ø40, сечение 25,4×25,4 мм

Система фиксации в гнездештифт
Угол выхода0°
Код интерфейса станкаZYV04000315
Код интерфейса инструментаVKT16160135
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40, хвостовик повёрнут на 30°
Присоединение инструментахвостовик 1"x1"
Вылет LPR120 мм
Высота100 мм
Общая длина180 мм
Ширина166 мм
Заказной номер EWS173835
Радиальная высота50 мм
Радиальная ширина88 мм
Функциональная ширина63 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.4025.4SQT15 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

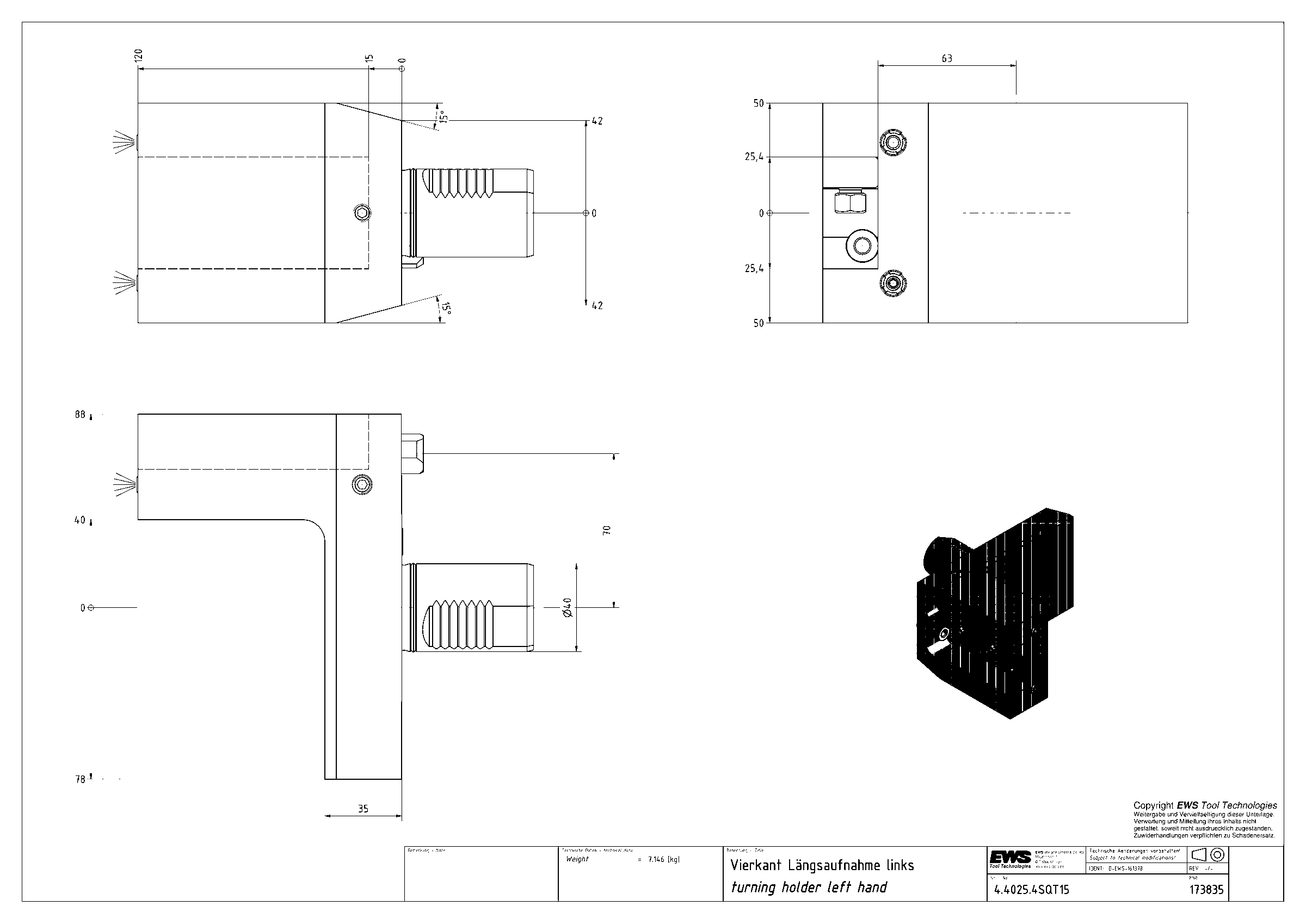

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
4.3020RLIKDML1=80VDI30хвостовик 20x20803076135
4.3025/20G300RLIKWVDI30хвостовик 25x25703080,5125
4.3025G300RLVDI30хвостовик 25x25703080,5125
4.3025G300RLIKVDI30хвостовик 25x25703080,5125
4.4020SQT10VDI40, хвостовик повёрнут на 30°хвостовик 20x2015040100210
4.4020SQT10IKVDI40, хвостовик повёрнут на 30°хвостовик 20x201004076160
4.4025.4SQT15VDI40, хвостовик повёрнут на 30°хвостовик 1"x1"12040100180Текущая
