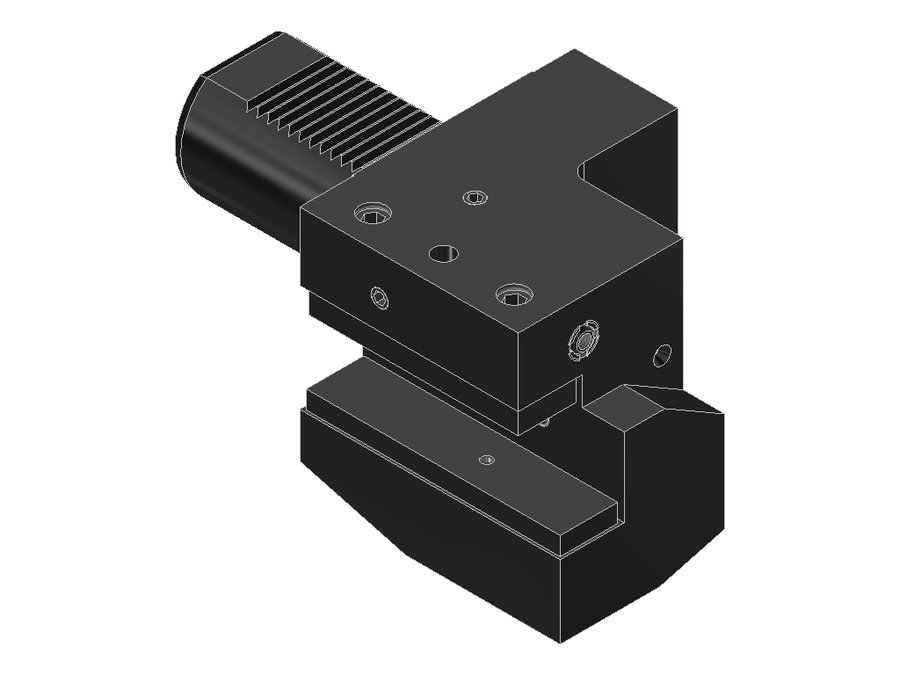

Державка токарная продольная EWS 4.5032/25, хвостовик Ø50, сечение 32×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 4.5032/25

Державка токарная продольная EWS 4.5032/25, хвостовик Ø50, сечение 32×25 мм

Угол выхода0°
Код интерфейса станкаZYV05000115
Код интерфейса инструментаVKT32320115
Диаметр хвостовика50 мм
Исполнениелевое
Присоединение к станкуVDI50
Присоединение инструментахвостовик 32x32
Вылет LPR100 мм
Масса5,788 кг
Высота95 мм
Общая длина178 мм
Ширина105 мм
Заказной номер EWS135421
Радиальная высота60 мм
Радиальная ширина55 мм
Функциональная ширина30,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.5032/25 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
4.4025IKVDI40хвостовик 25x25854080,5148
4.4025NZ2000RLVDI40хвостовик 25x259540100148
4.4025RLIK-PLVDI40 Prolineхвостовик 25x25854095148
4.4025SQT15VDI40, хвостовик повёрнут на 30°хвостовик 25x2512040100180
4.4025SQT15IKVDI40, хвостовик повёрнут на 30°хвостовик 25x2512040100180
4.5025SQT28VDI50, хвостовик повёрнут на 30°хвостовик 25x2515050100225,1
4.5032/25VDI50хвостовик 32x321005095178Текущая
4.5032SQT28VDI50, хвостовик повёрнут на 30°хвостовик 32x3215050114225,1
4.6032/25VDI60хвостовик 32x3212560105219
4.BMT25CTX510BMT/VDI40 гибридныйхвостовик 25x2558—90—
4.BMT25CTX510IKBMT/VDI40 гибридныйхвостовик 25x2558—90—
4.BMT25DMT110BMT/VDI50 гибридныйхвостовик 25x25————

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.5032/25.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
