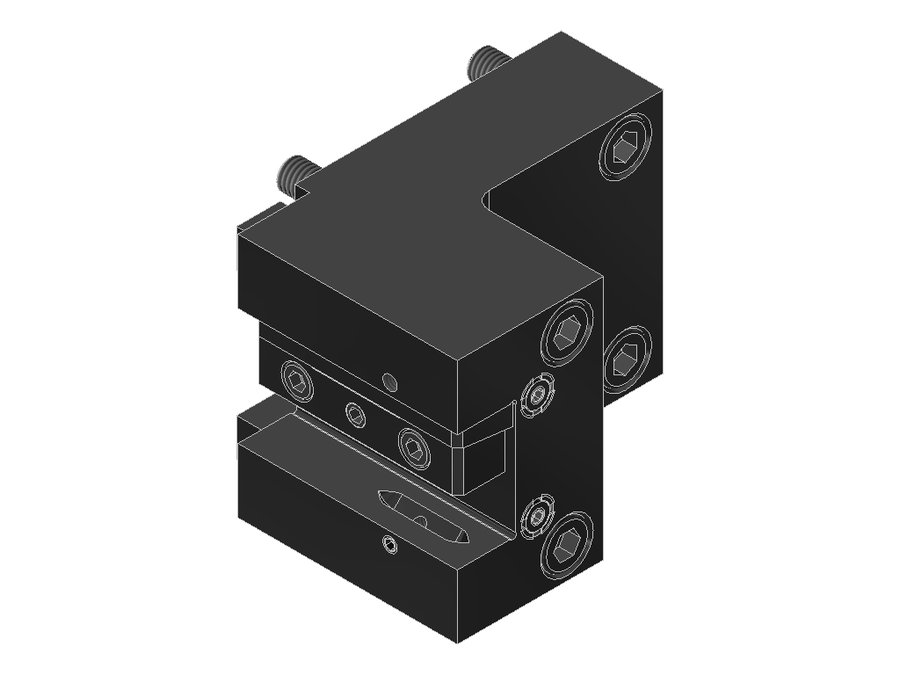

Державка токарная продольная EWS 4.BMT20BIGIK, BMT, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT20BIGIK

Державка токарная продольная EWS 4.BMT20BIGIK, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB063A5515
Код интерфейса инструментаVKT20200115
Исполнениелевое
Присоединение к станкуBMT55 Biglia
Присоединение инструментахвостовик 20x20
Вылет LPR45 мм
Масса3,18 кг
Высота84 мм
Общая длина80 мм
Ширина115,5 мм
Заказной номер EWS181395
Радиальная высота42 мм
Радиальная ширина70 мм
Функциональная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT20BIGIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT19.05NZIKлевоехвостовик 3/4"x3/4"BMT40 DMG Mori9578107,1
4.BMT19.05NZIKX70левоехвостовик 3/4"x3/4"BMT40 DMG Mori707882,1
4.BMT19.05NZX70левоехвостовик 3/4"x3/4"BMT40 DMG Mori———
4.BMT19.05SL150левоехвостовик 3/4"x3/4"BMT32B2590—
4.BMT19.05VL2X70Z25.95левоехвостовик 3/4"x3/4"BMT557090—
4.BMT20ABX64IKлевоехвостовик 20x20BMT54 Miyano699575
4.BMT20BIGIKлевоехвостовик 20x20BMT55 Biglia458480Текущая
4.BMT20BMT42IKлевоехвостовик 20x20BMT42 DMG Mori758085
4.BMT20BMT45IKX31Z48левоехвостовик 20x20BMT45317565
4.BMT20BMT45IKX31Z69левоехвостовик 20x20BMT45317565
4.BMT20BMT45IKZ42X60левоехвостовик 20x20BMT45607564,6
4.BMT20BMT45IKZ47X60левоехвостовик 20x20BMT45607564,6

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT20BIGIK.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
