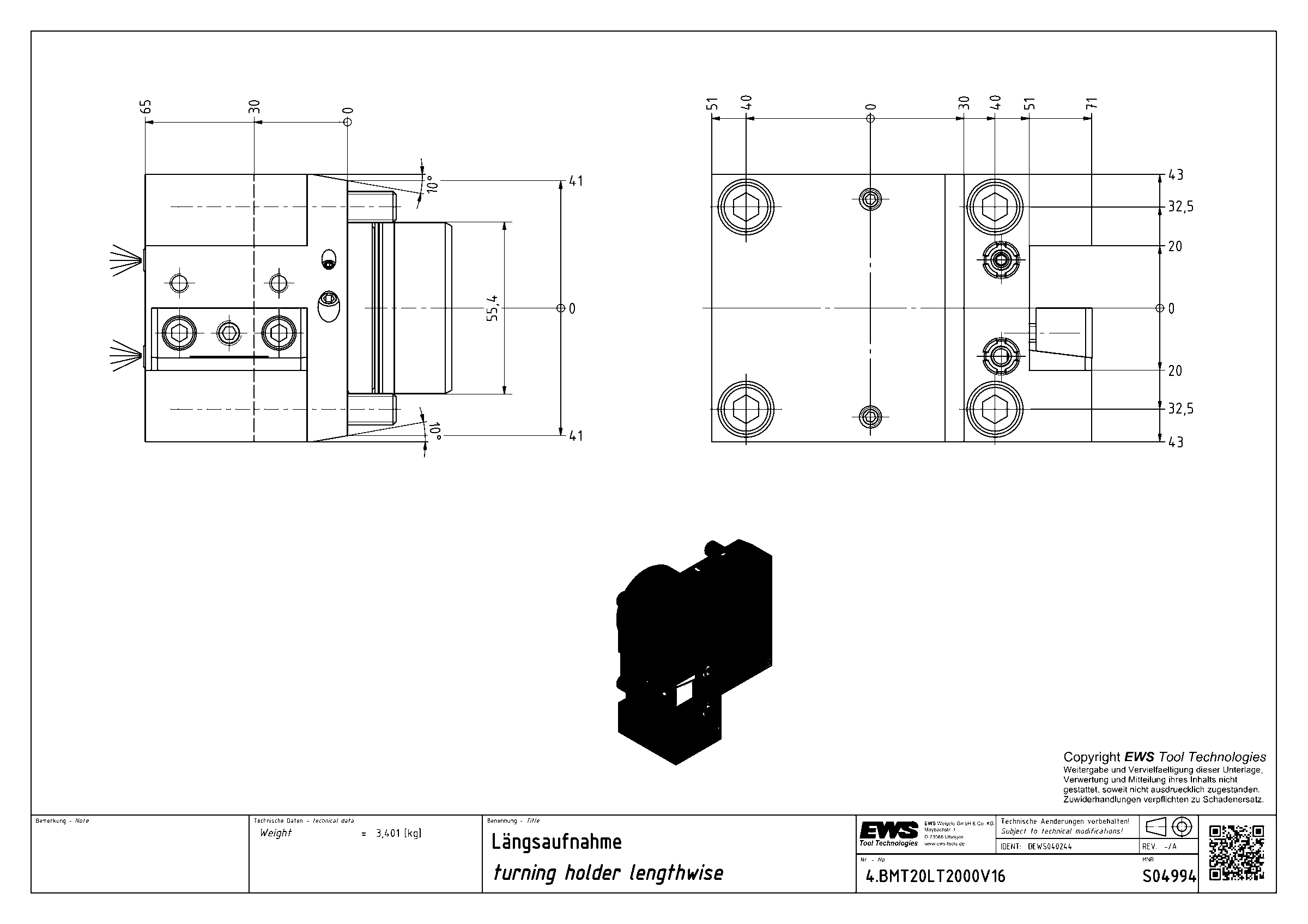

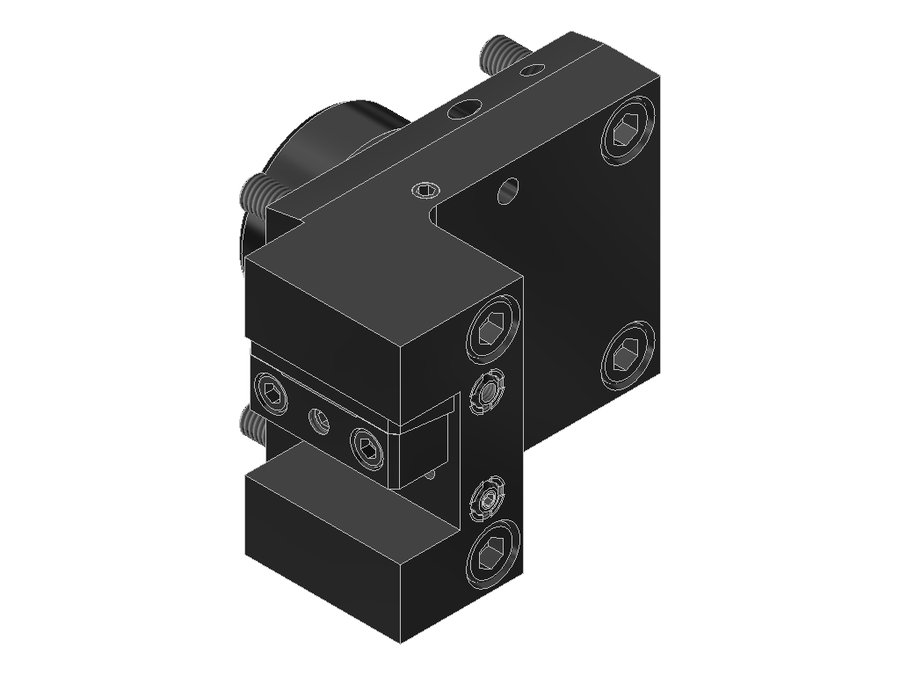

Державка токарная продольная EWS 4.BMT20LT2000V16, BMT, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT20LT2000V16

Державка токарная продольная EWS 4.BMT20LT2000V16, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Угол выхода0°
Код интерфейса станкаFLB065A5515
Код интерфейса инструментаVKT20200115
Исполнениелевое
Присоединение к станкуBMT55 Okuma
Присоединение инструментахвостовик 20x20
Вылет LPR65 мм
Масса3,401 кг
Высота86 мм
Общая длина98,5 мм
Ширина122 мм
Заказной номер EWSS04994
Радиальная высота43 мм
Радиальная ширина71 мм
Функциональная ширина51 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT20LT2000V16 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT20DYBIGIKлевоехвостовик 20x20BMT55 Biglia809685
4.BMT20DYBMT45IKлевоехвостовик 20x20BMT45659669,6
4.BMT20DYLB2000X80левоехвостовик 20x20BMT60B Okuma809585
4.BMT20DYLT2000V16левоехвостовик 20x20BMT55 Okuma659298,5
4.BMT20DYNZIKX70левоехвостовик 20x20BMT40 DMG Mori709282,1
4.BMT20DYP2000IKлевоехвостовик 20x20BMT556510069,6
4.BMT20LT2000V16левоехвостовик 20x20BMT55 Okuma658698,5Текущая
4.BMT20LT2000V16IKлевоехвостовик 20x20BMT55 Okuma308663,5
4.BMT20MT12IKлевоехвостовик 20x20BMT40 Muratec697676,5
4.BMT20MW120левоехвостовик 20x20BMT60x60 Muratec———
4.BMT20NTY3IKлевоехвостовик 20x20BMT44627672
4.BMT20NZлевоехвостовик 20x20BMT40 DMG Mori9578107,1

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT20LT2000V16.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
