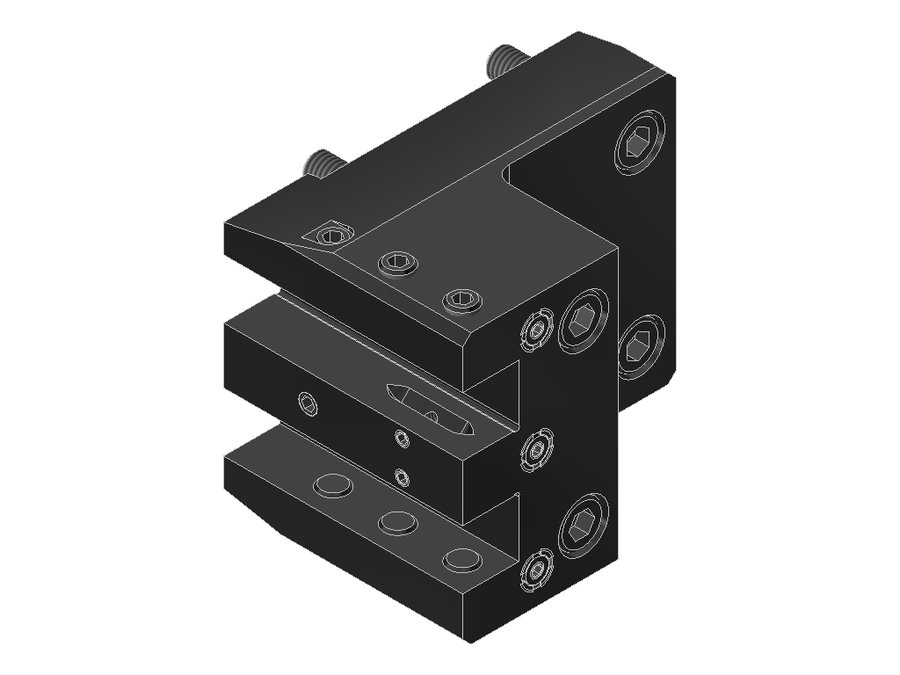

Державка токарная продольная EWS 4.BMT20DYBIGIK, BMT, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT20DYBIGIK

Державка токарная продольная EWS 4.BMT20DYBIGIK, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB063A5515
Код интерфейса инструментаVKT20200115
Исполнениелевое
Присоединение к станкуBMT55 Biglia
Присоединение инструментахвостовик 20x20
Вылет LPR80 мм
Масса4,306 кг
Высота96 мм
Общая длина85 мм
Ширина121 мм
Заказной номер EWS226661
Радиальная высота48 мм
Радиальная ширина75,5 мм
Функциональная ширина55,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT20DYBIGIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT20DAS200-15°левоехвостовик 20x20BMT55C65120,8470,4
4.BMT20DBMT55IKSW330-15°левоехвостовик 20x20BMT5573115,2177,6
4.BMT20DBMT55IKSW350-15°левоехвостовик 20x20BMT557320—
4.BMT20DBMT65IKX40SW365-15°левоехвостовик 20x20BMT6540135,5370
4.BMT20DBMT65IKX85SW365-15°левоехвостовик 20x20BMT6585127,8489,9
4.BMT20DTW10IK-15°левоехвостовик 20x20BMT55C65116,3170,4
4.BMT20DYBIGIKлевоехвостовик 20x20BMT55 Biglia809685Текущая
4.BMT20DYBMT45IKлевоехвостовик 20x20BMT45659669,6
4.BMT20DYLB2000X80левоехвостовик 20x20BMT60B Okuma809585
4.BMT20DYLT2000V16левоехвостовик 20x20BMT55 Okuma659298,5
4.BMT20DYNZIKX70левоехвостовик 20x20BMT40 DMG Mori709282,1
4.BMT20DYP2000IKлевоехвостовик 20x20BMT556510069,6

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT20DYBIGIK.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
