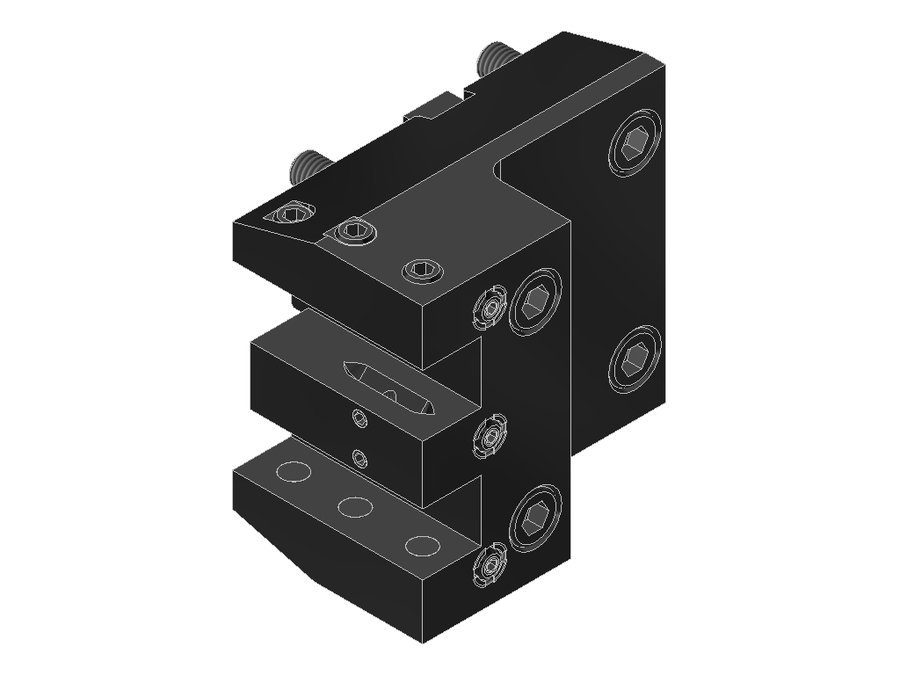

Державка токарная продольная EWS 4.BMT20DYP2000IK, BMT, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT20DYP2000IK

Державка токарная продольная EWS 4.BMT20DYP2000IK, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаVKT20200115
Исполнениелевое
Присоединение к станкуBMT55
Присоединение инструментахвостовик 20x20
Вылет LPR65 мм
Масса3,492 кг
Высота100 мм
Общая длина69,6 мм
Ширина113 мм
Заказной номер EWS201042
Радиальная высота50 мм
Радиальная ширина70,5 мм
Функциональная ширина50,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT20DYP2000IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT20DTW10IK-15°левоехвостовик 20x20BMT55C65116,3170,4
4.BMT20DYBIGIKлевоехвостовик 20x20BMT55 Biglia809685
4.BMT20DYBMT45IKлевоехвостовик 20x20BMT45659669,6
4.BMT20DYLB2000X80левоехвостовик 20x20BMT60B Okuma809585
4.BMT20DYLT2000V16левоехвостовик 20x20BMT55 Okuma659298,5
4.BMT20DYNZIKX70левоехвостовик 20x20BMT40 DMG Mori709282,1
4.BMT20DYP2000IKлевоехвостовик 20x20BMT556510069,6Текущая
4.BMT20LT2000V16левоехвостовик 20x20BMT55 Okuma658698,5
4.BMT20LT2000V16IKлевоехвостовик 20x20BMT55 Okuma308663,5
4.BMT20MT12IKлевоехвостовик 20x20BMT40 Muratec697676,5
4.BMT20MW120левоехвостовик 20x20BMT60x60 Muratec———
4.BMT20NTY3IKлевоехвостовик 20x20BMT44627672

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT20DYP2000IK.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
