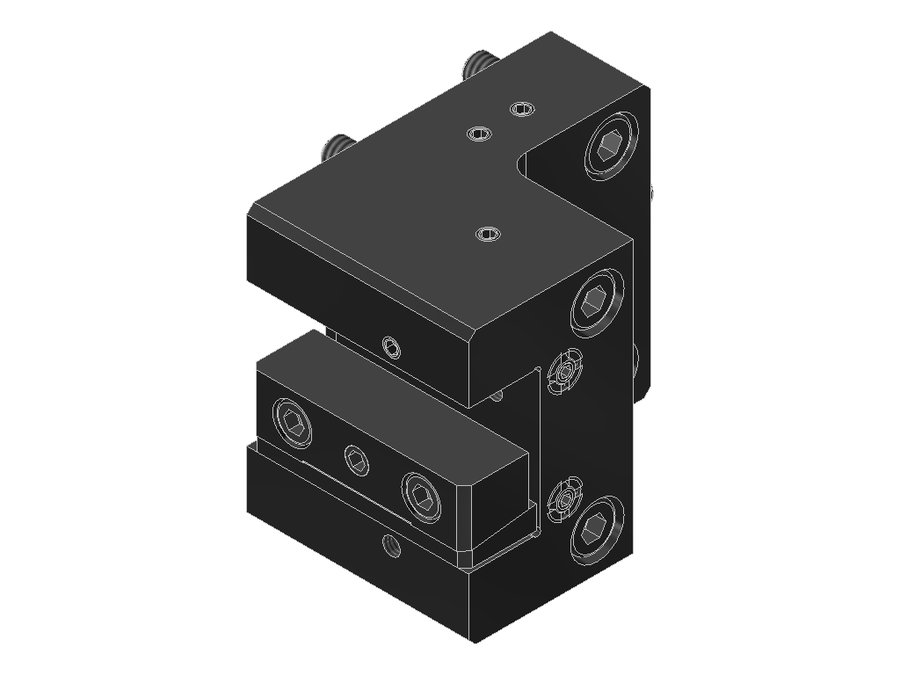

Державка токарная продольная EWS 4.BMT20NTY3IK, BMT, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT20NTY3IK

Державка токарная продольная EWS 4.BMT20NTY3IK, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB055A4415
Код интерфейса инструментаVKT20200115
Исполнениелевое
Присоединение к станкуBMT44
Присоединение инструментахвостовик 20x20
Вылет LPR62 мм
Масса2,089 кг
Высота76 мм
Общая длина72 мм
Ширина87 мм
Заказной номер EWS191423
Радиальная высота38 мм
Радиальная ширина56 мм
Функциональная ширина36 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT20NTY3IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT20DYNZIKX70левоехвостовик 20x20BMT40 DMG Mori709282,1
4.BMT20DYP2000IKлевоехвостовик 20x20BMT556510069,6
4.BMT20LT2000V16левоехвостовик 20x20BMT55 Okuma658698,5
4.BMT20LT2000V16IKлевоехвостовик 20x20BMT55 Okuma308663,5
4.BMT20MT12IKлевоехвостовик 20x20BMT40 Muratec697676,5
4.BMT20MW120левоехвостовик 20x20BMT60x60 Muratec———
4.BMT20NTY3IKлевоехвостовик 20x20BMT44627672Текущая
4.BMT20NZлевоехвостовик 20x20BMT40 DMG Mori9578107,1
4.BMT20NZIKлевоехвостовик 20x20BMT40 DMG Mori9578107,1
4.BMT20NZIKX70левоехвостовик 20x20BMT40 DMG Mori707882,1
4.BMT20NZX70левоехвостовик 20x20BMT40 DMG Mori707882,1
4.BMT20SL150левоехвостовик 20x20BMT32B2590—

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT20NTY3IK.

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
