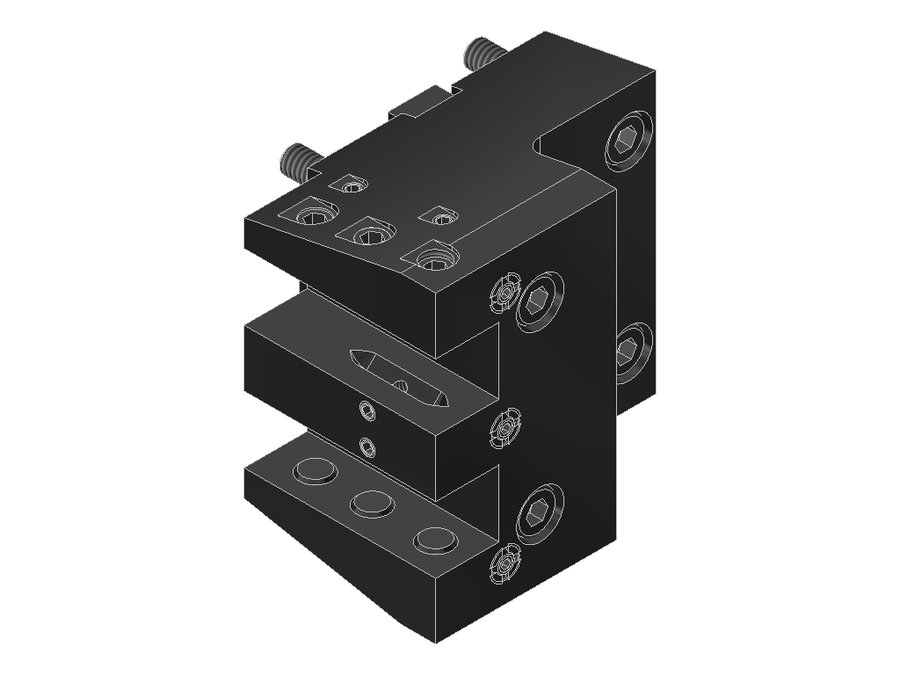

Державка токарная продольная EWS 4.BMT20DYBMT45IK, BMT, сечение 20×20 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB058A4515 |
| Код интерфейса инструмента | VKT20200115 |
| Исполнение | левое |
| Присоединение к станку | BMT45 |
| Присоединение инструмента | хвостовик 20x20 |
| Вылет LPR | 65 мм |
| Масса | 2,961 кг |
| Высота | 96 мм |
| Общая длина | 69,6 мм |
| Ширина | 99,5 мм |
| Заказной номер EWS | 191389 |
| Радиальная высота | 48 мм |
| Радиальная ширина | 62 мм |
| Функциональная ширина | 42 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 4.BMT20DYBMT45IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная левая, перевёрнутая, форма C2
Токарная державка левого исполнения для левых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Исполнение | Присоединение инструмента | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT20DBMT55IKSW330-15° | левое | хвостовик 20x20 | BMT55 | 73 | 115,21 | 77,6 | |
| 4.BMT20DBMT55IKSW350-15° | левое | хвостовик 20x20 | BMT55 | 73 | 20 | — | |
| 4.BMT20DBMT65IKX40SW365-15° | левое | хвостовик 20x20 | BMT65 | 40 | 135,53 | 70 | |
| 4.BMT20DBMT65IKX85SW365-15° | левое | хвостовик 20x20 | BMT65 | 85 | 127,84 | 89,9 | |
| 4.BMT20DTW10IK-15° | левое | хвостовик 20x20 | BMT55C | 65 | 116,31 | 70,4 | |
| 4.BMT20DYBIGIK | левое | хвостовик 20x20 | BMT55 Biglia | 80 | 96 | 85 | |
| 4.BMT20DYBMT45IK | левое | хвостовик 20x20 | BMT45 | 65 | 96 | 69,6 | Текущая |
| 4.BMT20DYLB2000X80 | левое | хвостовик 20x20 | BMT60B Okuma | 80 | 95 | 85 | |
| 4.BMT20DYLT2000V16 | левое | хвостовик 20x20 | BMT55 Okuma | 65 | 92 | 98,5 | |
| 4.BMT20DYNZIKX70 | левое | хвостовик 20x20 | BMT40 DMG Mori | 70 | 92 | 82,1 | |
| 4.BMT20DYP2000IK | левое | хвостовик 20x20 | BMT55 | 65 | 100 | 69,6 | |
| 4.BMT20LT2000V16 | левое | хвостовик 20x20 | BMT55 Okuma | 65 | 86 | 98,5 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT20DYBMT45IK.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
- UMB100Приспособление монтажное EWS UMB100
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
