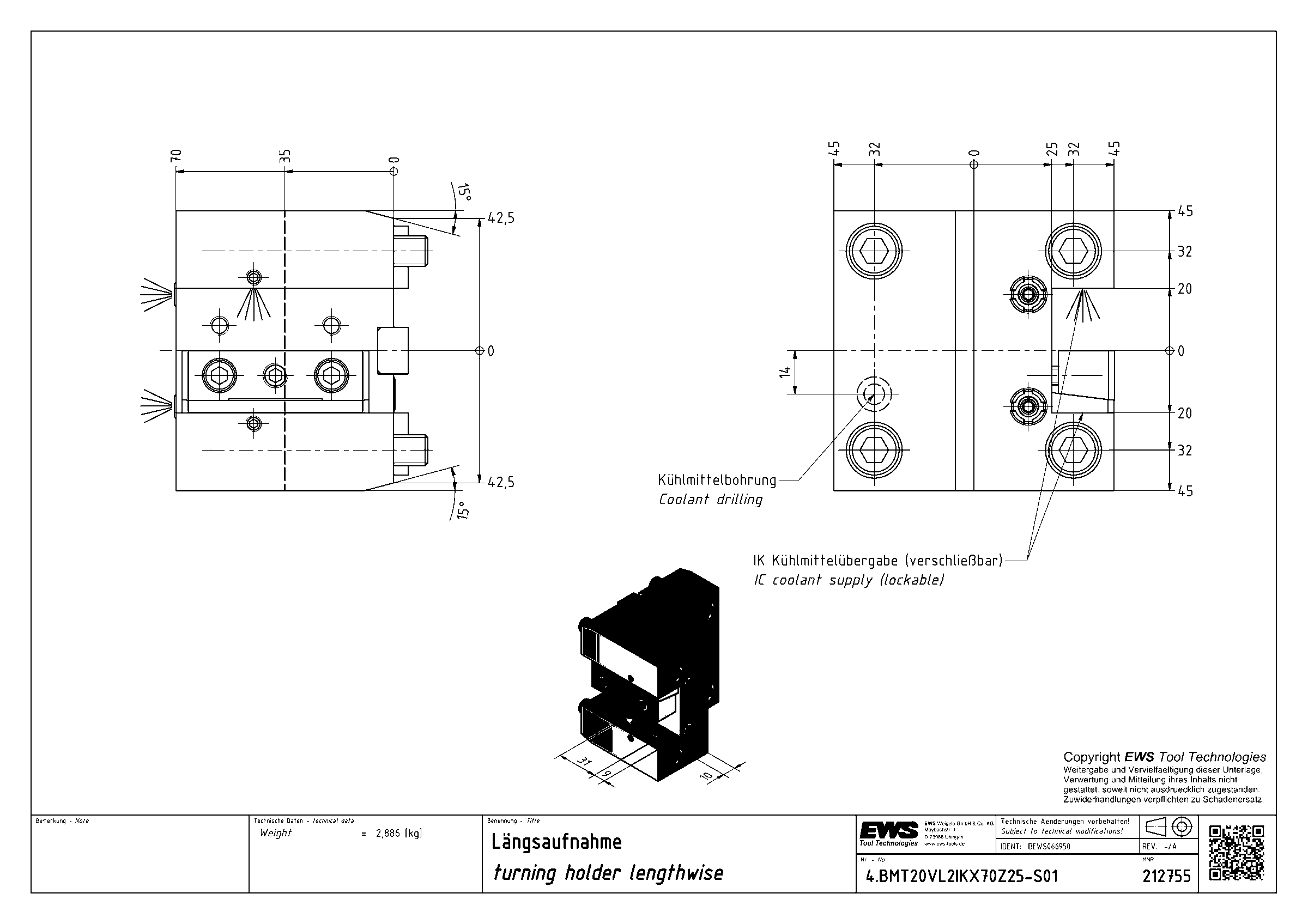

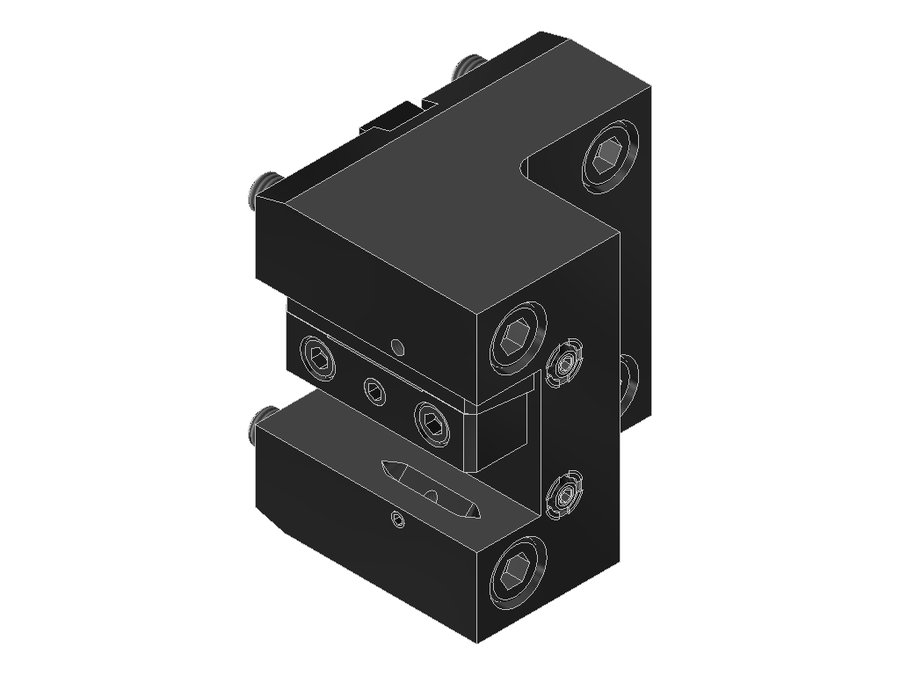

Державка токарная продольная EWS 4.BMT20VL2IKX70Z25-S01, BMT, сечение 20×20 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT20VL2IKX70Z25-S01

Державка токарная продольная EWS 4.BMT20VL2IKX70Z25-S01, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаVKT20200115
Исполнениелевое
Присоединение к станкуBMT55
Присоединение инструментахвостовик 20x20
Вылет LPR70 мм
Масса2,886 кг
Высота90 мм
Общая длина74,6 мм
Ширина90 мм
Заказной номер EWS212755
Радиальная высота45 мм
Радиальная ширина45 мм
Функциональная ширина25 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT20VL2IKX70Z25-S01 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT20NZIKлевоехвостовик 20x20BMT40 DMG Mori9578107,1
4.BMT20NZIKX70левоехвостовик 20x20BMT40 DMG Mori707882,1
4.BMT20NZX70левоехвостовик 20x20BMT40 DMG Mori707882,1
4.BMT20SL150левоехвостовик 20x20BMT32B2590—
4.BMT20TS4000V20левоехвостовик 20x20BMT40 Takisawa9578107,1
4.BMT20TS4000V20IKлевоехвостовик 20x20BMT40 Takisawa9578107,1
4.BMT20VL2IKX70Z25-S01левоехвостовик 20x20BMT55709074,6Текущая
4.BMT20VL2X70Z25левоехвостовик 20x20BMT55709074,6
4.BMT25.4BMT55IKZ56X60левоехвостовик 1"x1"BMT55609075
4.BMT25.4BMT55Z56X60левоехвостовик 1"x1"BMT55609075
4.BMT25.4BMT55Z69.5X30левоехвостовик 1"x1"BMT55309082
4.BMT25.4BMT65IKZ56X75левоехвостовик 1"x1"BMT65759779,9

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT20VL2IKX70Z25-S01.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
