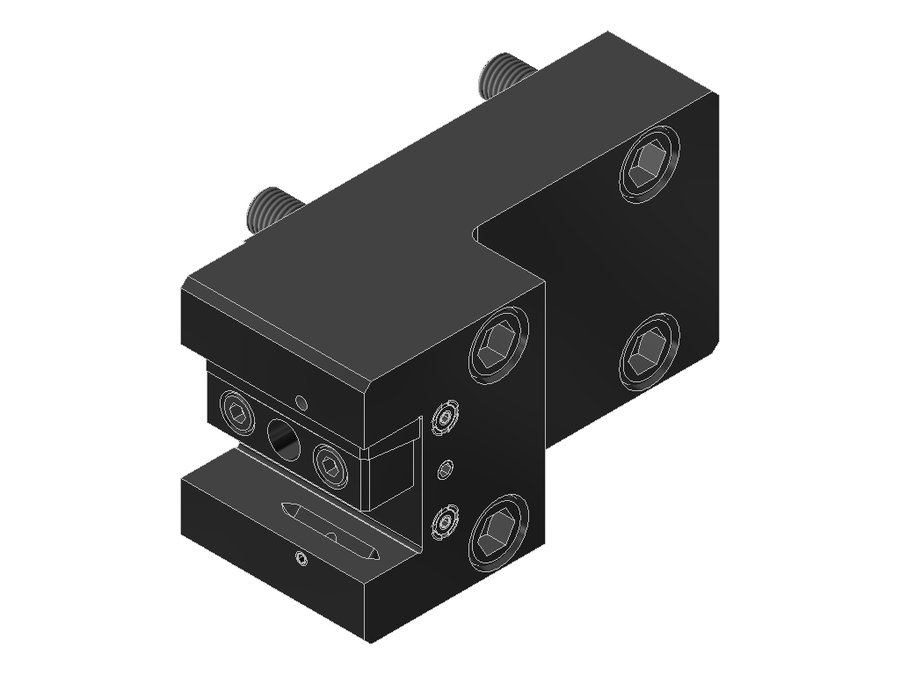

Державка токарная продольная EWS 4.BMT25MW400IKV12, BMT, сечение 25×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT25MW400IKV12

Державка токарная продольная EWS 4.BMT25MW400IKV12, BMT, сечение 25×25 мм

Угол выхода0°
Код интерфейса станкаFLB070D0015
Код интерфейса инструментаVKT25250115
Исполнениелевое
Присоединение инструментахвостовик 25x25
Вылет LPR80 мм
Масса7,546 кг
Высота98 мм
Общая длина88 мм
Ширина188 мм
Заказной номер EWS239364
Радиальная высота49 мм
Радиальная ширина108 мм
Функциональная ширина83 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT25MW400IKV12 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

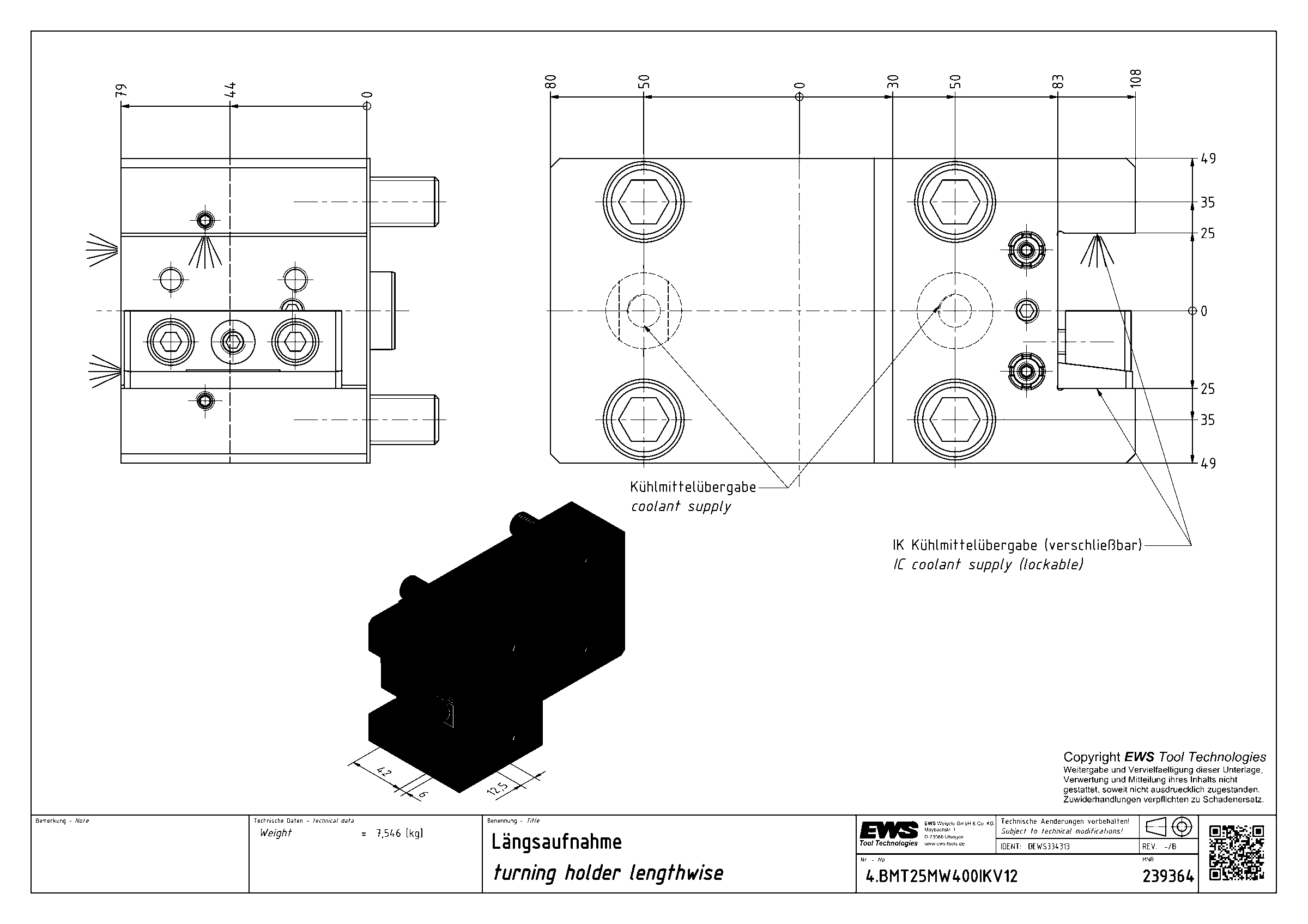

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT25LB15IKлевоехвостовик 25x25BMT45x804510250
4.BMT25LB2000левоехвостовик 25x25BMT60B Okuma759579,9
4.BMT25LB2000IKлевоехвостовик 25x25BMT60B Okuma759579,9
4.BMT25LB2000IK-STATлевоехвостовик 25x25BMT45x704510650,5
4.BMT25LB4000IKлевоехвостовик 25x25BMT60A Okuma7510090
4.BMT25MU3000левоехвостовик 25x25BMT60B Okuma7595—
4.BMT25MW400IKV12левоехвостовик 25x25—809888Текущая
4.BMT25NLIKX70левоехвостовик 25x25BMT60 DMG Mori7010885
4.BMT25NLIKX95левоехвостовик 25x25BMT60 DMG Mori95108110
4.BMT25NLX70левоехвостовик 25x25BMT60 DMG Mori7010885
4.BMT25NLX95левоехвостовик 25x25BMT60 DMG Mori95108110
4.BMT25NLZ70X70левоехвостовик 25x25BMT60 DMG Mori7010885

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT25MW400IKV12.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
