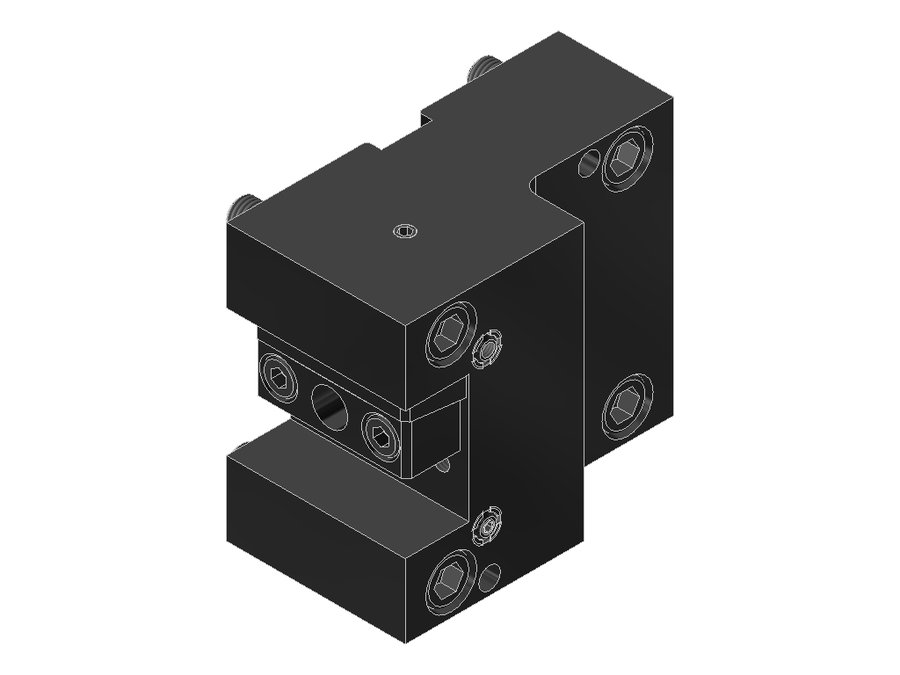

Державка токарная продольная EWS 4.BMT25NLX70, BMT, сечение 25×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT25NLX70

Державка токарная продольная EWS 4.BMT25NLX70, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB084B6015
Код интерфейса инструментаVKT25250115
Исполнениелевое
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментахвостовик 25x25
Вылет LPR70 мм
Масса5,956 кг
Высота108 мм
Общая длина85 мм
Ширина130 мм
Заказной номер EWS141436
Радиальная высота171,73 мм
Радиальная ширина65 мм
Функциональная ширина40 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT25NLX70 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT25LB2000IK-STATлевоехвостовик 25x25BMT45x704510650,5
4.BMT25LB4000IKлевоехвостовик 25x25BMT60A Okuma7510090
4.BMT25MU3000левоехвостовик 25x25BMT60B Okuma7595—
4.BMT25MW400IKV12левоехвостовик 25x25—809888
4.BMT25NLIKX70левоехвостовик 25x25BMT60 DMG Mori7010885
4.BMT25NLIKX95левоехвостовик 25x25BMT60 DMG Mori95108110
4.BMT25NLX70левоехвостовик 25x25BMT60 DMG Mori7010885Текущая
4.BMT25NLX95левоехвостовик 25x25BMT60 DMG Mori95108110
4.BMT25NLZ70X70левоехвостовик 25x25BMT60 DMG Mori7010885
4.BMT25NLZ70X95левоехвостовик 25x25BMT60 DMG Mori95108110
4.BMT25NZлевоехвостовик 25x25BMT40 DMG Mori9594107,1
4.BMT25NZIKлевоехвостовик 25x25BMT40 DMG Mori9594107,1

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT25NLX70.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
