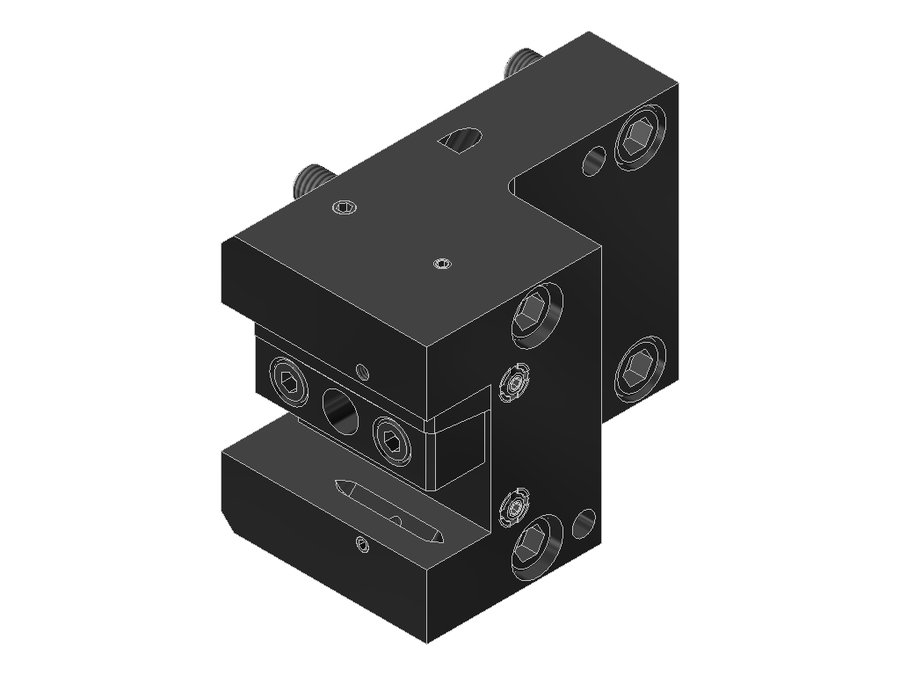

Державка токарная продольная EWS 4.BMT25LB4000IK, BMT, сечение 25×25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB078A6015 |
| Код интерфейса инструмента | VKT25250115 |
| Исполнение | левое |
| Присоединение к станку | BMT60A Okuma |
| Присоединение инструмента | хвостовик 25x25 |
| Вылет LPR | 75 мм |
| Масса | 5,456 кг |
| Высота | 100 мм |
| Общая длина | 90 мм |
| Ширина | 138 мм |
| Заказной номер EWS | 201130 |
| Радиальная высота | 50 мм |
| Радиальная ширина | 83 мм |
| Функциональная ширина | 58 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 4.BMT25LB4000IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная левая, перевёрнутая, форма C2
Токарная державка левого исполнения для левых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.
Технические особенности
- Державку можно использовать только с одной стороны
- Можно зажать один токарный инструмент
- Прижимную планку можно переоборудовать
- Положение режущей кромки можно менять между перевёрнутым и стандартным
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Исполнение | Присоединение инструмента | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT25DYSL200 | левое | хвостовик 25x25 | BMT32E | 70 | 115 | 75 | |
| 4.BMT25DYTS4000V15IK | левое | хвостовик 25x25 | BMT55F Takisawa | 85 | 125 | 100 | |
| 4.BMT25LB15IK | левое | хвостовик 25x25 | BMT45x80 | 45 | 102 | 50 | |
| 4.BMT25LB2000 | левое | хвостовик 25x25 | BMT60B Okuma | 75 | 95 | 79,9 | |
| 4.BMT25LB2000IK | левое | хвостовик 25x25 | BMT60B Okuma | 75 | 95 | 79,9 | |
| 4.BMT25LB2000IK-STAT | левое | хвостовик 25x25 | BMT45x70 | 45 | 106 | 50,5 | |
| 4.BMT25LB4000IK | левое | хвостовик 25x25 | BMT60A Okuma | 75 | 100 | 90 | Текущая |
| 4.BMT25MU3000 | левое | хвостовик 25x25 | BMT60B Okuma | 75 | 95 | — | |
| 4.BMT25MW400IKV12 | левое | хвостовик 25x25 | — | 80 | 98 | 88 | |
| 4.BMT25NLIKX70 | левое | хвостовик 25x25 | BMT60 DMG Mori | 70 | 108 | 85 | |
| 4.BMT25NLIKX95 | левое | хвостовик 25x25 | BMT60 DMG Mori | 95 | 108 | 110 | |
| 4.BMT25NLX70 | левое | хвостовик 25x25 | BMT60 DMG Mori | 70 | 108 | 85 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT25LB4000IK.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
