EWS · Державки токарные продольные EWS для BMT · арт. 4.BMT25NLIKX70

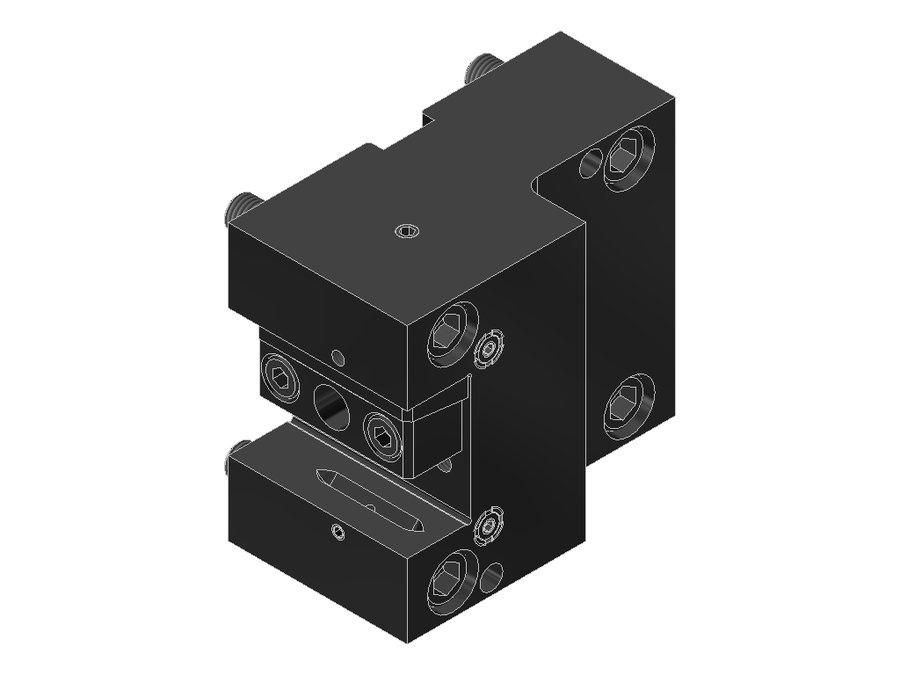

Державка токарная продольная EWS 4.BMT25NLIKX70, BMT, сечение 25×25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB084B6015 |
| Код интерфейса инструмента | VKT25250115 |
| Исполнение | левое |
| Присоединение к станку | BMT60 DMG Mori |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 0 мм |
| Вылет LPR | 70 мм |
| Масса | 5,943 кг |
| Высота | 108 мм |
| Общая длина | 85 мм |
| Ширина | 130 мм |
| Заказной номер EWS | 176238 |
| Радиальная высота | 54 мм |
| Радиальная ширина | 65 мм |
| Функциональная ширина | 40 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT25LB2000 | хвостовик 25x25 | 0 | BMT60B Okuma | 75 | 95 | 79,9 | |
| 4.BMT25LB2000IK | хвостовик 25x25 | 0 | BMT60B Okuma | 75 | 95 | 79,9 | |
| 4.BMT25LB2000IK-STAT | хвостовик 25x25 | 0 | BMT45x70 | 45 | 106 | 50,5 | |
| 4.BMT25LB4000IK | хвостовик 25x25 | 0 | BMT60A Okuma | 75 | 100 | 90 | |
| 4.BMT25MU3000 | хвостовик 25x25 | 0 | BMT60B Okuma | 75 | 95 | — | |
| 4.BMT25MW400IKV12 | хвостовик 25x25 | 0 | — | 80 | 98 | 88 | |
| 4.BMT25NLIKX70 | хвостовик 25x25 | 0 | BMT60 DMG Mori | 70 | 108 | 85 | Текущая |
| 4.BMT25NLIKX95 | хвостовик 25x25 | 0 | BMT60 DMG Mori | 95 | 108 | 110 | |
| 4.BMT25NLX70 | хвостовик 25x25 | 0 | BMT60 DMG Mori | 70 | 108 | 85 | |
| 4.BMT25NLX95 | хвостовик 25x25 | 0 | BMT60 DMG Mori | 95 | 108 | 110 | |
| 4.BMT25NLZ70X70 | хвостовик 25x25 | 0 | BMT60 DMG Mori | 70 | 108 | 85 | |
| 4.BMT25NLZ70X95 | хвостовик 25x25 | 0 | BMT60 DMG Mori | 95 | 108 | 110 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT25NLIKX70.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
