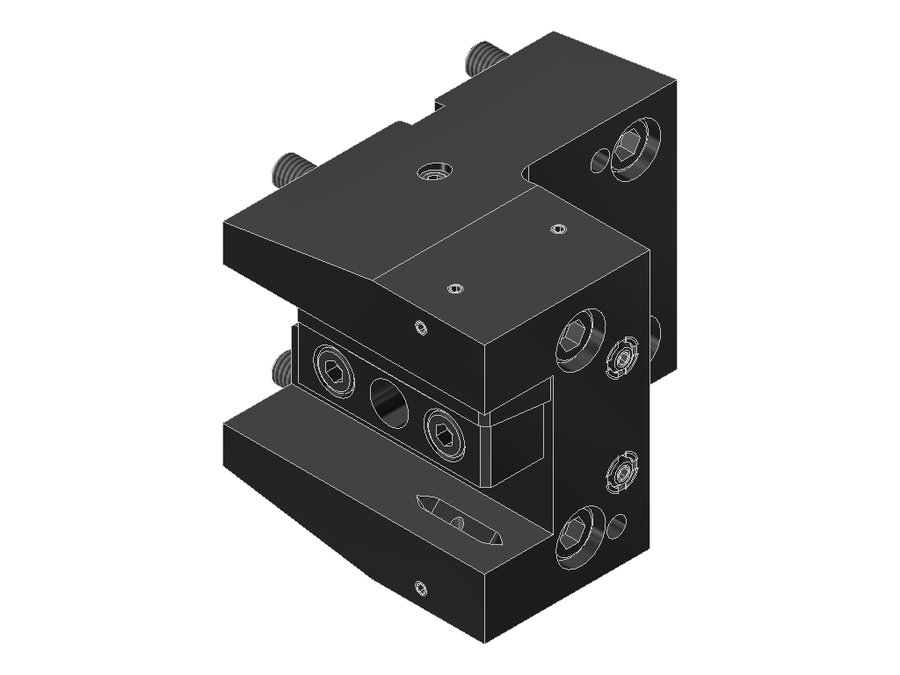

Державка токарная продольная EWS 4.BMT25NZIK, BMT, сечение 25×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT25NZIK

Державка токарная продольная EWS 4.BMT25NZIK, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB062B4015
Код интерфейса инструментаVKT25250115
Исполнениелевое
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментахвостовик 25x25
Вылет LPR95 мм
Масса4,944 кг
Высота94 мм
Общая длина107,1 мм
Ширина120 мм
Заказной номер EWS186071
Радиальная высота47 мм
Радиальная ширина70 мм
Функциональная ширина45 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT25NZIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT25NLIKX95левоехвостовик 25x25BMT60 DMG Mori95108110
4.BMT25NLX70левоехвостовик 25x25BMT60 DMG Mori7010885
4.BMT25NLX95левоехвостовик 25x25BMT60 DMG Mori95108110
4.BMT25NLZ70X70левоехвостовик 25x25BMT60 DMG Mori7010885
4.BMT25NLZ70X95левоехвостовик 25x25BMT60 DMG Mori95108110
4.BMT25NZлевоехвостовик 25x25BMT40 DMG Mori9594107,1
4.BMT25NZIKлевоехвостовик 25x25BMT40 DMG Mori9594107,1Текущая
4.BMT25P2100IK-STATлевоехвостовик 25x25BMT55x80 DN Solutions75,5——
4.BMT25QSM200левоехвостовик 25x25BMT68 Mazak759499
4.BMT25QSM200-STATлевоехвостовик 25x25BMT60x84 Mazak3510435
4.BMT25QSM200IKлевоехвостовик 25x25BMT68 Mazak759499
4.BMT25QSM200IK-STATлевоехвостовик 25x25BMT60x84 Mazak3510435

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT25NZIK.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
