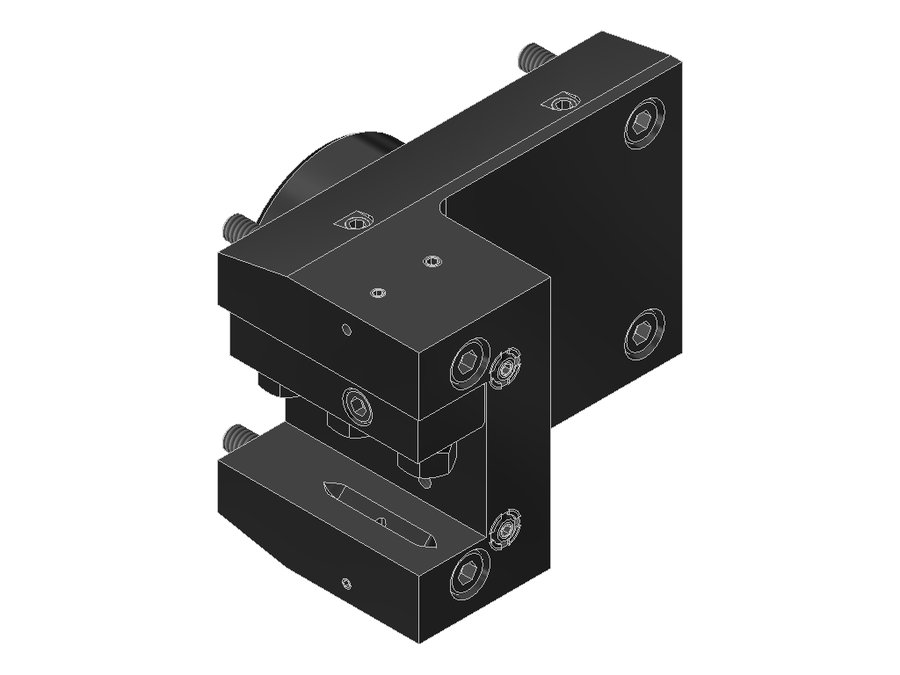

Державка токарная продольная EWS 4.BMT25QSM200IK, BMT, сечение 25×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT25QSM200IK

Державка токарная продольная EWS 4.BMT25QSM200IK, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB068B6815
Код интерфейса инструментаVKT25250115
Исполнениелевое
Присоединение к станкуBMT68 Mazak
Присоединение инструментахвостовик 25x25
Вылет LPR75 мм
Масса4,684 кг
Высота94 мм
Общая длина99 мм
Ширина143 мм
Заказной номер EWS179824
Радиальная высота47 мм
Радиальная ширина64 мм
Функциональная ширина39 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT25QSM200IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT25NLZ70X95левоехвостовик 25x25BMT60 DMG Mori95108110
4.BMT25NZлевоехвостовик 25x25BMT40 DMG Mori9594107,1
4.BMT25NZIKлевоехвостовик 25x25BMT40 DMG Mori9594107,1
4.BMT25P2100IK-STATлевоехвостовик 25x25BMT55x80 DN Solutions75,5——
4.BMT25QSM200левоехвостовик 25x25BMT68 Mazak759499
4.BMT25QSM200-STATлевоехвостовик 25x25BMT60x84 Mazak3510435
4.BMT25QSM200IKлевоехвостовик 25x25BMT68 Mazak759499Текущая
4.BMT25QSM200IK-STATлевоехвостовик 25x25BMT60x84 Mazak3510435
4.BMT25QSM350IKлевоехвостовик 25x25BMT80 Mazak10596132
4.BMT25SL200IKX40левоехвостовик 25x25BMT32E409990
4.BMT25SL200X40левоехвостовик 25x25BMT32E409990
4.BMT25TS4000V15левоехвостовик 25x25BMT55F Takisawa8595100

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT25QSM200IK.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
