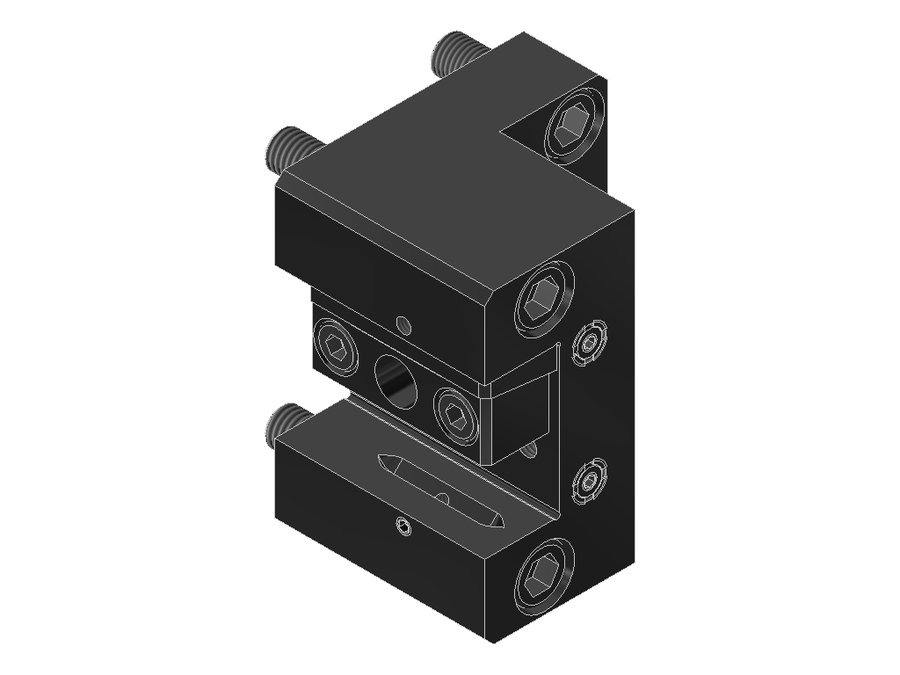

Державка токарная продольная EWS 4.BMT25P2100IK-STAT, BMT, сечение 25×25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB080A0015 |
| Код интерфейса инструмента | VKT25250115 |
| Исполнение | левое |
| Присоединение к станку | BMT55x80 DN Solutions |
| Присоединение инструмента | хвостовик 25x25 |
| Вылет LPR | 75,5 мм |
| Масса | 0,567 кг |
| Заказной номер EWS | 205867 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 4.BMT25P2100IK-STAT в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная левая, перевёрнутая, форма C2
Токарная державка левого исполнения для левых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Исполнение | Присоединение инструмента | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT25NLX70 | левое | хвостовик 25x25 | BMT60 DMG Mori | 70 | 108 | 85 | |
| 4.BMT25NLX95 | левое | хвостовик 25x25 | BMT60 DMG Mori | 95 | 108 | 110 | |
| 4.BMT25NLZ70X70 | левое | хвостовик 25x25 | BMT60 DMG Mori | 70 | 108 | 85 | |
| 4.BMT25NLZ70X95 | левое | хвостовик 25x25 | BMT60 DMG Mori | 95 | 108 | 110 | |
| 4.BMT25NZ | левое | хвостовик 25x25 | BMT40 DMG Mori | 95 | 94 | 107,1 | |
| 4.BMT25NZIK | левое | хвостовик 25x25 | BMT40 DMG Mori | 95 | 94 | 107,1 | |
| 4.BMT25P2100IK-STAT | левое | хвостовик 25x25 | BMT55x80 DN Solutions | 75,5 | — | — | Текущая |
| 4.BMT25QSM200 | левое | хвостовик 25x25 | BMT68 Mazak | 75 | 94 | 99 | |
| 4.BMT25QSM200-STAT | левое | хвостовик 25x25 | BMT60x84 Mazak | 35 | 104 | 35 | |
| 4.BMT25QSM200IK | левое | хвостовик 25x25 | BMT68 Mazak | 75 | 94 | 99 | |
| 4.BMT25QSM200IK-STAT | левое | хвостовик 25x25 | BMT60x84 Mazak | 35 | 104 | 35 | |
| 4.BMT25QSM350IK | левое | хвостовик 25x25 | BMT80 Mazak | 105 | 96 | 132 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT25P2100IK-STAT.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
- UMB100Приспособление монтажное EWS UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
