EWS · Державки токарные продольные EWS для BMT · арт. 4.BMT25NZ

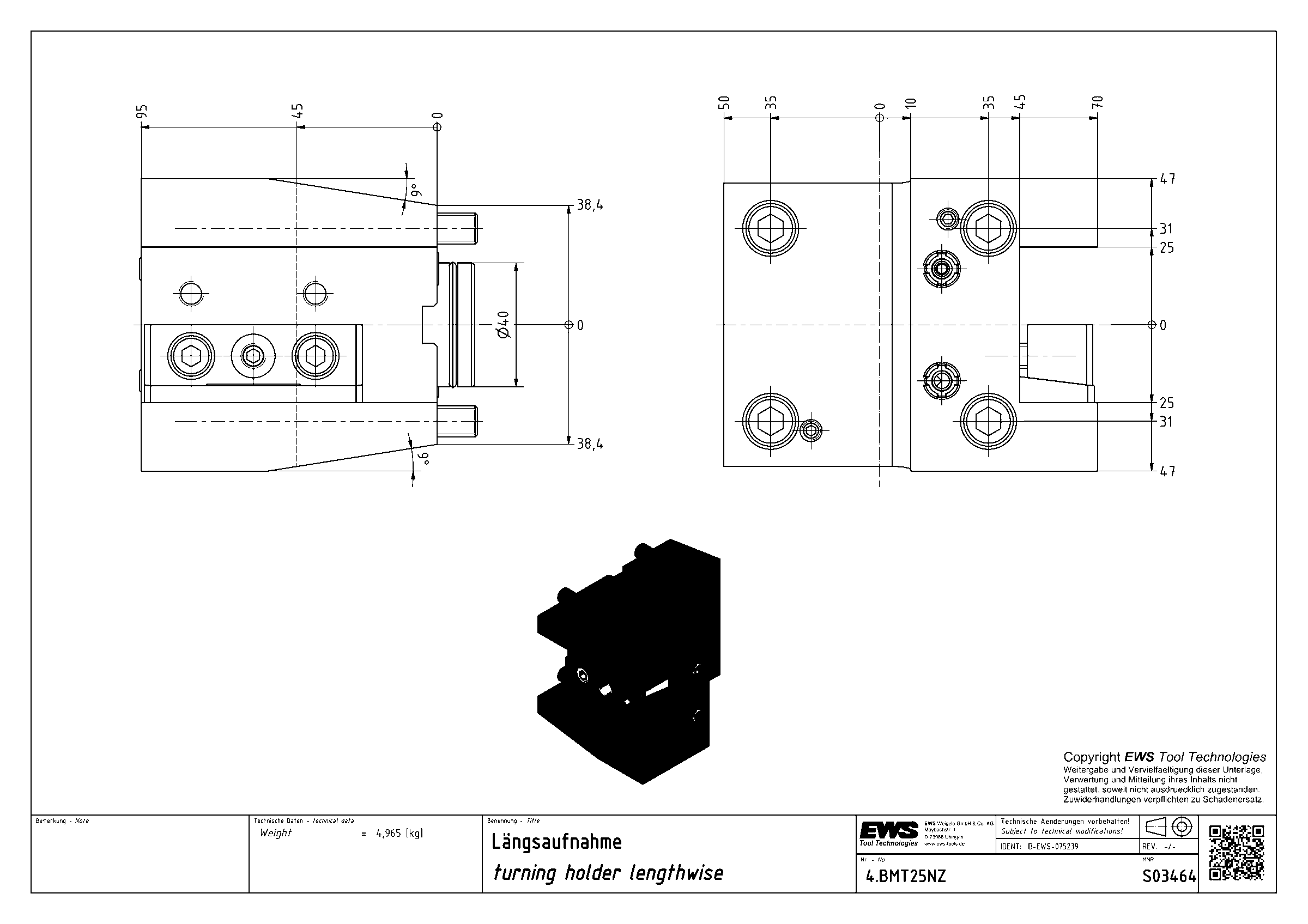

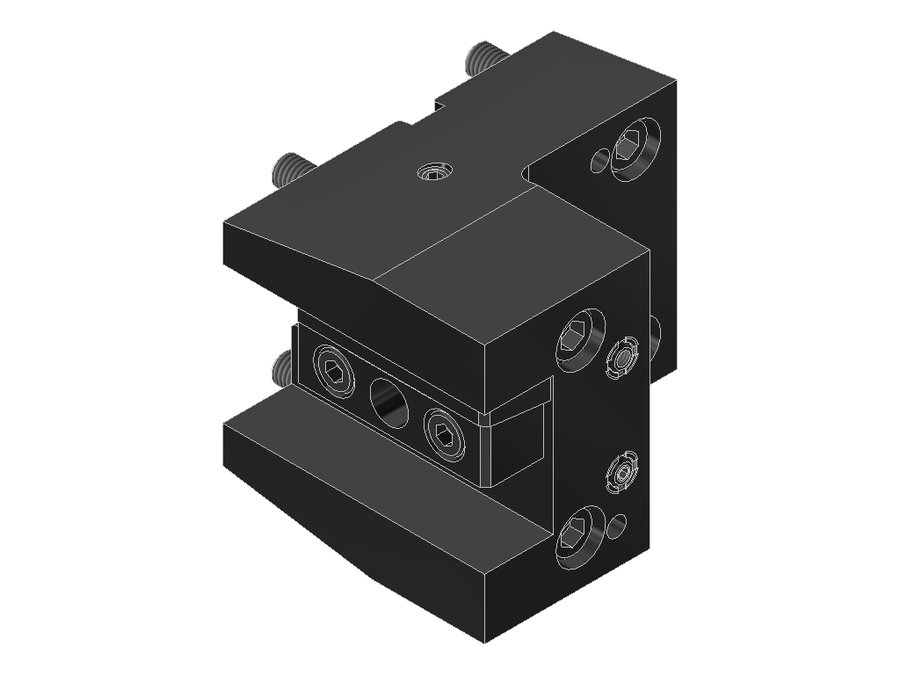

Державка токарная продольная EWS 4.BMT25NZ, BMT, сечение 25×25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB062B4015 |
| Код интерфейса инструмента | VKT25250115 |
| Исполнение | левое |
| Присоединение к станку | BMT40 DMG Mori |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 0 мм |
| Вылет LPR | 95 мм |
| Масса | 4,965 кг |
| Высота | 94 мм |
| Общая длина | 107,1 мм |
| Ширина | 120 мм |
| Заказной номер EWS | S03464 |
| Радиальная высота | 47 мм |
| Радиальная ширина | 70 мм |
| Функциональная ширина | 45 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT25NLIKX70 | хвостовик 25x25 | 0 | BMT60 DMG Mori | 70 | 108 | 85 | |
| 4.BMT25NLIKX95 | хвостовик 25x25 | 0 | BMT60 DMG Mori | 95 | 108 | 110 | |
| 4.BMT25NLX70 | хвостовик 25x25 | 0 | BMT60 DMG Mori | 70 | 108 | 85 | |
| 4.BMT25NLX95 | хвостовик 25x25 | 0 | BMT60 DMG Mori | 95 | 108 | 110 | |
| 4.BMT25NLZ70X70 | хвостовик 25x25 | 0 | BMT60 DMG Mori | 70 | 108 | 85 | |
| 4.BMT25NLZ70X95 | хвостовик 25x25 | 0 | BMT60 DMG Mori | 95 | 108 | 110 | |
| 4.BMT25NZ | хвостовик 25x25 | 0 | BMT40 DMG Mori | 95 | 94 | 107,1 | Текущая |
| 4.BMT25NZIK | хвостовик 25x25 | 0 | BMT40 DMG Mori | 95 | 94 | 107,1 | |
| 4.BMT25P2100IK-STAT | хвостовик 25x25 | 0 | BMT55x80 DN Solutions | 75,5 | — | — | |
| 4.BMT25QSM200 | хвостовик 25x25 | 0 | BMT68 Mazak | 75 | 94 | 99 | |
| 4.BMT25QSM200-STAT | хвостовик 25x25 | 0 | BMT60x84 Mazak | 35 | 104 | 35 | |
| 4.BMT25QSM200IK | хвостовик 25x25 | 0 | BMT68 Mazak | 75 | 94 | 99 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT25NZ.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
