EWS · Державки токарные продольные EWS для BMT · арт. 4.BMT25VL2IKX60

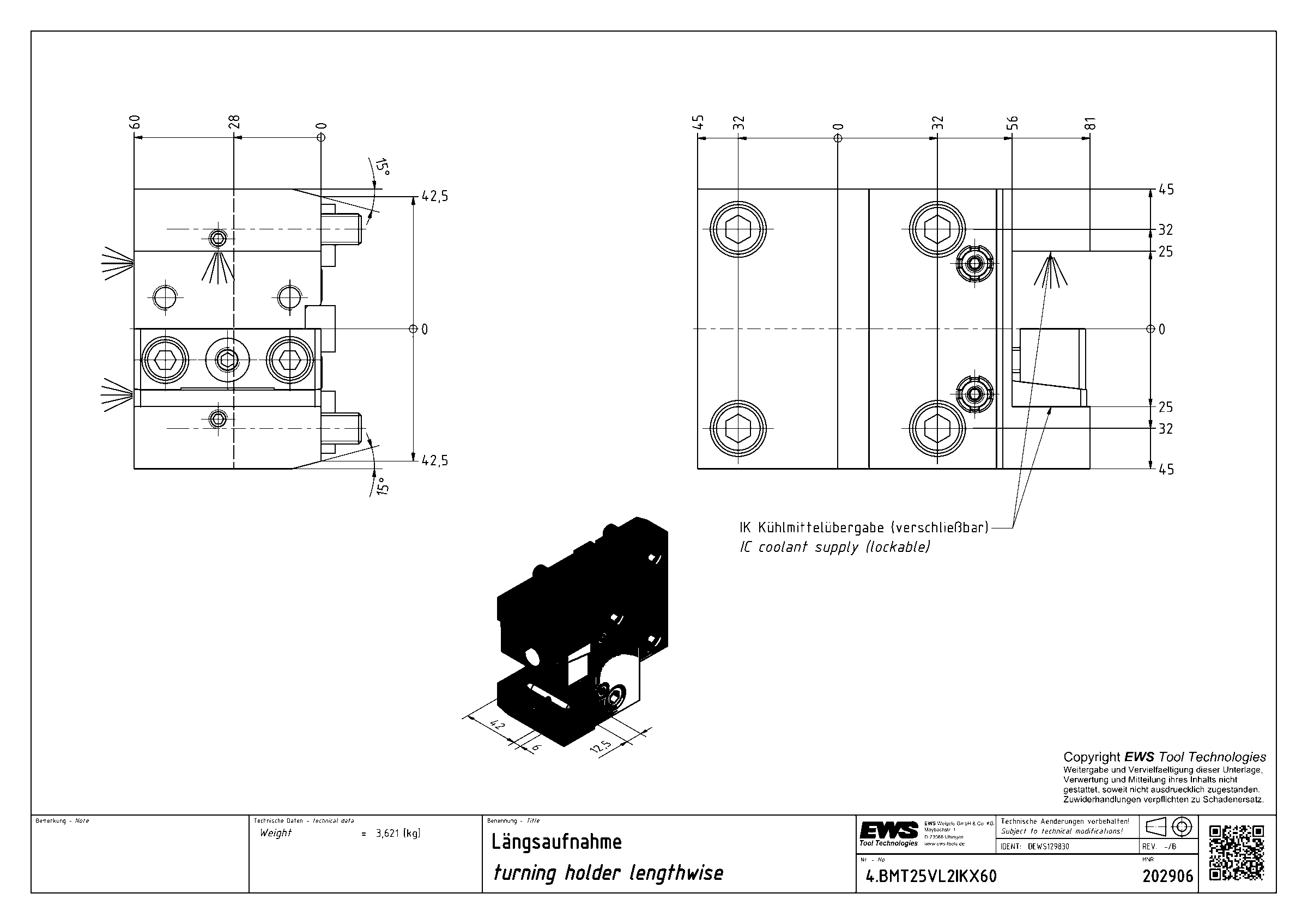

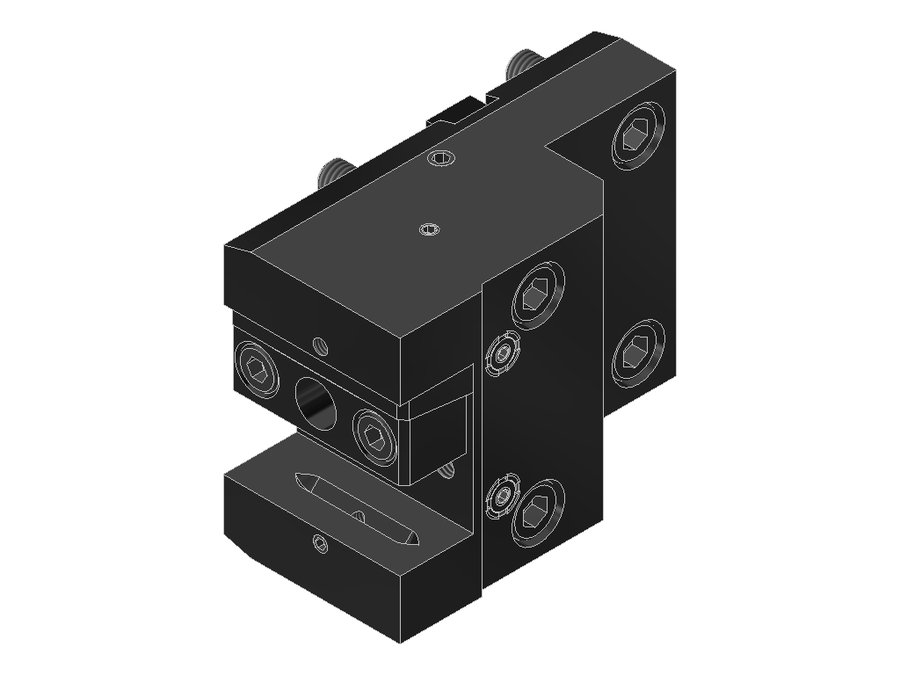

Державка токарная продольная EWS 4.BMT25VL2IKX60, BMT, сечение 25×25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | VKT25250115 |
| Исполнение | левое |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 0 мм |
| Вылет LPR | 60 мм |
| Масса | 3,621 кг |
| Высота | 90 мм |
| Общая длина | 64,6 мм |
| Ширина | 126 мм |
| Заказной номер EWS | 202906 |
| Радиальная высота | 45 мм |
| Радиальная ширина | 81 мм |
| Функциональная ширина | 56 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT25QSM200IK-STAT | хвостовик 25x25 | 0 | BMT60x84 Mazak | 35 | 104 | 35 | |
| 4.BMT25QSM350IK | хвостовик 25x25 | 0 | BMT80 Mazak | 105 | 96 | 132 | |
| 4.BMT25SL200IKX40 | хвостовик 25x25 | 0 | BMT32E | 40 | 99 | 90 | |
| 4.BMT25SL200X40 | хвостовик 25x25 | 0 | BMT32E | 40 | 99 | 90 | |
| 4.BMT25TS4000V15 | хвостовик 25x25 | 0 | BMT55F Takisawa | 85 | 95 | 100 | |
| 4.BMT25TW20IK | хвостовик 25x25 | 0 | BMT65B | 65 | 96 | 70,4 | |
| 4.BMT25VL2IKX60 | хвостовик 25x25 | 0 | BMT55 | 60 | 90 | 64,6 | Текущая |
| 4.BMT25VL2X60 | хвостовик 25x25 | 0 | BMT55 | 60 | 90 | 64,6 | |
| 4.BMT31.75BMT75Z60.5X85 | хвостовик 1 1/4"x1 1/4" | 0 | BMT75 | 85 | 112 | 89,9 | |
| 4.BMT32BMT75IKZ60.5X85 | хвостовик 32x32 | 0 | BMT75 | 85 | 112 | 89,9 | |
| 4.BMT32BMT75Z60.5X85 | хвостовик 32x32 | 0 | BMT75 | 85 | 112 | 89,9 | |
| 4.BMT32BMT85IKX45 | хвостовик 32x32 | 0 | BMT85 | 45 | 130 | 110 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT25VL2IKX60.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000, MW-BMT-P2000
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
